RS485总线通迅故障如何快速排除

2022-07-15 18:16:26| 来源:聚英电子| | 0

  在常规485总线通讯中485中继器485转换器等设备,在应用过程会遇到不少问题,故障描述如:无法通讯、数据上传下载异常、通讯干扰、通讯指示灯闪烁异常、通讯指令时通时不通等等故障,影响正常使用。

  故障检测:

  1、共地法:用1条线或者屏蔽线将所有485设备的接地点连接起来,避免所有设备之间存在影响通讯的电势差。

  2、终端电阻法:在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

  3、中间分段断开法:通过从中间断开来检查是否是设备负载过多,通讯距离过长,某台设备损害对整个通讯线路的影响等;

聚英远程控制模块RS485 隔离模式

  原因:

  4、单独拉线法:单独简易暂时拉一条线到设备,用来排除是否是布线引起了通讯故障。

  5、更换转换器法:多换几个转换器,排除是否是转换器质量问题影响了通讯质量。

  6、笔记本调试法:先保证笔记电脑本是通讯正常的设备,替换另一台电脑,来进行通讯,假设可以,则表明电脑串口有可能被损害或者受伤。

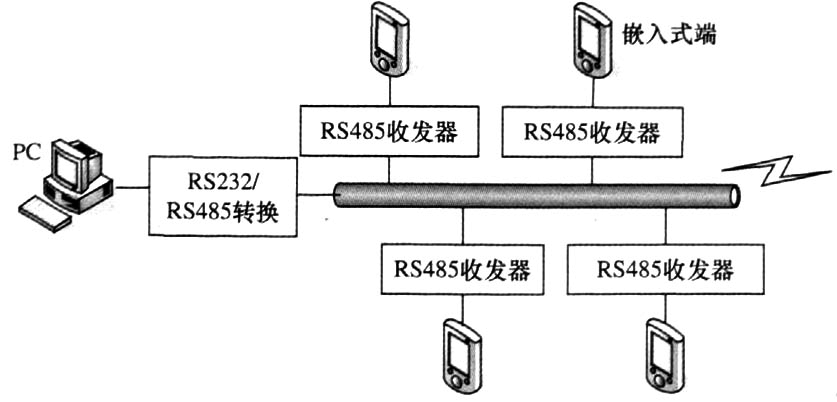

RS485通讯示意图

  485放大器故障及排除:

  1、数据通信失败

  检查RS485/422输入、输出接线是否正确

  检查供电是否正常:

  检查接线端子是否连接良好

  观察接收指示灯接收/发送时是否会闪烁

  2、数据丢或错误

  检查数据通信设备两端数据速率、格式是否一致
