霍尔电流传感器工作原理

2022-08-02 09:45:19| 来源:聚英电子| | 0

霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种,这一现象是霍尔(A.H.Hall1855—1938)1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应,而半导体的霍尔效应比金属强得多,利用这现象制成的各种霍尔元件,广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数,能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

  霍尔电压随磁场强度的变化而变化,磁场越强,电压越高,磁场越弱,电压越低,霍尔电压值很小,通常只有几个毫伏,但经集成电路中的放大器放大,就能使该电压放大到足以输出较强的信号。若使霍尔集成电路起传感作用,需要用机械的方法来改变磁感应强度。

  1、磁饱和现象

  所谓磁饱和是指电磁式电流互感器铁芯中磁通密度大于饱和磁通密度之后,磁通密度不再因一次电流的增大而增大。

  2、磁饱和原因

  磁通密度为交变量,未发生磁饱和时,互感器铁芯磁通密度的最大值为:Bm=E2/(4.44*f*N2*S)式中,E2为二次绕组感应电动势,约等于二次绕组输出电压。N2为二次绕组匝数,S为铁芯截面积。对于固定的互感器而言,N2S为恒定值。因此,铁芯磁通密度正比于二次电压,反比于电流频率。二次电压由二次电流和二次负荷共同决定,可见,电磁式电流互感器的磁饱和原因有:A、一次电流过大,大于额定电流;B、二次负荷过大,大于额定二次负荷;C、电流频率过低,低于额定频率。

  3、磁饱和危害

电流互感器发生磁饱和后,一次电流与二次电流不再成比例关系,电流互感器不能起到正常的测量或保护作用,引发安全事故。此外,磁饱和状态下,铁芯中磁通密度大,涡流损耗和磁滞损耗大,铁芯发热,容易损坏互感器。

  聚英电子交流霍尔型电流变送器,精度高,线性号,相应速度快,抗干扰强,过载能力强,本身还是ABS防阻燃材质。

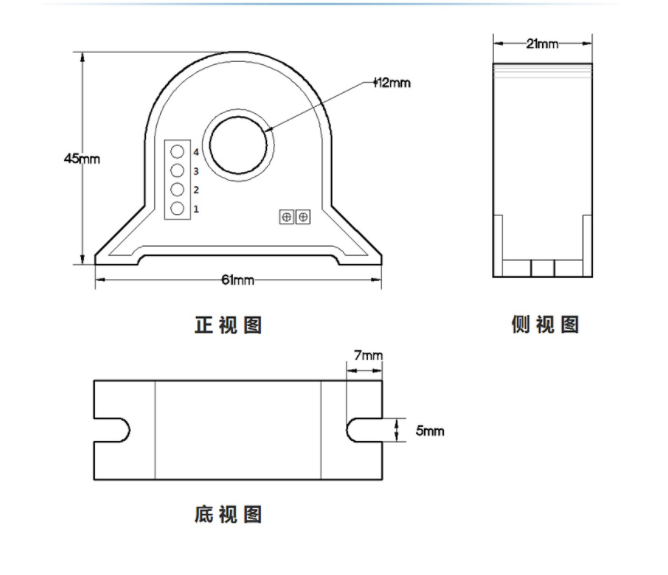

聚英电子交流霍尔型电流变送器
