继电器的工作原理和特性

2022-08-25 10:53:54| 来源:聚英电子| | 0

  继电器模块工作时,电磁铁通电,把衔铁吸下来使D和E接触,工作电路闭合。电磁铁断电时失去磁性,弹簧把衔铁拉起来,切断工作电路。因此,继电器就是利用电磁铁控制工作电路通断的开关。

  用继电器控制电路的好处:用低电压控制高电压;远距离控制;自动控制。继电器是一种靠电磁感应工作的自动化电器开关。

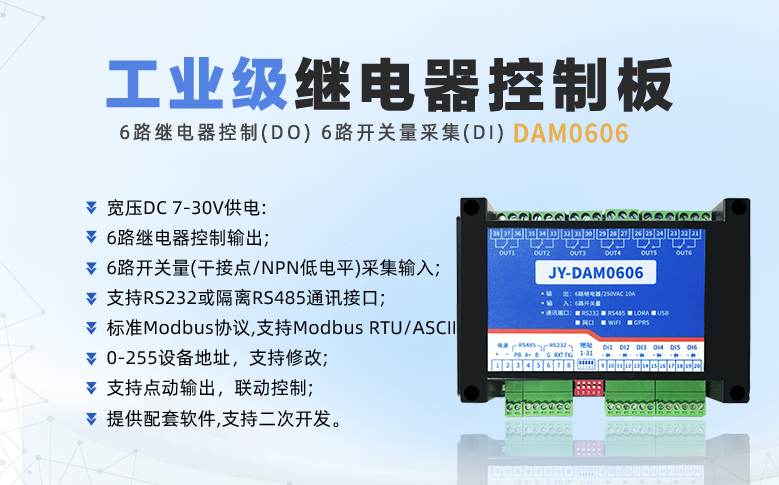

JY-DAM0606数采模块




  继电器是一种电子控制器件,具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

  电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。

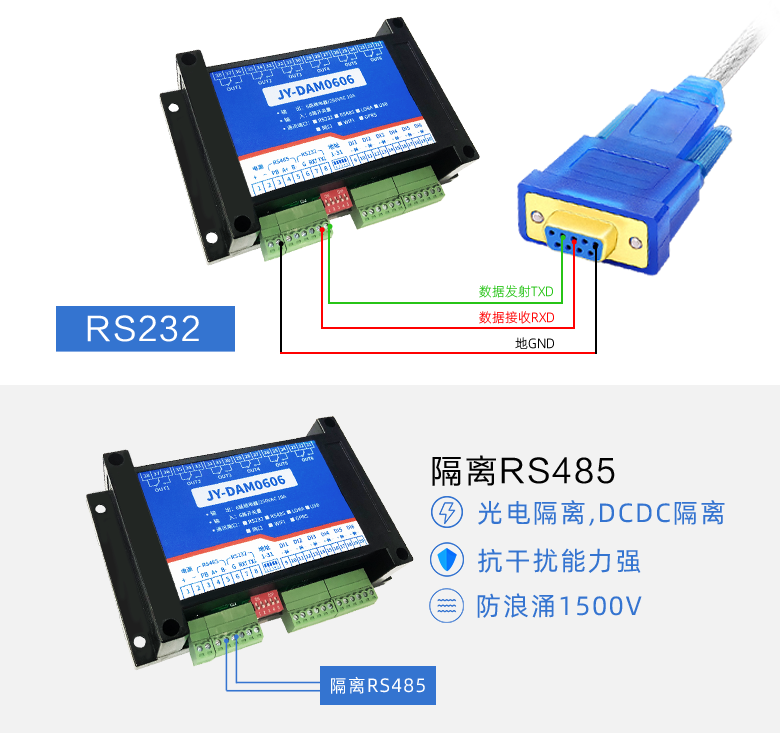

JY-DAM0606数采模块 支持串口接口


  固态继电器(SSR)

  固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。

  固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。

  热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

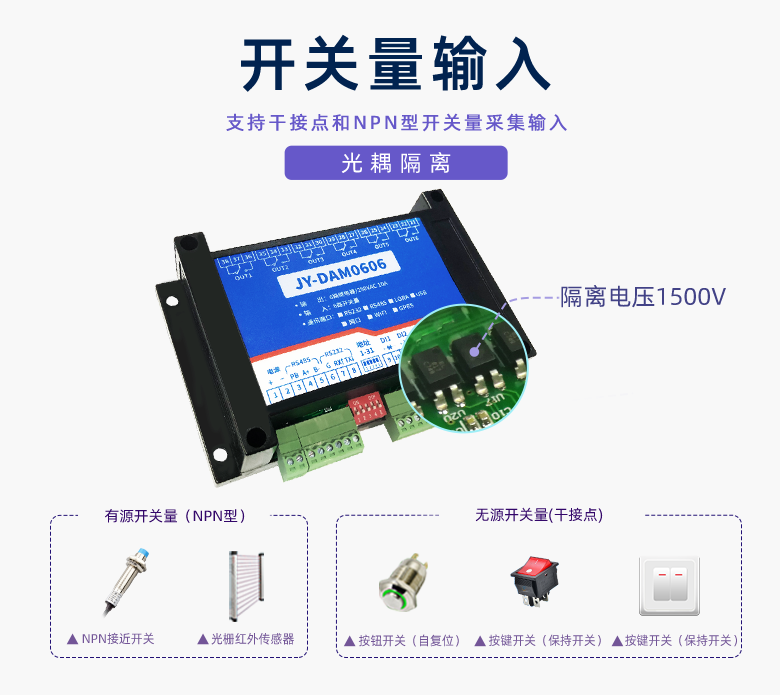

JY-DAM0606数采模块开关量输入


  磁簧继电器

  磁簧继电器是以线圈产生磁场将磁簧管作动之继电器,为一种线圈传感装置。因此磁簧继电器之特征、小型尺寸、轻量、反应速度快、短跳动时间等特性。

  当整块铁磁金属或者其它导磁物质与之靠近的时候,发生动作,开通或者闭合电路。由磁铁和干簧管组成。磁铁、干簧管固定在一个不导磁也不带有磁性的支架上。以磁铁的南北极的连线为轴线,这个轴线应该与干簧管的轴线重合或者基本重合。由远及近地调整磁铁与干簧管之间的距离,当干簧管刚好发生动作(对于常开的干簧管,变为闭合;对于常闭的干簧管,变为断开)时,将磁铁的位置固定下来。这时,当有整块导磁材料,例如铁板同时靠近磁铁和干簧管时,干簧管会再次发生动作,恢复到没有磁场作用时的状态;当该铁板离开时,干簧管即发生相反方向的动作。磁簧继电器结构坚固,触点为密封状态,耐用性高,可以作为机械设备的位置限制开关,也可以用以探测铁制门、窗等是否在指定位置。

  光继电器

  光继电器为AC/DC并用的半导体继电器,指发光器件和受光器件一体化的器件。输入侧和输出侧电气性绝缘,但信号可以通过光信号传输。

  其特点为寿命为半性、微小电流驱动信号、高阻抗绝缘耐压、超小型、光传输、无接点…等。

  主要应用于量测设备、通信设备、保全设备、医疗设备…等。

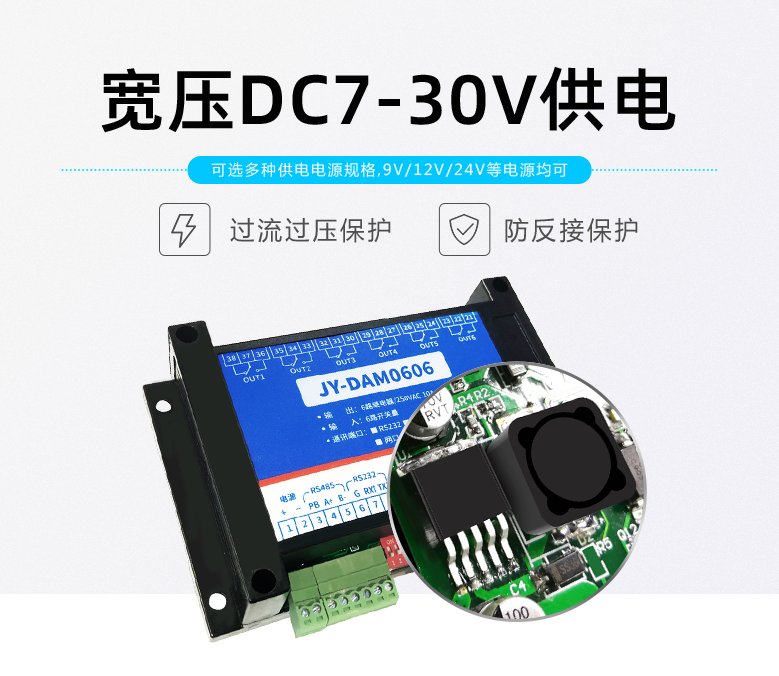

JY-DAM0606数采模块宽压供电


  时间继电器

  时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。种类很多,有空气阻尼型、电动型和电子型等。

  在交流电路中常采用空气阻尼型时间继电器,利用空气通过小孔节流的原理来获得延时动作的。由电磁系统、延时机构和触点三部分组成。

  时间继电器可分为通电延时型和断电延时型两种类型。

  空气阻尼型时间继电器的延时范围大(有0.4~60s和0.4~180s两种) ,结构简单,但准确度较低。

  当线圈通电(电压规格有ac380v、ac220v或dc220v、dc24v等)时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹,上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

  吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
