信号隔离器给变送器供电

2022-08-31 10:40:09| 来源:聚英电子| | 0

在工业生产中,为了增加仪器的负载能力,保证连接相同信号的仪器之间不受干扰,提高电气安全性能。需要采集、放大、计算和抗干扰输入的电压、电流或频率、电阻等信号处理后,输出隔离电流和电压信号,变送器将传感器采集的物理量(比如压力、温度、湿度、电流、电压等)转变为电压、电流等电信号的装置。广泛应用于电力、铁路、石化、冶金、化工、食品、仓储等行业的自动化系统,是一种性价比高的产品。

变送器根据输出信号的类型,分别电压型输出和电流型输出变送器。

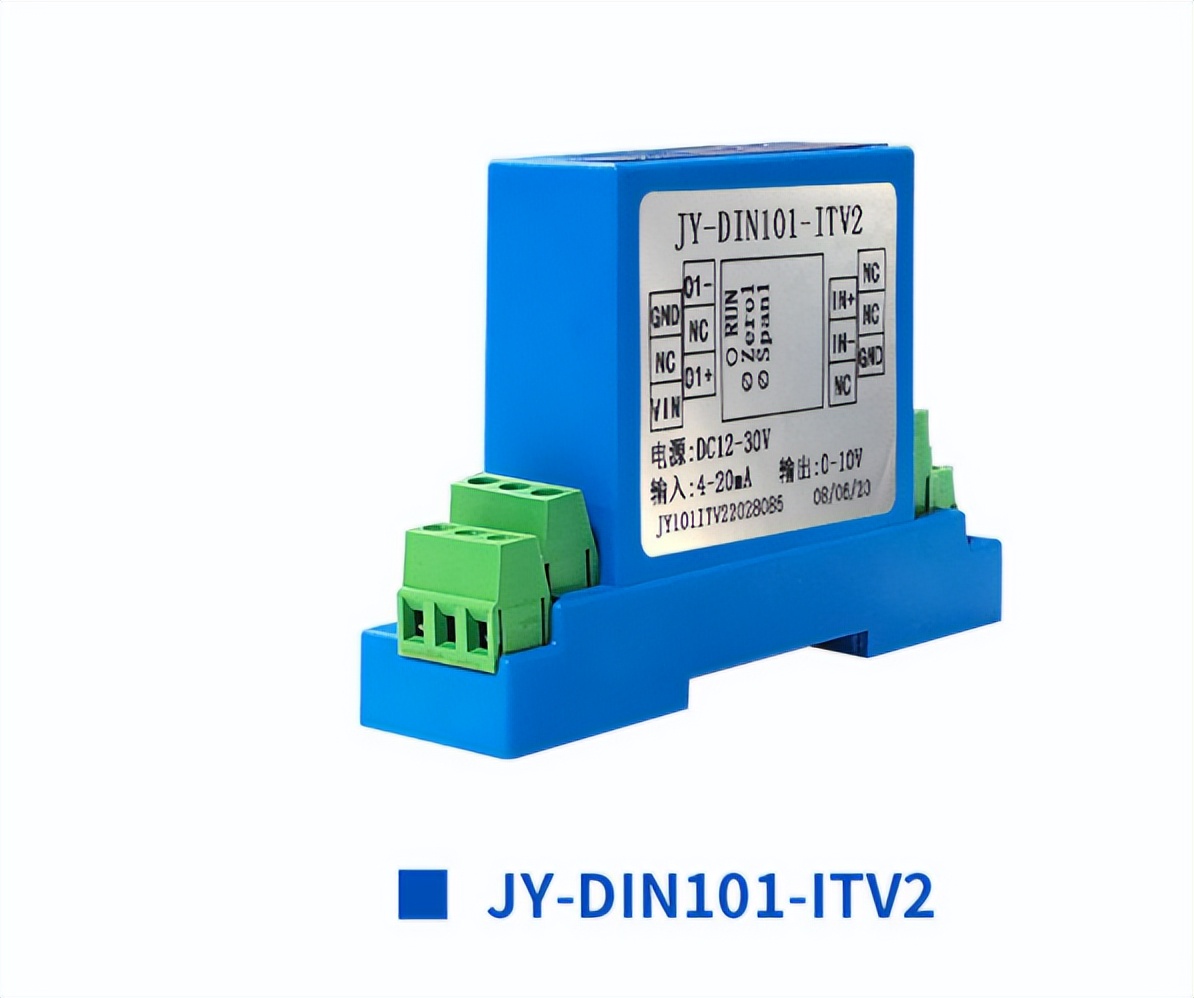

JY-DIN101-ITV2


电压型输出通常有0-5V、0-10V的输出。电流型输出通常有0-20mA、4-20mA的输出。

4-20mA的信号可以在提供有效的物理量信息时,静态的电流(小于4mA的电流)可以用于给变送器供电,或者检测变送器断线的故障检测。

信号隔离器分有源信号隔离器和无源信号隔离器。

有源信号隔离器

有源信号隔离器由独立的电源供电,以确保隔离器出色工作,模块在输入侧需要有源信号,在输出侧它们则提供经过过滤和放大的信号,根据应用情况输入/输出与电源之间相互隔离。有源信号隔离器包括三端隔离、输入端隔离与输出端隔离。

三端隔离

三端隔离只需要一个电源,这个电源与测量电路隔离,采用这种技术隔离的模块,它们所有连接在输入端、输出端或者电源上的组件皆不会互相干扰,三端之间也相应地互相电隔离。

输入端隔离

采用这种隔离技术的模块应该保护输出侧连接的电子设备(例如控制器的输入卡)不受现场的各种干扰。所以,输入端和等电位的输出端和电源部分是电隔离的。

输出端隔离

采用这种隔离技术的模块应该保护输入侧连接的电子设备(例如控制器的输出卡)不受现场的各种干扰。所以,输出端和等电位的输入端和电源部分是电隔离的。

无源信号隔离器

无源信号隔离器提供了一种附加和实质性的便利,它无需额外的电源供电,模块的的工作电源是通过输入或输出回路提供,其内部电路消耗的电流极小,不影响信号的正确传输。根据信号隔离器的供电方式分输入侧供电、输出侧供电、无源馈电等。


应用场景


输入侧供电

采用这种隔离技术时,这些模块从有源输入回路(例如电磁流量计或控制系统输出卡)获取所需的能量用于信号传输和电隔离,输出侧提供经过处理的电流信号用于控制或调节。

输出侧供电

采用这种隔离技术时,这些模块从有源输出回路(最好是从控制系统输入卡用辅助电源供电的)获取所需的能量用于信号传输和电隔离。

无源馈电隔离器

采用这种隔离技术时,这些模块从有源输出回路获取所需的能量用于信号传输和电隔离,无源馈电隔离器把这种从输出回路获得的能量另外还供给一个连接在输入侧的无源检测探头(例如压力变送器),检测探头借助于提供的能量发出一个有源信号,通过无源馈电隔离器电隔离并且从输出侧输出。
