液位传感器的应用说明

　　液位传感器的分类多样，从工作原理角度划分，有电容式、压力式、超声波等，聚英电子盘点了几种实用化的液位传感器及应用。

　　液位传感器可分两类：一类是连续测量液位变化的连续式液位传感器;另一类是以点测为目的的开关式液位传感器即液位开关。目前，开关式液位传感器比连续式液位传感器应用得广。主要用于过程自动控制的门限、溢流和空转防止等。连续式液位传感器主要用于连续控制和仓库管理等方面，有时也可用于多点报警系统中。

　　1、电容式液位传感器

　　电容式液位传感器有两个导体电极(通常把容器比作为一个电极)，由于电极间是气体、流体或固体而导致静电容的变化，因此可以敏感液位。敏感元件有三种形式，即棒状、线状和板状，其工作温度、压力主要受绝缘材料的限制。电容式液位传感器可以采用微机控制，实现自动调整灵敏度，并且具有自诊断的功能，同时能够检测敏感元件的破损、绝缘性的降低、电缆和电路的故障等，并可以自动报警，实现高可靠性的信息传递。由于电容式液位传感器无机械可动部分，且敏感元件简单，操作方便，应用最广的一种液位传感器。

　　2、浮于自动平衡式液位传感器

　　这种传感器通过检测平衡浮子浮力的变化来进行液位的测量，可以高精度地测量大跨度的液位。

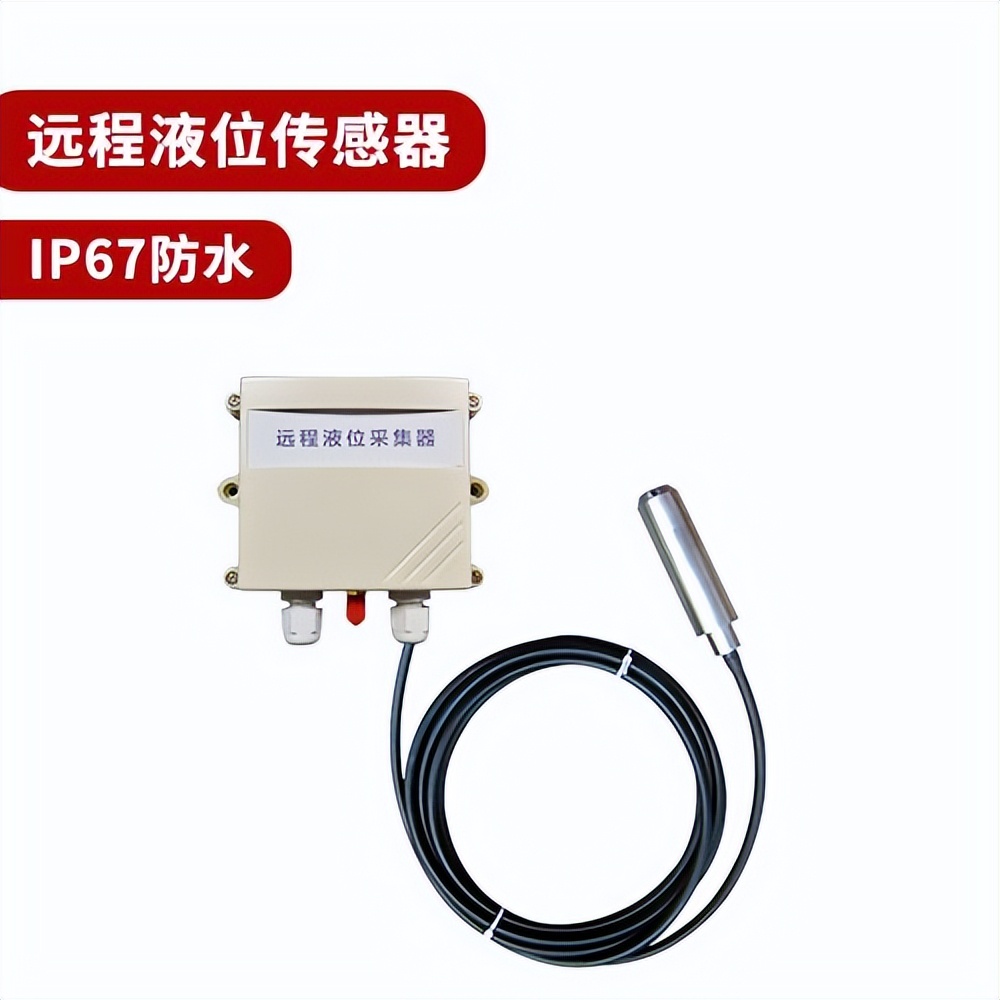

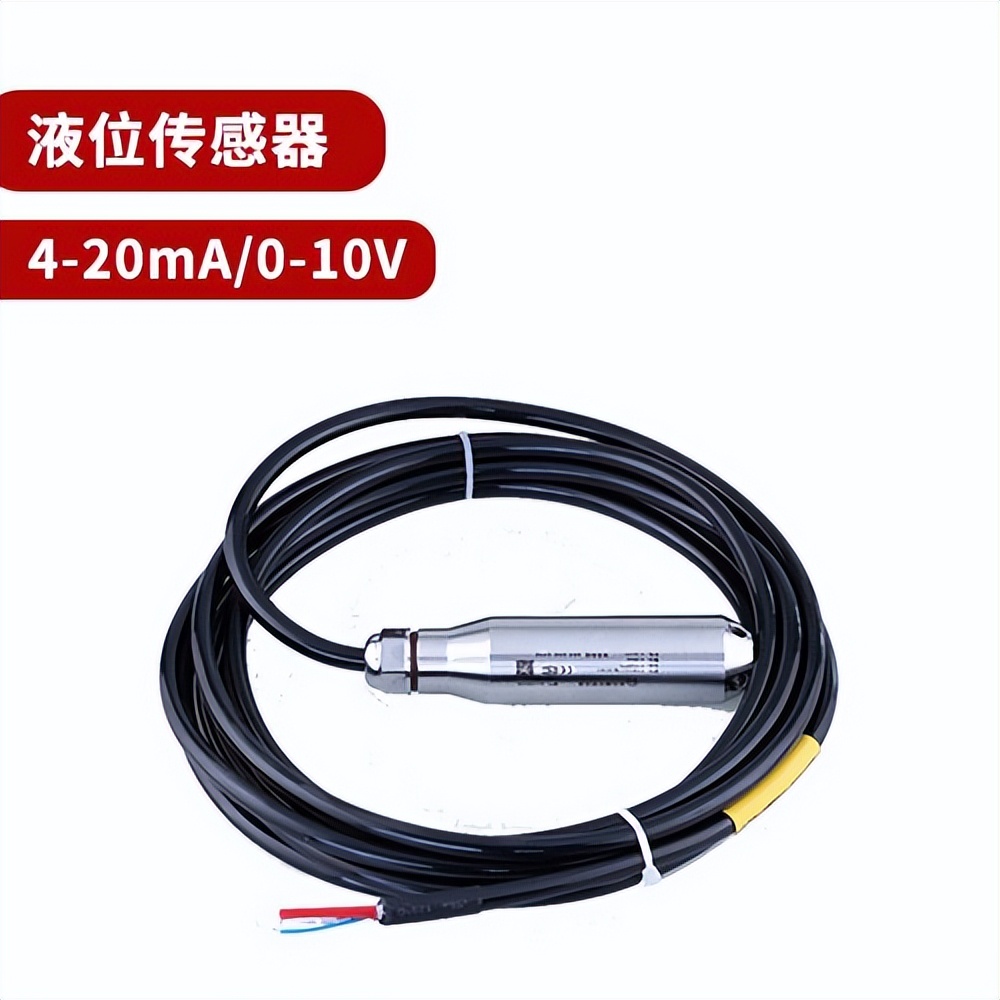

　　3、压力式液位传感器

　　一般采用半导体膜盒结构，利用金属片承受液体压力.通过封入的硅油导压传递给半导体应变片进行液位的测量。由于固态压力传感器(压阻电桥式)性能的提高和微处理技术的发展，压力式液位传感器的应用愈来愈广。近年来.已经研制出了体积小、温度范围宽、可靠性好、精度高的压力式液位传感器，同时，其应用范围也不断地拓宽。

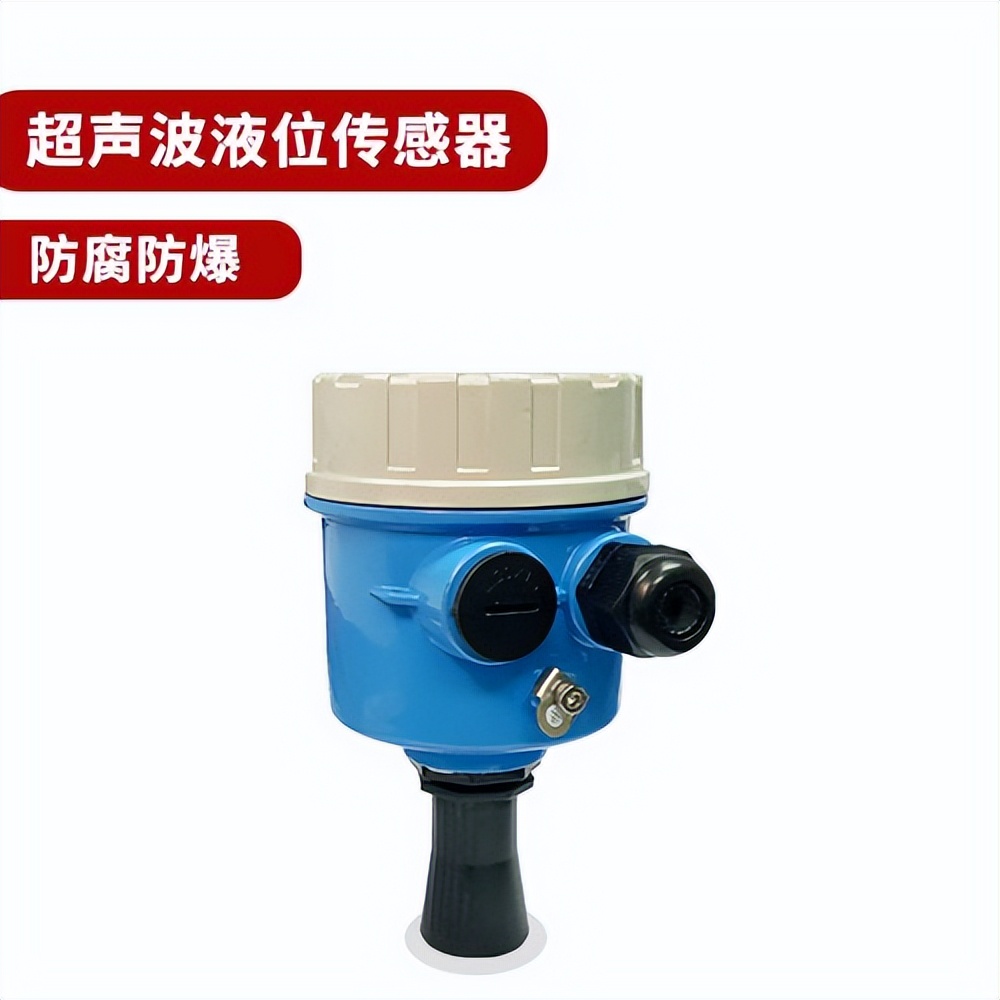

　　4、超声波液位传感器

　　非接触式的液位传感器，应用领域十分广泛。其工作原理是，工作时向液面或粉体表面发射一束超声波，被其反射后，传感器再接收此反射波。设声速一定，根据声波往返的时间就可以计算出传吸器到液面(粉体表面)的距离，即测量出液面(粉体表面)位置。

　　其敏感元件有二种，一种是由线圈、磁铁和膜构成的，另一种是由压电式磁致伸缩材料构成的。前者产生的是10KHz的超声波，后者产生的是20~40Khz的超声波。超声波的频率愈低，随着距离的衰减愈小，但是反射效率也小。因此，应根据测量范围、液位表面状况和周围环境条件来决定所使用的超声波传感器。高性能的超声波液位传感器由微机控制。以紧凑的硬件进行特性调整和功能检测。可以准确地区别信号波和噪声，因此，可以在搅拌器工作的情况下测量液位。此外，在高温或吹风时也可检测液位，特别是可以检测高粘度液体和粉状体的液位。

　　5、激光式液位传感器

　　性能优良的非接触式高精度液位传感器。其工作原理与超声波液位传感器相同，只是把超声波换成光波。激光束很细，作为液位传感器时，即使液位表面极其粗糙，其反射波束也不过加宽到20mm，但这仍是激光式液位传感器可以接收的范围内、激光式液位传感器一般采用近红外光。

　　把光流反射出的激光利用半透射反射镜处理。一部分作为基准参考信号输入时间变送器，另一部分通过半透射反射镜的激光经过光学系统处理成为一定宽度的平行光束照射在物体面上。反射波到达传感器接收部再转换成电信号。因为从照射到接受的时间很短，所以利用取样电路扩大成毫微秒数量级，便于信号处理，进行时间的测量。利用微机进行数据处理，变为数字显示液位值的模拟输出信号，再利用软件检测信号的可靠件，如果测定系统出现故障则报警。这种传感器可应用于钢铁工业连续铸造装置的砂型铁水液位高度测量。同时，还可以应用于狭窄开口容器以及高温、高精度的液面检测。

　　总之，随着传感器技术的发展.液位传感器的形式将会多种多样，其形式应以非接触式为研制重点。其发展方向是通过广泛应用微机等高新电子技术来获得全面性能的进一步提高，同时还要向着小型化、智能化、多功能化的方向发展。
