聚英电子DAM12AIAO模拟量采集技术应用盘点

　　模拟量采集是通过采用RS485或者RS232等通讯技术，将分散的现场数据点的模拟量经AD变换传输到主机或由PC控制远程主站点的一种信息设备。模拟量输入输出模块主要是指将4-20mA电流环信号转换成RS-485信号，支持Modbus RTU协议，也能与宏格式兼容。在应用中有多种需要注意的地方，在此为大家做一个盘点，方便大家使用。

　　一、分类

　　模拟量采集可以分为输入模块与输出模块。模拟量输入模块也称为A/D模块，它将从各种工业现场传感器中采集的模拟量信号转换成CPU可以识别接收的数字量。模拟量输出模块又称为D/A模块，简单来说就是将模拟量输入模块CPU送来的数字量转换成其他外部设备1识别接收的电压或者电流等信息。

　　二、功能

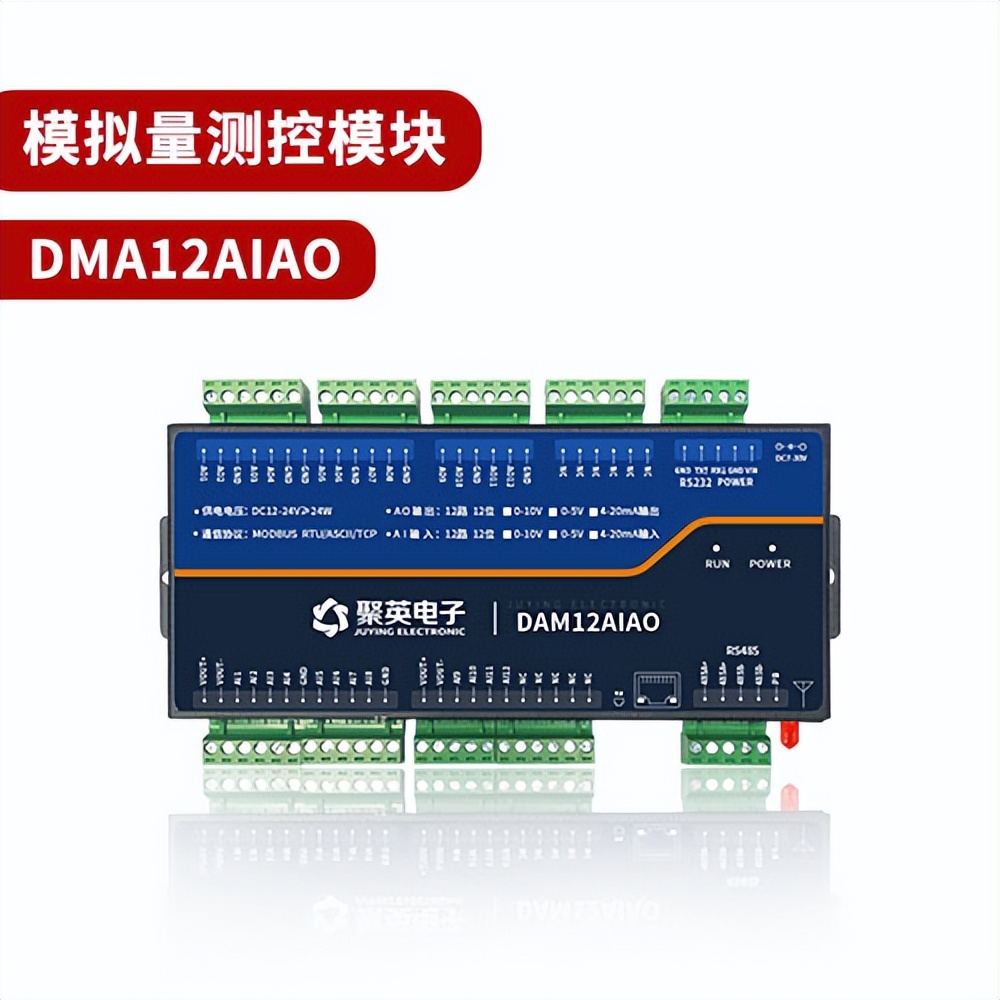

　　模拟量的采集模块是一项独特的安全设计。聚英电子DAM-12AIAO模拟采集模块具有测量数据采集、计量数据采集、对外逻辑控制和设备开关状态采集等多项功能，可以采集温度、压力、位移等变送器的标准信号;流量计、脉冲表流量数据的采集;根据水泵或阀门运行的状态、设备供电状态以及箱门开关状态来检测部分功能是否正常使用。

　　12路模拟量输入、输出，支持标准RS232或者隔离RS485的通讯接口，设备支持点动输出，聚英电子提供配套控制软件和支持产品的二次开发。

　　三、应用领域

　　数据采集、控制和显示设备等都是它的应用，在实际生产中，模拟量控制技术被广泛使用，成为自动化工业和机械设备的重要组成部分。

　　三、通信协议

　　采用支持Modbus标准协议，支持支持Modbus RTU/ASCII协议，聚英DAM-12AIAO(自控版本)可以定时控制，可自定义时间控制，可循环执行策略，可以自定义输出通道与输入通道之间互锁关注，开关量联动，手动开关或开关量触发设备与控制输出联动，模拟量自动控制，自定义模拟量上下限阈值，触发后自动控制，模拟量自动控制----自定义模拟量上下限阈值，触发后自动控制，高达 70 条规则条件设定，满足各种逻辑要求。

　　70 条规则

　　四、产品特点

　　模拟量的采集可根据用户的要求进行逻辑编程。它支持有线和无线等多种通讯方式，甚至多个控制器联机使用也是没有问题的。

　　隔离485有着光电隔离和抗干扰能力的能力加强了，设备还能防浪涌1500V，保护通流量大，保护电路，残压极低，响应时间快，结构严谨，工作稳定可靠。

　　通过485总线可以关联多个设备，必须要求每个连接的设备不一样，485总线的最远通讯距离1200m，还可以根据实际情况使用485中继器来扩展通讯距离。

　　五、产品接线

　　电脑自带的串口一般是 RS232，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器)，转换后 RS485 为 A、B 两线，A 接板上 A 端子，B 接板上B 端子，485 屏蔽可以接 GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

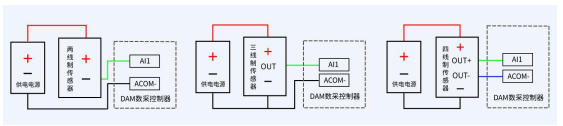

　　下图中的电源部分为传感器供电，AI1-AI16 接传感器信号正，ACOM-为传感器信号负。通常显示为电压值或电流值，外接传感器需要进行量程变换。

　　六、常见问题与解决方法

　　1、232 通讯，设备控制无响应，不动作设备与上位机进行通信使用的是 232 直连线。即 RX 对 RX，TX 对 TX，GND 对GND

　　2、继电器只能开不能关 读取地址是否读到的是实际设备地址，调试信息栏内是否有返回指令，返回指令是否正确，如果读取地址失败，没有返回指令或返回指令异常，检查通讯线和通讯转换器

　　3、485 总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址 254 来进行通讯。广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。

　　七、应用场景

　　水利监控行业

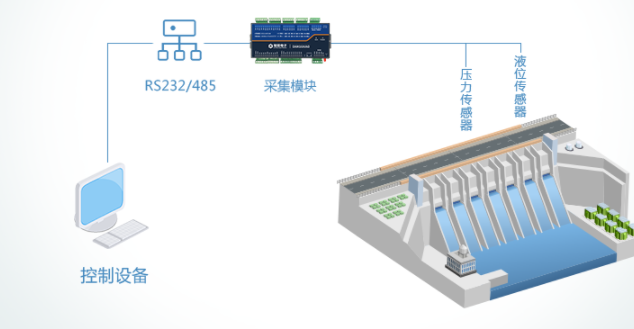

　　关联液位传感器和压力传感器通过Modbus协议采集数据，在通过RS485或者RS232的通讯协议，将数据传输到云平台，加密传输保障数据安全然后可以执行之前制定的规则，实现设备的策略，实现机电设备监控、水雨情、水工安全监测和水质监测的离线分析、报表制作、图文资料及数据库管理。通过智能决策支持系统，向决策部门提出调度参考方案。

　　气象监测行业

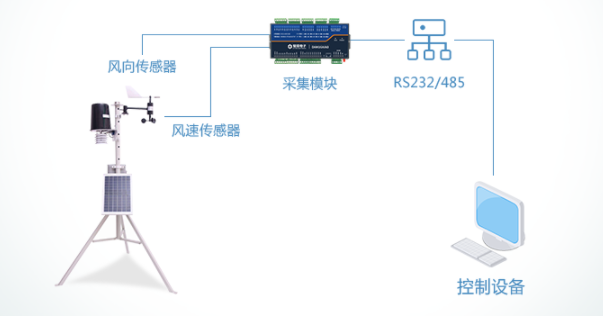

　　关联风速传感器和风向传感器通过Modbus协议采集数据，在通过RS485或者RS232的通讯协议，将数据传输到云平台，加密传输保障数据安全，然后可以执行之前制定的规则，实现设备的策略，通过对反应气象质量的指标进行监测和上报，以确定该地降雨量、风速风向等气象环境数据。在云端根据模拟量采集器获取的气象信息以及变化趋势，预测未来气象变化，并且解决当前主要气象问题，为气象管理分析、储存、整理、规划等作用，通过气象环境监测系统的数据分析和判断，可以有效避免气象灾害对生产、生活的影响，为生产、生活提供全面的生态服务。

　　总而言之，模拟量采集模块不仅进行信息检测，还支持通过设备自动控制或远程控制水泵以及阀门等可控制的设备。除此之外，还能通过GPRS传输设备进行远程参数设置、程序升级。如果工厂意外停电，还可以通过它的存储功能实现本机循环存储监测数据掉电不丢失。一旦检测到有外来数据越限，它能马上报警。这些功能足以让我们的生活变得更加简便。

　　聚英电子专注于物联网应用产品、工业领域远程测控设备的研发、生产、推广和服务。产品包括：远程测控RTU、工业远程测控系统、无线IP Modem(DTU)，工业I/O采集模块、GPS终端、无线LORA终端、环境检测/气体/水质传感器、云平台系统等400余种自研硬件终端。
