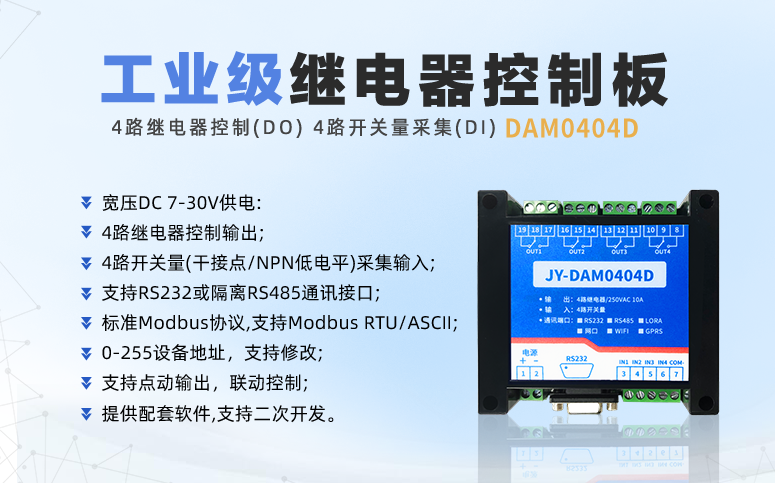

什么是继电器模块

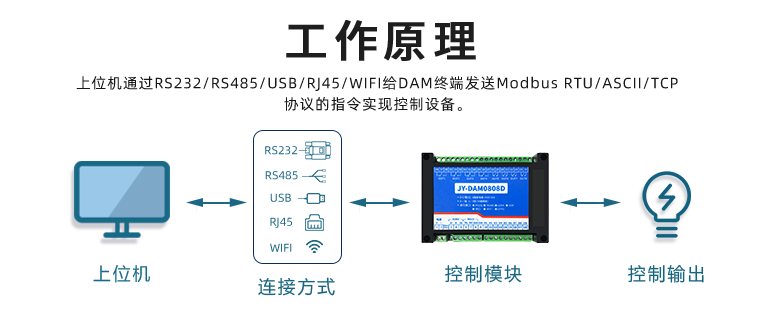

　　一、工作原理

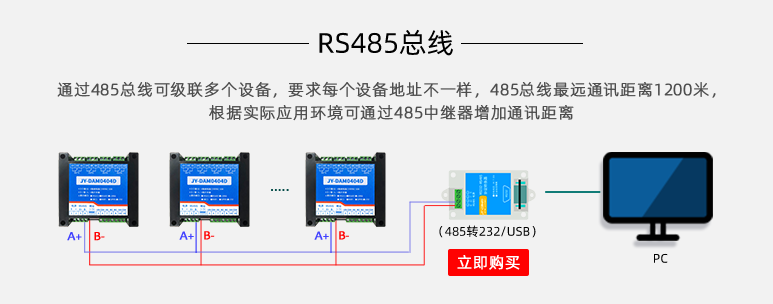

　　继电器模块是一种电子控制器材，具有控制体系(又称输入回路)和被控制体系(又称输出回路)，一般应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调度、安全保护、转化电路等作用。

　　1、电磁继电器模块

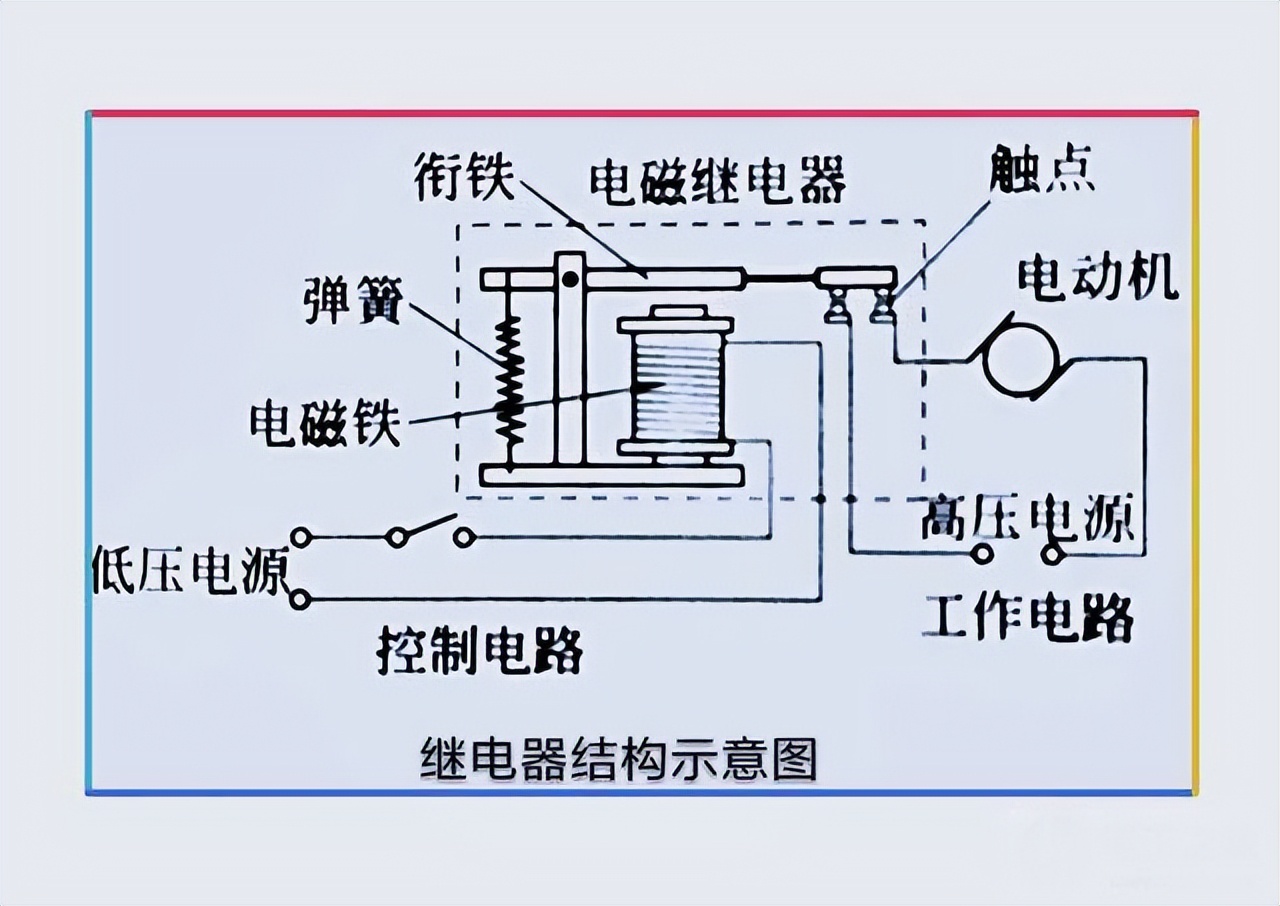

　　电磁式继电器模块一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两头加上必定的电压，线圈中会流过必定的电流，然后发生电磁效应，衔铁会在电磁力招引的作用下克服回来绷簧的拉力吸向铁芯，然后带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁会在绷簧的反作用力回来原本的方位，使动触点与原本的静触点(常闭触点)吸合。这样吸合、开释，然后达到了在电路中的导通、堵截的意图。关于继电器模块的“常开、常闭”触点，可以这样来区分：继电器模块线圈未通电时处于断开情况的静触点，称为“常开触点”;处于接通情况的静触点称为“常闭触点”。

　　2、热敏干簧继电器模块

　　热敏干簧继电器模块是一种利用热敏磁性资料检测和控制温度的新型热敏开关。由感温磁环、恒磁环、干簧管、导热设备片、塑料衬底及其他一些附件组成。热敏干簧继电器模块不必线圈励磁，而由恒磁环发生的磁力驱动开关动作。恒磁环能否向干簧管供应磁力是由感温磁环的温控特性决定的。

　　3、固态继电器模块(SSR)

　　固态继电器模块是一种两个接线端为输入端，另两个接线端为输出端的四端器材，中心选用隔绝器材完结输输入输出的电隔绝。固态继电器模块按负载电源类型可分为沟通型和直流型。按开关型式可分为常开型和常闭型。按隔绝型式可分为混合型、变压器隔绝型和光电隔绝型，以光电隔绝型为大都。

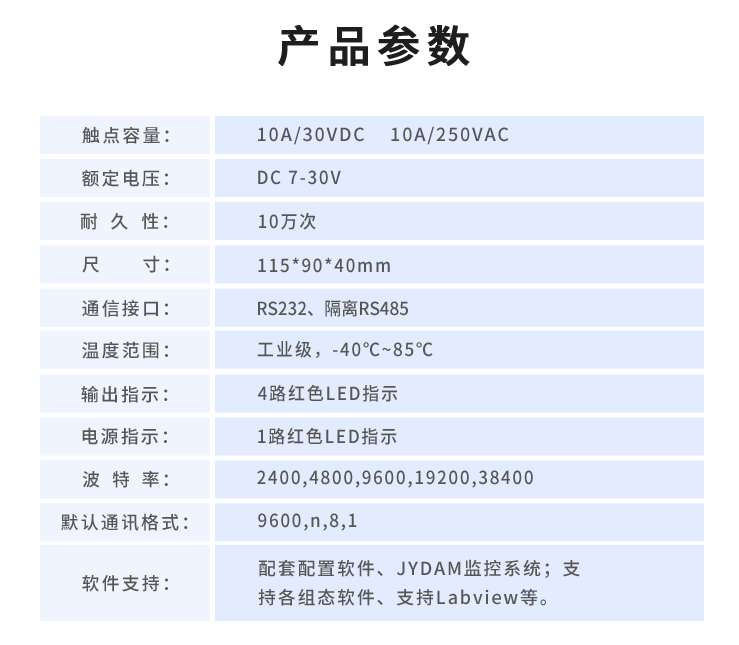

　　二、技术参数

　　1、额定作业电压是指继电器模块正常作业时线圈所需求的电压。根据继电器模块的类型不同，可以是沟通电压，也可以是直流电压。

　　2、直流电阻是指继电器模块中线圈的直流电阻，可以通过表测量。

　　3、吸合电流是指继电器模块可以发生吸合动作的小电流。在正常运用时，给定的电流有必要略大于吸合电流，这样继电器模块才干稳定的作业。而关于线圈所加的作业电压，一般不要超过额定作业电压的1.5倍，不然会发生较大的电流而把线圈烧毁。

　　4、开释电流是指继电器模块发生开释动作的大电流。当继电器模块吸合情况的电流减小到必定程度时，继电器模块会恢复到未通电的开释情况。这时的电流远远小于吸合电流。

　　5、触点切换电压和电流是指继电器模块容许加载的电压和电流。决定了继电器模块能控制电压和电流的巨细，运用时不能超过此值，不然很容易损坏继电器模块的触点。

　　三、检验

　　1、测触点电阻用表的电阻档，测量常闭触点与动点电阻，其阻值应为0;而常开触点与动点的阻值为无穷大。由此可以差异出哪个是常闭触点，哪个是常开触点。

　　2、测线圈电阻可用表R×10Ω档测量继电器线圈的阻值，然后判别该线圈是否存在着开路现象。

　　3、测量吸合电压和吸合电流找来可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。逐渐调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。为求准确，可以试多几回而求均匀值。

　　4、测量开始电压和开始电流也是像上述那样连接检验，当继电器发生吸合后，再逐步下降供电电压，当听到继电器再次发生开始声音时，记下此时的电压和电流，亦可检验多几回而获得均匀的开始电压和开始电流。一般情况下，继电器的释放电压约在吸合电压的10~50%，假设开始电压太小(小于1/10的吸合电压)，则不能正常运用了，这样会对电路的稳定性形成威胁，作业不可靠。

　　四、电符号和触点方式

　　继电器线圈在电路顶用一个长方框符号标明，假设继电器有两个线圈，画两个并排的长方框。以其在长方框内或长方框旁标上继电器的文字符号“J”。

　　继电器的触点有两种标明方法：一种是把它们直接画在长方框一侧，这种标明法较为直观。

　　另一种是依照电路连接的需求，把各个触点分别画到各自的控制电路中，一般在同一继电器的触点与线圈旁分别标示上相同的文字符号，并将触点组编上号码，以示差异。

　　继电器的触点有三种基本方式：

　　1.动合型(H型)线圈不通电时两触点是断开的，通电后，两个触点闭合。以合字的拼音字头“H”表明。

　　2.动断型(D型)线圈不通电时两触点是闭合的，通电后两个触点断开。用断字的拼音字头“D”表明。

　　3.转化型(Z型)这是触点组型。这种触点组共有三个触点，即中心是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点移动，使原本断开的成闭合，原本闭合的成断开情况，达到转化的意图。这样的触点组称为转化触点。用“转”字的拼音字头“z”表明。

　　五、选用

　　1、先了解必要的条件①控制电路的电源电压，能供应的大电流;②被控制电路中的电压和电流;③被控电路需求几个、什么方式的触点。选用继电器时，一般控制电路的电源电压可作为选用的根据。控制电路应能给继电器供应足够的作业电流，不然继电器吸合是不稳定的。

　　2、查阅有关资料承认运用条件后，可查找相关资料，找出需求的继电器的类型和标准号。若手头已有继电器，可根据资料核对是否可以利用。后边考虑尺度是否合适。

　　3、留意用具的容积。若是用于一般用电器，除考虑机箱容积外，小型继电器首要考虑电路板设备布局。关于小型电器，如玩具、遥控设备则应选用超小型继电器产品。
