开关量采集模块的特点和作用有哪些?

2022-09-14 11:04:23| 来源:聚英电子| | 0

  在通讯.教育.医疗.在能源和其他行业,有许多大大小小的机房。这些机房经常安装不同的传感器和其他开关,如温度和湿度.烟感.漏水.空调开关等。由于现场环境和环境控制设备的限制,一些传感器数据无法收集。一旦缺少一些重要数据,很可能存在安全风险,影响整个机房的安全稳定运行。

  对于普通人来说,只是拿出来“开关量采集”这个术语,我相信很多人会感到奇怪。事实上,虽然这个概念看起来很深刻,但它在现实生活中被广泛使用,如工业现场总线、电梯控制系统、空调自动控制系统、交通自动控制、机房监控、安全监控系统、环境监控系统等相关领域不能与关闭采集模块分开。

  一般指触点“开”与“关”一般在计算机设备中设备“0”或“1”表示开关量的状态。开关量分为有源开关量信号和无源开关量信号,有源开关量信号是指有源开关量信号和无源开关量信号。“开”与“关”状态为带电源信号,专业称为跃阶信号,可理解为脉冲量,一般为220VAC,110VAC,24VDC,12VDC等信号,无源开关量信号是指“开”和“关”无电源信号的状态,一般称为干接点。电阻测试方法为电阻0或无限大。



开关量采集模块


  开关量采集模块的作用

  简单来说,开关量采集本身就是一种设备装置,用于采集、输入和控制开关量信号的输出,从而达到一定的状态。具体来说,它是利用总线采集开关量,将采集到的数据输送到计算机,或者控制计算机输送的指令的相关状态,或者成对通信/远程控制开关实现某种状态。在采集和输送数据或指令控制状态的过程中,需要依靠标准modbus执行协议或定制的相关协议。

  开关量采集模块本身就是一种设备,用于采集和控制开关量信号的输入和输出,以达到一定的状态。具体来说,它利用总线获取开关数据,将收集到的数据传输给计算机,或将计算机传输的指令用于控制相关状态,或通过成对通信/远程控制开关实现某种状态。此外,在获取传输数据或指令控制状态时,需要依靠标准modbus执行协议或定制相关协议。

  开关量采集模块的特点

  1.独立。适用于开关量采集和开关控制。RS-485总线相互隔离,与整个系统隔离,使其具有很强的独立性,不受其他系统的干扰。

  2.安全性高。由于开关量采集模块的电源大多具有防反接功能,具有过压保护功能,电压过高时自动切断电源,安全性高。

  3.采集开关量modbus协议,可与其他协议兼容,使用方便灵活。

  4.扩展性好。由于通信线路多采用。RS-485线路,可支持多个不同模块并联使用,轻松实现扩展系统功能。

  对于一般的PLC厂家来讲开关量输出具有两种型号:晶体管输出和继电器输出。两种输出形式如何选择是电气工事之间绕不开的一个话题。大家既期待着PLC的开关量输出既具有继电器型输出的大容量又能够拥有晶体管输出的高响应和长寿命,可短期内这个愿望还只能是个愿望短期内很难实现,因此还不得不面对两种形式输出的选择。

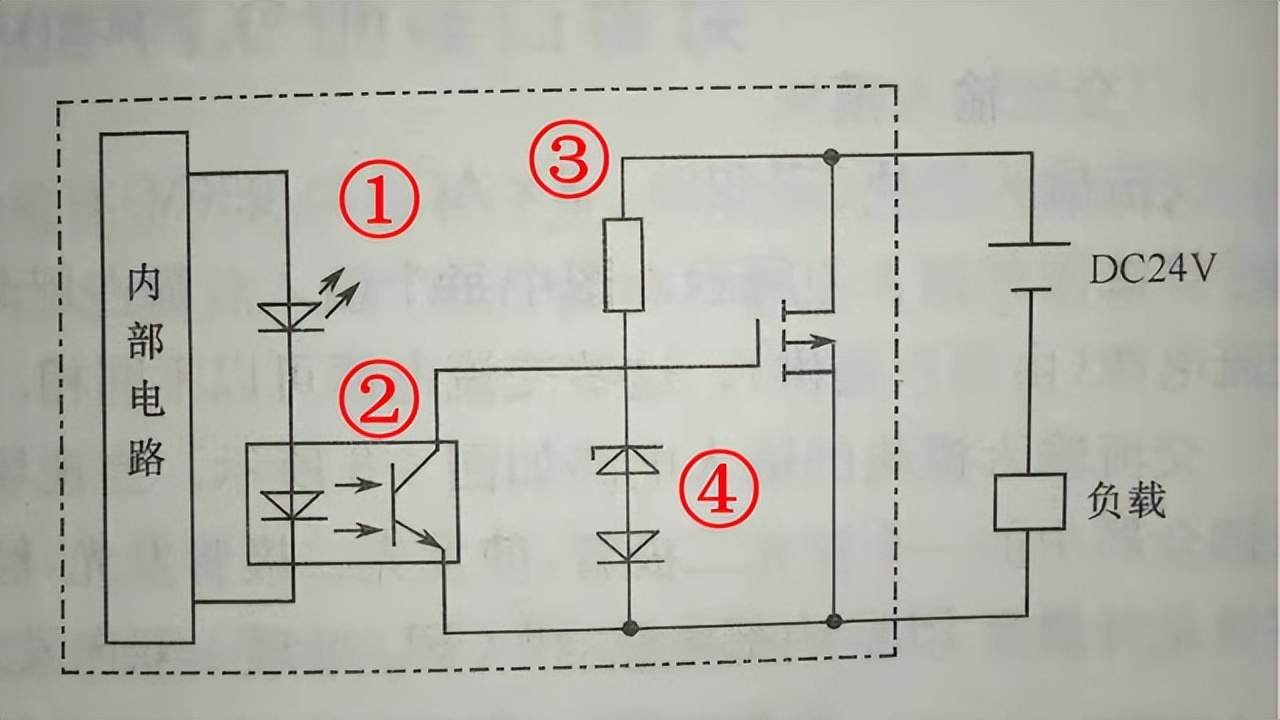

晶体管输出和继电器输出




  如何选择开关量输入模块?

  开关量输入模块主要用于接收现场输入装置的开关信号,将信号转换为可存在的开关信号PLC实现内部接受的低压信号PLC内外信号的电气隔离。在选择过程中,主要考虑以下几点:

  一.输入信号的类型和电压等级。




  开关量采集模块高低温测试

  开关量输入模块有三种:直流输入.交流输入和交流/DC输入。选择主要基于现场输入信号和周围因素。DC输入模块延迟小,也可直接连接到接近开关.光电开关等电子输入装置;交流输入模块可靠性好,适用于油雾.在恶劣环境恶劣环境。

  开关量输入模块的输入信号具有以下电压等级:直流5V,12V,24V,48V,60V等;交流110V,220V等等。选择主要根据现场输入设备与输入模块之间的距离来考虑。言语用于传输近距离的场合,如5V最多输入模块不能超过10米,如V.12V.24V。如果距离较远,应选择电压输入模块。

  二.输入连接方式。

  开关量输入模块接线方式主要有汇点式和分组式,

  所有输入点共享公共端(COM);分组开关量输入模块将输入点分为几组,每组(几个输入点)有一个公共端,相互分离。组合开关量输入模块的价格高于汇点式。如果输入信号不需要分离,一般选择汇点式。

  三.注意同时连接的输入点数。

  选择高密度输入模块(如32点).48点等)时,应考虑将模块同时连接的点数一般不超过60%。

  四.输入门限等级。

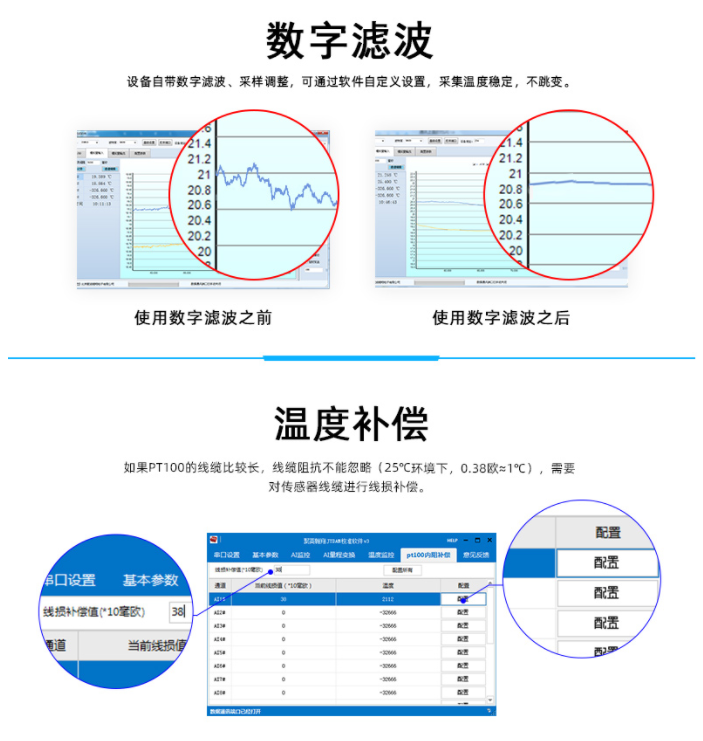

开关量采集模块的温度补偿




  为了提高系统的可靠性,必须考虑输入阈值的大小。阈值越高,抗干扰能力越强,传输距离越远。

  开关量是一对触点,这对触点之间有两种状态,连接.闭合.断开.断开,这个触点传达的信息是开关量。

  开关量分为有源或无源,有源开关量在关闭状态下,同时提供电压驱动。开关量输入为开关量输入。PLC以开关量为输出形式的检测部件(操作控制按钮).行程开关.接近开关.压力继电器等。)的连接通道将反映生产过程的相关信号转换为CPU单元可接收的数字信号。为防止各种干扰和高压进入可编程控制器,影响可编程控制器的可靠性,必须采取电气隔离和抗干扰措施。

  在工业现场,由于各种原因,可采用直流供电,也可采用交流供电,PLC必须提供相应的直流输入.交流输入接口。开关量输出是将传感器感应到的模拟或数字信号转换为开关量信号,然后输出的功能。通过继电器实现一般开关量输出。

  本文介绍了开关量采集模块的功能和特点。如今,它已广泛应用于工业总线、交通自动化控制、电梯控制系统、安全监控等许多地方。
