I/O模块的应用系统与安装

2022-09-15 11:35:22| 来源:聚英电子| | 0

  I/O模块是通用传感器到计算机的便携式接口模块,专为恶劣环境下的可靠操作设计,具有独立提供智能信号调理、模拟量IO、数字量IO。包括一系列的功能模块、系统接口模块和组态软件,即可独立构成完整的工控系统,又可作为DCS、PLC系统的模块使用,构成强大的测控系统,也可广泛应用于发电厂的热工自动化改造和热网供热计量监视系统。价格比较低,安装也比较简单,只需要通过双绞线将其连接在总线上即可。

  I/O模块提供各种类型的输入、输出过程信号,包括4~20mA、mV、频率、电阻、温度(热电阻、热电偶)、数字信号。I/O模块,包括数字量的输入和输出模块、模拟量的输入和输出模块(支持HART协议信号的传输)、温度(热电阻或热电偶)输入信号处理模块三大类共8种。模拟量输入模拟量输出、数字量输出卡件为四通道,数字量输入八通道。I/O模块支持热插拔,具有即插端子与现场电缆相连。

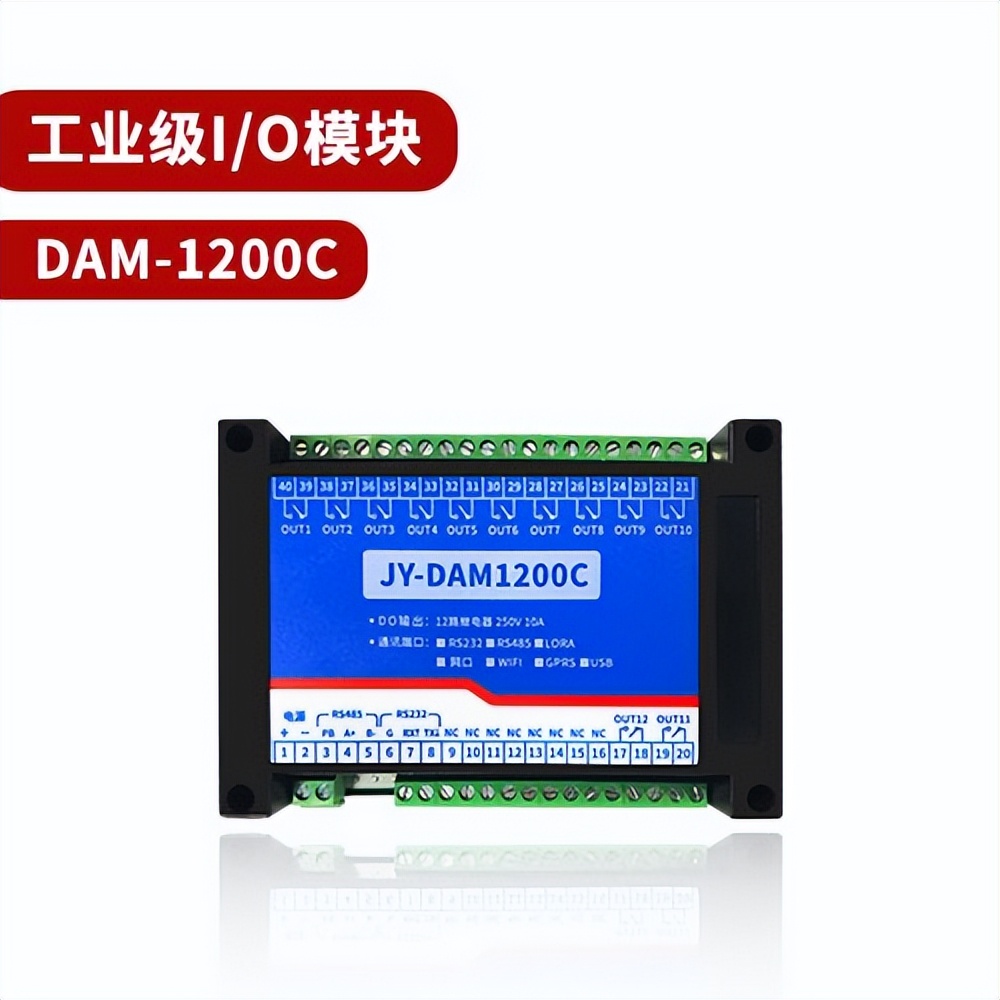

聚英电子 JY-DAM1200C


  应用方向

  1.混合使用系统

  DCS系统的应用日益常普遍,其控制功能强大,但价格昂贵。采用混合系统方案,将使系统价格大幅下降。DCS系统中将大量的温度采集任务由一线通模块系统承担,然后通过模块送入DCS系统,从而构成完整的测控系统。该混合系统充分显现了远程I/O的灵活性,系统功能与单独DCS系统相比也没有丝毫降低。

  2.计量监视系统

  发电厂热网计量监视系统属贸易结算仪表,供热流量、热量计量的准确程度直接影响贸易双方的经济利益。由于采集模块的采集精度高和超强远程通讯能力,加上独特流量、热量软件补偿计算方法,使其构成的热网计量监视系统成为一个经典工程,系统的计量精度优于0.3%,供热站的通讯距离达到10km,若使用无线电数据采集模块,供热站的距离可以更远,满足城市热网计量的所有要求。该系统能实时显示各供热站的温度、压力、流量、热量及累计流量和累计热量,同时具有历史曲线记录及日报表、月报表输出,对于远程供热站具有仪表断电监视和流量、热量自动追忆功能。此方案在发电厂热网计量监视系统中普遍采用。

  3.数据采集系统

  传统的计算机数据采集方法是将大量的现场测点信号通过大量的屏蔽信号电缆(或补偿导线)引入计算机机房,信号在整个传输过程中为模拟信号,而数据采集系统分布安装于工业现场,信号就近进入模块,将信号采集、数据处理和过程控制等工作就地处理,所有模块通过双绞线构成一线网络,采集数据以数字方式通过一线网络送入上位主机。

  4.与PLC混合使用系统

  PLC在工控领域的应用十分广泛,其经济性和灵活性突出体现在数字量的顺序控制上,当系统中有大量的模拟量,尤其涉及到I/O模块量时,由PLC构成的控制系统则丧失其经济性和灵活性,而混合控制系统可很好地解决上述问题。

  I/O模块的好处就是减少了因长距离带来的信号衰减和干扰问题,当然也是存在缺点的,如果网络压力较大的话通讯会有一定的延时,但是在一个系统内部采用I/O模块的话就能够解决这个问题。

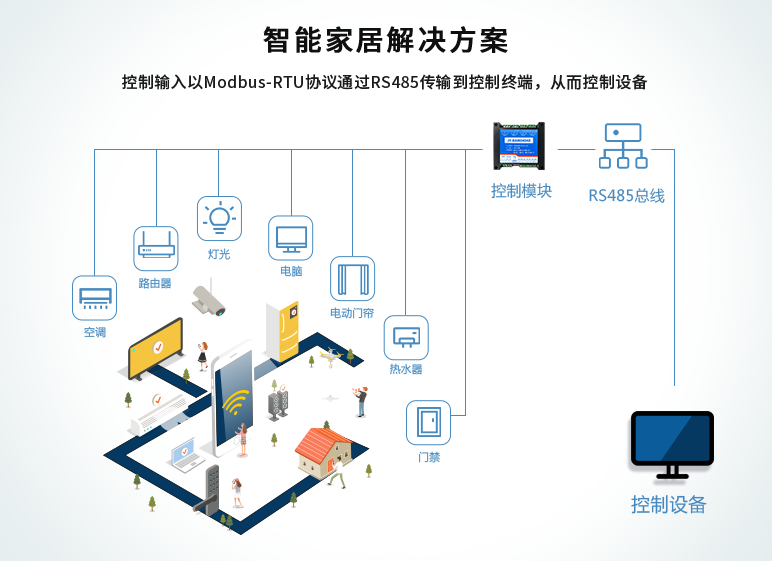

聚英继电器模块,智能家居解决方案


  安装事项

  ●不要直接触摸模块的导电部分,这样做可能会引起模块发生故障。

  ●确保用DIN导轨或安装螺钉固定模块,并且按规定的扭矩紧固螺钉。

  ●确保将每条连接电缆的连接器连接到附件上,接触不良可能会引起故障。

  接线事项

  ●在任何安装或接线工作开始之前,确保电源各相已与外界断开。没有全部电源各相可能会引起触电及损坏模块。

  ●FG端子接地时应使用D级接地规格或特为PLC设计的高级别的接地规格。

  ●紧固端子时确保使用备用的端子螺钉,否则可能会造成裸露的压装端子发生短路情况。

  ●给模块接线时,检查额定电压和端子布置,确保接线正确。接在一个电压不符合额定电压的电源上或接线不正确可能会引起火灾或发生故障。

  ●在指定扭矩范围内紧固端子螺钉。如果端子螺钉松动,可能会造成火灾或引起故障。端子螺钉紧固过度可能会损坏螺钉,造成短路或引起故障。

  ●当使用防水型远程I/O模块的通管固定CC-link电缆或电源线时,用扳手之类工具固定好螺母。如螺母松动可能会由于渗水而引起故障。

  ●确保模块内没有锯屑或接线碎片等杂物。

  ●确保连接模块的通讯电缆敷设在管子里或者用夹子固定。不这样做可能会由于电缆的摆动、移动或疏忽造成模块或电缆的损坏,或者由于电缆接触不良引起误操作。

  ●不要抓住电缆拆除连接在模块上的通讯电缆。当拆除带有连接器的电缆时,抓在连接器与模块相连的一侧。当拆除没有连接器的电缆时,松开与模块相连一端的螺钉。拉拔仍连接在模块上的电缆可能会损坏模块或电缆,或者由于电缆接触不良引起故障。

  启动和维护

  ●当电源处于开启状态时不要触摸端子或连接器。这样做可能会发生触电或引起故障。

  ●确保清洁或重新紧固端子螺钉前,先关闭外部电源各相。不如此做可能会损坏模块或引起故障。

  ●关闭电源各相后,再设置漏/源选择开关。不这样做可能会引起对应装置发生故障。

  ●不要拆开或改造模块。这样做可能会引发故障、人员受伤或火灾。

  ●因为模块的外壳是由树脂制成的,所以应小心避免跌落或强烈碰撞。否则可能会损坏模块。

  ●安装或拆卸模块前,关闭外部电源各相。不这样做可能会损坏模块或引起故障。

  另外,部分I/O模块支持结合Modbus协议说明、寄存器/指令说明、参考源码等,进行二次开发,满足工业物联网原因需求。
