继电器型号标志大全

2022-10-08 10:57:38| 来源:聚英电子| | 0

  继电器是一种电控制器件,也常被称为控制通断的开关。继电器不管是作为家用还是商用都是常见而又重要的,因此首先得学会如何认识继电器然后才去学如何挑选继电器,跟随聚英电子一起来看看吧!

  继电器(relay)是一种电控制器件,本质上是一种可以控制通断的开关,最重要的控制元件之一常用于自动化控制电路,以弱电控制强电的通断。因其可以检测到电力系统中的故障并断开电路,所以在电路中起自动调节/安全保护/转换电路等作用。



JY-DAM0404D

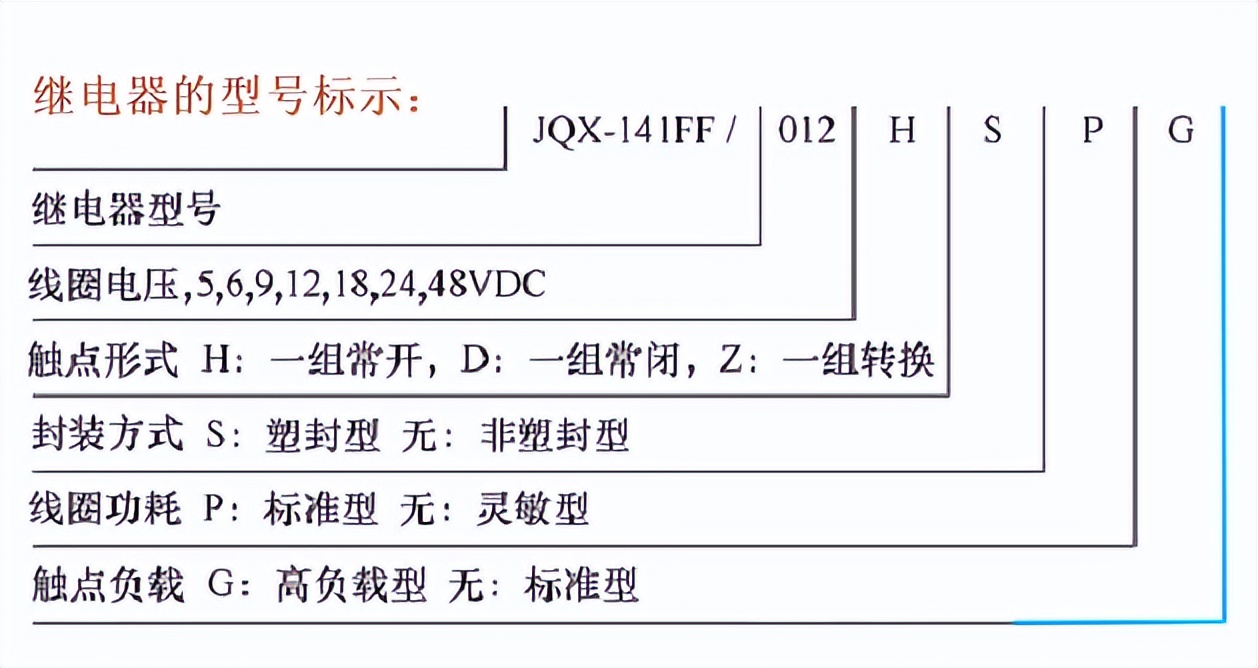

  通常在继电器中有着对应的标志,一般会对继电器的认证信息、负载能力、额定电压和电流以及继电器品牌和厂家。继电器的型号一般由主称代号、外形符号、短划线、序号和防特征符号组成。

  国内继电器的规格型号由型号和规格序号二部分组成。型号与规格序号之间用斜线分隔,规格序号不能单独使用。规格序号,需根据形成其系列的主要特征(线圈额定电压、安装方式、引出端形式或触点组数等)进行编制。



型号标志大全




  型号标志大全:

  1.一般国产继电器型号分为四部分,第一部分用字母表示继电器主要类型。

  JR--小功率继电器

  JZ--中功率继电器

  JQ--大功率继电器

  JC--磁电式继电器

  JU--热继电器或温度继电器

  JT--特种继电器

  JM--脉冲继电器

  JS--时间继电器

  JAG--干簧式继电器

  DS——时间继电器

  DZ——中间继电器

  DX——信号继电器

  DL——电流继电器

  DY——电压继电器

  DZ—21军工继电器

  2.第二部分用字母表示继电器形状特征。

  W--微型

  X--小型

  C--超小型

  3.第三部分用数字表示产品序号。

  4.第四部分用字母表示防护特征。

  F--封闭式

  M--密封式

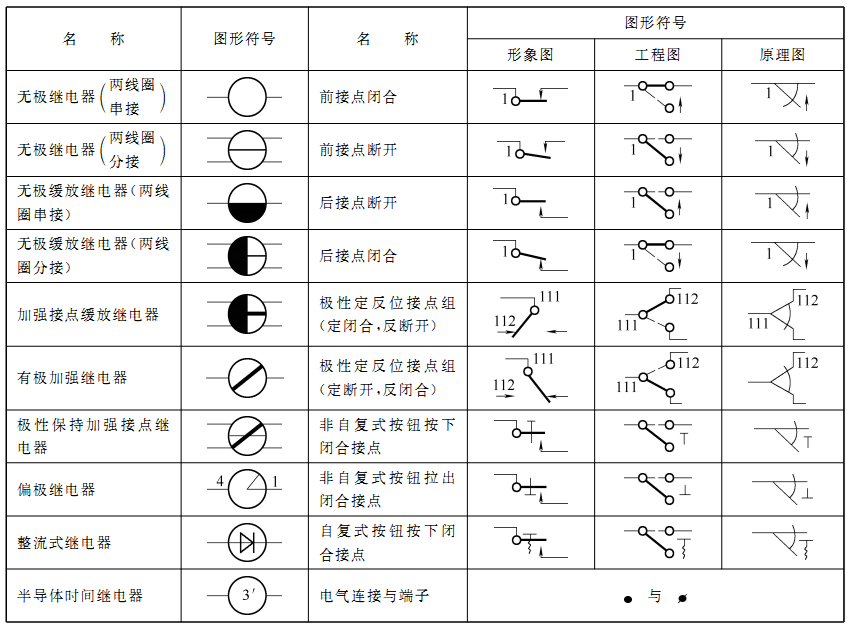

继电器符号名称对照表




  继电器符号名称对照表:

  AJ按钮继电器

  BAJ变通按钮继电器

  BHJ保护继电器

  BJ报警继电器,闭环检测继电器

  BSAJ闭塞按钮继电器

  BQJ闭环切换继电器

  BSJ闭塞继电器

  BTJ表示灯调压继电器

  CAJ道岔按钮继电器

  DAJ调车按钮继电器

  DBJ道岔定位表示继电器,断路器报警继电器

  DBJF定表复示继电器

  DCJ定操继电器

  DFJ调车发车方向继电器

  DGJ道岔区段轨道继电器

  DGJF道岔区段轨道复示继电器

  DJ灯丝继电器

  DJF灯丝复示继电器

  DJ电铃继电器

  DMJ倒码继电器

  DQJ道岔启动继电器

  DSJ灯丝报警继电器

  DXJ调信继电器

  FAJ非进路按钮继电器

  FBJ反表继电器,发送报警继电器

  FBJF反表复示继电器

  FCJ反操继电器

  FDGJ道岔区段轨道反复示继电器

  FFJ发车辅助继电器

  FGFJ辅助办理改变运行方向继电器

  FGPJ发车改频继电器

  FJ方向继电器

  FKJ辅助开始继电器

  FMJ发车电码化继电器

  FSBJ发车锁闭继电器

  FSJ非进路锁闭继电器

  FUAJ复原按钮继电器

  FUJ复原继电器

  FXJ非进路信号继电器,复线继电器

  FYJ非进路延时继电器

  GDJ轨道停电继电器

  GDJF轨道停电复示继电器

  GFFJ改变运行方向辅助继电器

  GFJ改变运行方向继电器

  GJ轨道继电器

  GJF轨道复示继电器

  GJJ股道检查继电器

  HDJ回执到达继电器

  JBJ检查报警继电器

  JCAJ挤岔按钮继电器

  JCJ挤岔继电器

  JFJ接车辅助继电器

  JGJ接近轨道继电器

  JMJ接车电码化继电器

  JQJ监督区间继电器

  JQJF监督区间复示继电器

  JQJ2F监督区间2复示继电器

  JSBJ接车锁闭继电器

  JXJ进路选择继电器

  JYJ接近预告继电器

  KJ开始继电器,控制继电器

  KTJ开通继电器

  LAJ列车按钮继电器

  LFJ列车发车方向继电器

  LJ进路继电器

  LJJ列车接车方向继电器

  LKJ列车开始继电器

  LKJF列车开始复示继电器

  LQJ离去继电器

  LQJF离去复示继电器

  LUXJ绿黄信号继电器

  LXJ列车信号继电器

  LXJF列车信号复示继电器

  QBJ区间报警继电器

  QFJ区间反方向继电器

  QGJ区间轨道继电器

  QJ取消继电器

  QJF取消复示继电器

  QJJ区段检查继电器

  QHJ切换继电器

  QMJ切码继电器

  QPJ切换频率继电器

  QZBJ区间总报警继电器

  QZJ区间正方向继电器

  RJJ人工解锁继电器

  SGAJ事故按钮继电器

  SJ锁闭继电器

  TAJ通过按钮继电器

  TCJ接通倒查表示继电器,通知出发继电器

  TGJ接通光带继电器

  TJ时间继电器

  TJJ同意接车继电器

  TXJ通过信号继电器

  WGJ无岔区段轨道继电器

  XCJ限时继电器

  XFJ信号辅助继电器

  XJ信号继电器

  XJJ信号检查继电器

  XTJ信号调压继电器

  XZJ选择继电器

  YAJ引导按钮继电器

  YBJ移频总报警继电器

  YJJ引导解锁继电器

  YPBJ移频报警继电器

  YXJ引导信号继电器

  YZSJ引导总锁闭继电器

  YZSJF引导总锁闭复示继电器

  ZBBJ准备报警继电器

  ZBHJ总保护继电器

  ZCJ照查继电器

  ZDJ总定位操纵继电器

  ZFAJ总辅助按钮继电器

  ZFDJ主副电源继电器

  ZFJ总反位操纵继电器

  ZJ终端继电器

  ZKJ准备开通继电器

  ZQJ总取消继电器

  ZPJ转频继电器

  ZRJ总人工解锁继电器

  ZTJ直向开通继电器

  ZXJ主信号继电器,正线路继电器,正线路继电器
