热电偶的选择原则

　　很多用户对B分度号热电偶R分度号热电偶，S分度号热电偶的的概念理解很笼统，觉得都是拿去测温度，该选择哪种分度号的热电偶呢?下面聚英电子阐述各种分度号热电偶线的特点，供用户选择。

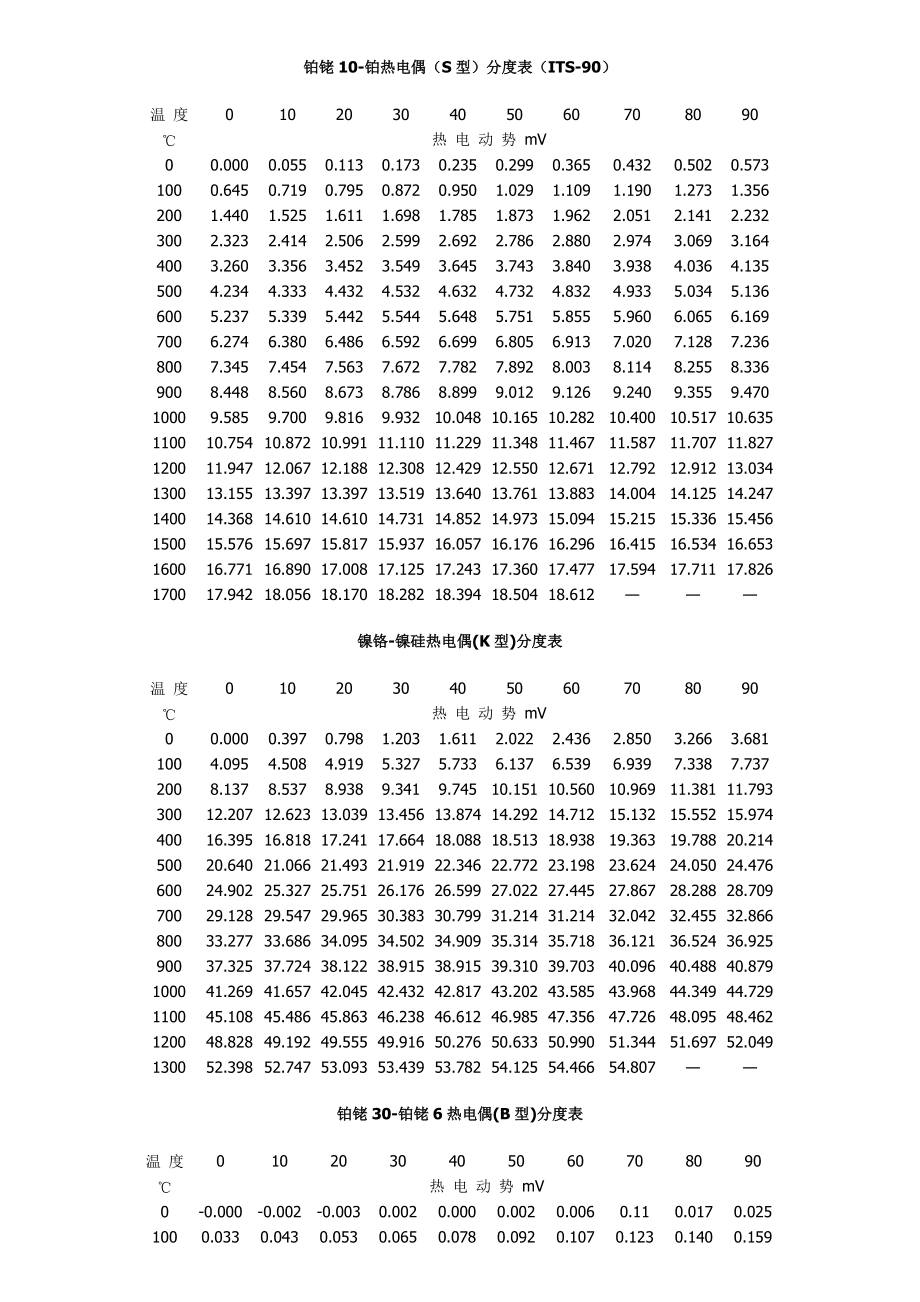

　　目前市面上常用热电偶的分度号主要有S、R、B、N、K、E、J、T等几种。其中S、R、B属于贵金属热电偶线。N、K、E、J、T属于廉价金属热电偶。

　　S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃短期1600"℃。在所有热电偶中，S分度号的最最度等级最高，通常用作标准热电偶使用。

　　R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同;

　　B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。它的长期使用温度为1600℃，短期1800℃。可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

　　N分度号的特点是1300"C下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶线;

　　K分度号热电偶的特点是抗氧化性能强，宣在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。在所有热电偶线中使用最为广泛。E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。宜在氧化性、惰性气氛中连续使用，使用温度0-800°C;

　　分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工;T分度号的特点是在所有廉金属热电偶中最最度等级最高，通常用来测量300°℃以下的温度。

　　在选择热电偶时，要根据所要求的使用温度范围、所需精度、使用气氛、测定对象的性能、响应时间和经济效益等综合因素进行参考。热电偶选型流程：型号--分度号—防爆等级—精度等级—安装固定形式—保护管材质—长度或插入深度。

　　选型原则：

　　第一：选择测量精度和温度测量范围

　　热电偶使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶;要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶;使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶;在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶;250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。

　　第二：使用环境气氛的选择

　　热电偶S型、B型、K型热电偶适合于强的氧化和弱的还原气氛中使用，J型和T型热电偶适合于弱氧化和还原气氛，若使用气密性比较好的保护管，对气氛的要求就不太严格。

　　氧化性气氛。当t<1300℃时，多选用N或K热电偶，它是廉金属热电偶中抗氧化性强的热电偶。当t >1300℃时，多选铂烷系热电偶。

　　真空、还原性气氛。当t <950℃，可选择J型热电偶，它既可以在氧化性气氛下工作，又可以在还原性气氛中使用。t >1600℃时真空环境，选用钨铼热电偶。

　　减少或消除参考温度端温度的影响。当t<1000℃时，可选镍钴- 镍钴热电偶。参考端温度在0~300℃范围时，可忽略其影响，常用于飞机尾喷口排气温度的测量。当t>1000 ℃，常选用B型热电偶。一般可以忽略参考端温度的影响。

　　热电偶丝的直径和长度也有关系。热电极直径和长度的选择是热电极材料的价格、比电阻、测温范围及机械强度决定的。实践证明，热电偶的使用温度和直径有关，我国及日本生产的热电偶其使用温度表。选择粗直径的热电极丝，虽然可以提高热电偶的使用温度和寿命，但要延长响应时间。因此对于快速反应，必须选用细直径的电极丝，测量端越小、越灵敏，但电阻也越大。如果热电极直径选择过细，会使测量线路的电阻值增大，如采用动圈式仪表时更应该注意，因为阻值匹配不当，将直接影响测量结果的准确度。热电极丝长度的选择是由安装条件，主要是由插入深度决定的。热电偶丝的直径与长度，虽然不影响热电势的大小，但是，它直接与热电偶使用寿命、动态响应特性及线路电阻有关。因此，热电偶的选择也是很重要的。

　　第三：选择耐久性及热响应性

　　线径大的热电偶耐久性好，但响应较慢一些，对于热容量大的热电偶，响应就慢，测量梯度大的温度时，在温度控制的情况下，控温就差。要求响应时间快又要求有一定的耐久性，选择铠装偶比较合适。

　　第四:测量对象的性质和状态对热电偶的选择

　　运动物体、振动物体、高压容器的测温要求机械强度高，有化学污染的气氛要求有保护管，有电气干扰的情况下要求绝缘比较高。
