中间继电器的七大功能

　　中间继电器用于继电器保护和自动控制系统中，以增加触点的数量和容量。还用于在控制电路中传输中间信号。中间继电器有两种主要的延迟模式，即接通延迟和断开延迟。安装方法主要分为固定式，突出式，嵌入式和导轨式。通常没有主触点，因为过载能力相对较小。因此仅使用辅助触点，并且数量相对较大。

　　中间继电器是由固定铁芯，动铁芯，弹簧，动触头，静触头，线圈，端子和壳体组成的继电器。当线圈通电时，动铁芯在电磁力的作用下拉入并驱动动触头运动，以使常闭触头分离，常开触头闭合，线圈断电，动铁芯驱动弹簧复位作用下的活动触点。在工业控制电路和家用电器的电流控制电路中，通常都有中间继电器。

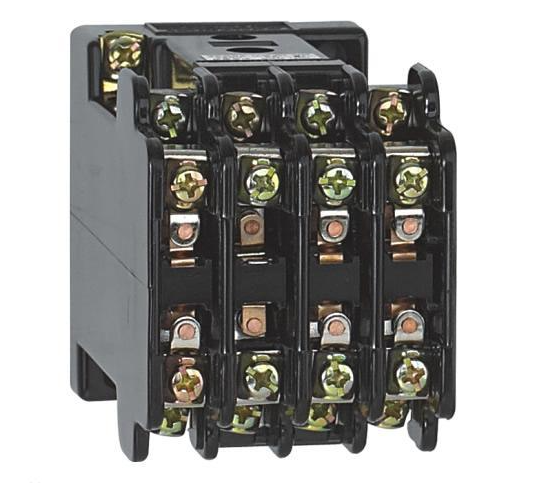

　　中间继电器

　　中间继电器工作原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合;线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的此过程中，中间继电器主要起了传送信号的作用。

　　一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路;通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器;接触器的触头比较大，承载能力强，通过来实现弱电到强电的控制，控制对象是电器。

　　中间继电器对于不同的控制电路具有不同的功能。电路中的中间继电器的共同功能如下。

　　1、代替小型接触器

　　中间继电器的触点具有一定的负载能力。如果负载能力相对较低，则可用于替换小型接触器，例如B.控制电动卷门和一些小型家用电器。这样不仅可以达到控制的目的，而且可以节省空间并使电器的控制部分更加灵敏。

　　2、增加接点数量

　　在电路控制系统中，在电路中添加中间继电器不仅不会改变控制形式，不会增加触点数量，而且也易于维护。

　　3、转换触点类型

　　在工业控制电路中，可以将中间继电器与原始接触器线圈并联连接，并且可以使用中间继电器的常闭触点来控制各个组件，并且可以更改触点类型以认识到需要使用接触器的常闭触点以达到控制目的。

　　4、增加接触能力

　　尽管中间继电器的触点容量不是很大，但也具有一定的负载能力，并且驱动所需的电流很小，因此可以使用中间继电器来扩展触点容量。在控制电路中，中间继电器用于通过中间继电器控制其他负载，以达到扩大控制能力的目的。

　　5、消除电路故障

　　在工业控制或计算机控制电路中，尽管有各种抑制干扰的措施，但干扰现象仍或多或少地存在。通过在内部增加一个中间继电器，可以达到消除干扰的目的。

　　6、用作开关

　　一些控制电路通常使用中间继电器来打开和关闭某些电气组件，这些电气组件通过断开和闭合触点来控制。像彩色电视机或显示器中通常使用的自动消磁电路一样，三极管控制中间继电器的接通和断开，以控制消磁线圈的接通和断开。某些控制线路中，一些电器元件的通断经常使用中间继电器，用其接点的开闭来控制。如彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通断的作用。

　　7、转换电压

　　在工业控制电路中，控制电路中的电压为DC24V，电磁阀的线圈电压为AC220V。通过安装中间继电器，可以将直流和交流分离出高压和低压，这非常方便，有利于以后的维护工作和安全使用。工业控制线路中，经常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的但是接触器本身所带的常闭接点已经用完，无法完成控制任务。这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。
