什么是RS485，RS485使用注意事项

2022-11-01 14:59:02| 来源：聚英电子| 次| 0次

　　什么是RS485?RS485 (RS-485)就是一种多点RS-232通信技术。这是一种串行接口，具有一定的速率和容量要求在同一网络中可以采用一个多点通信系统，而不需要采用一个RS-232总线通信系统。由于采用标准通信系统接口，因此RS485适用于通信系统要求有RS-232总线标准接口(该标准已经被国际标准化组织 ISO/IEC 61489确定为国际标准),这类通信系统被广泛应用于工业控制、医疗、消费电子、交通等领域及移动通信技术领域。当我们在使用 RS485设备时，应该注意什么呢?

　　1.RS485信号要接地。

　　如RS-232总线信号。RS-232总线上只有RS485信号,RS-232总线只有三根线上只有两根接地。由于电荷互相吸引，在电路中产生许多杂散电流，如电压谐波等。为避免这些杂散电流及其它干扰影响信号品质，就必须把RS485信号从总线上隔离出来单独接地。一般都是把信号与地线一起接地或并联接地。另外再将其他设备的信号与总线接地或并联也是需要进行的。

　　2.根据所用的设备RS485数据量的多少来决定相应的设备尺寸。

　　当所使用的RS485设备尺寸较大时, RS 485接口就不能再使用较小的天线尺寸。因此可以通过减少天线单元的尺寸使天线尺寸减小或缩小。由于RS485发送电路和接收电路通常使用一小块天线单元组成一个通信系统从而可以减少天线单元。因此如果选择设备尺寸太大时，可以选择更小的天线单元以减少线和天线单元。

　　3、要经常检查设备的电路是否有问题，及时更换损坏的元件并保持设备性能良好。

　　使用过程中，可能会发生故障。我们需要及时检查。这是一种保护设备的方法。不能等设备有故障后再去处理故障。设备的运行状况和工作状态不允许与任何其他产品(如计算机)进行通讯。一旦出现故障，我们必须马上解决处理。

　　在要求通讯距离为几十米到上千米时，广泛采用RS-485 串行总线标准。RS-485 采用平衡发送和差分接收，因此具有抑制共模干扰的能力。RS-485 采用半双工工作方式，任何时候只能由一点处于发送状态。RS-485 最大的通信距离约为1200m，最大传输速率为10Mbps，传输速率与传输距离成反比，在100Kbps 的传输速率下，能达到最大的通信距离。

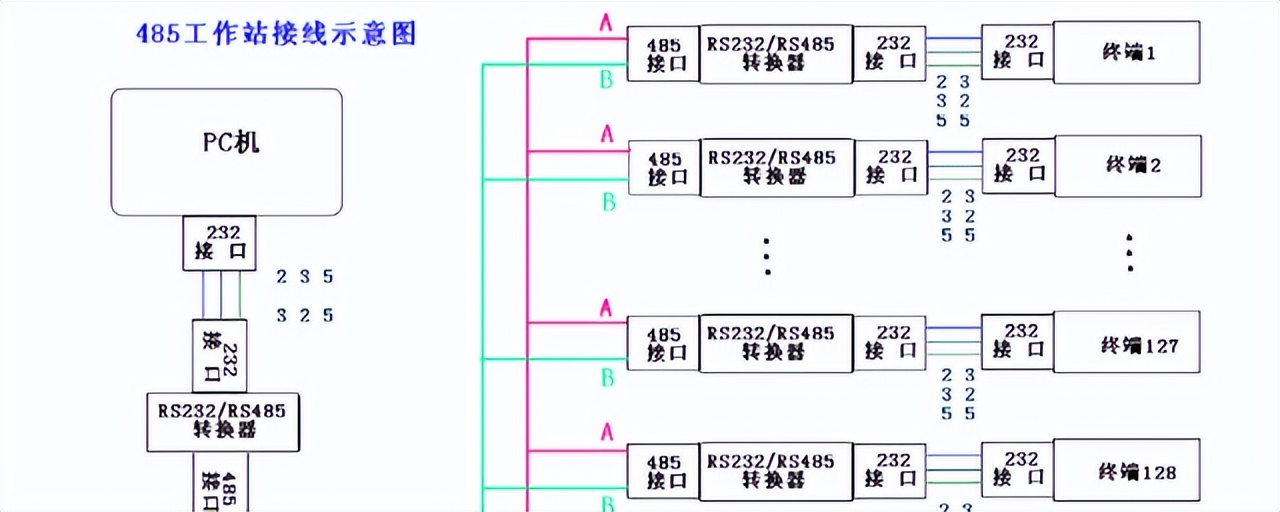

　　 485集线器是485中继器概念的拓广，它不仅解决了多分叉问题，同时也解决了网段之间相互隔离的问题，即某一个网段出现问题(例如短路等)，不至于影响到其它网段，从而极大地提高了大型网络的安全性和稳定性。

　　4、485总线应采用什么样的通讯线?

　　必须采用国际上通行的屏蔽双绞线。我们推荐用的屏蔽双绞线的型号为RVSP2*0.5(二芯屏蔽双绞线，每芯由16股的0.2mm的导线组成)。采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。

　　工程商大都习惯采用5类网线或超5类网线作为485通信线，这是错误的。这是因为：

　　 (1)普通网线没有屏蔽层，不能防止共模干扰。

　　 (2)网线只有0.2mm平方，线径太细，会导致传输距离降低和可挂接的设备减少。

　　 (3)网络线为单股的铜线，相比多芯线而言容易断裂。

　　5、为什么要接地?

　　 485收发器在规定的共模电压-7V至+12V之间时，才能正常工作。如果超出此范围会影响通讯，严重的会损坏通讯接口。共模干扰会增大上述共模电压。消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地。

　　6、485通信线应如何走线?

　　通信线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。为什么485总线要采用手拉手结构，而不能采用星形结构?

　　星形结构会产生反射信号，从而影响到485通信。总线到每个终端设备的分支线长度应尽量短，一般不要超出5米。分支线如果没有接终端，会有反射信号，对通讯产生较强的干扰，应将其去掉。
