电路板为什么是绿色的?

　　电路板为什么是绿色的?这个问题确实很令人费解，在工业物联网应用的硬件设备中，拆开不难看到那绿色电路板，对此不禁令人好奇：电路板为什么是绿色的?

　　一般来说，一块完整的电路板是由焊盘、过孔、阻焊层、丝印层、铜线等元件组成，电路板表面上带有颜色的底层就是由防焊油墨涂制的阻焊层。阻焊层的颜色主要取决于防焊油墨的颜色，其实，市面上的防焊油墨不仅限于绿色一种，还有红色、蓝色、紫色、黑色、黄色等多种颜色，只是绿色是最为常见的。

　　聚英电子表示：电路板可称为印刷线路板或印刷电路板，英文名称为PCB、FPC线路板(FPC线路板又称柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点。)和软硬结合板FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。因而，软硬结合板，便是柔性线路板与硬性线路板，通过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。

　　电路板的作业原理：是使用板基绝缘材料隔脱离外表铜箔导电层，使得电流沿着预先规划好的道路在各种元器件中流动完结诸如做功、扩大、衰减、调制、解调、编码等功用。

　　在最根本的PCB上，零件会集在其中一面，导线则会集在另一面上。因为导线只出现在其中一面，所以这种PCB叫作单面板。多层板，多层有导线，有必要要在两层间有适当的电路衔接才行，这种电路间的桥梁叫做导孔(via)。电路板的根本规划过程可分为以下四个过程：

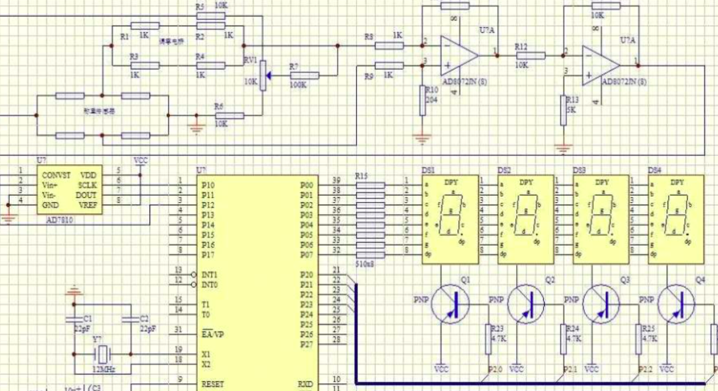

　　(1)电路原理图的规划---电路原理图的规划主要是使用ProtelDXP的原理图编辑器来制作原理图。

　　(2)生成网络报表---网络报表便是显示电路原理与中各个元器件的连接关系的报表，它是衔接电路原理图规划与电路板规划的桥梁与纽带，通过电路原理图的网络报表，可以迅速地找到元器件之间的联络，从而为后面的PCB规划提供方便。

　　(3)印刷电路板的规划---印刷电路板的规划，一般所说的PCB规划，是电路原理图转化成的终究方式，这部分的相关规划较电路原理图的规划有较大的难度，可以凭借ProtelDXP的强大规划功用完结这一部分的规划。

　　(4)生成印刷电路板报表---印刷电路板规划完结后，还需生成各种报表，如生成引脚报表、电路板信息报表、网络状态报表等，最后打印出印刷电路图。

　　电路板为什么是绿色的?绿色部分叫阻焊，成分是树脂和颜料，绿色的是绿色颜料，也有各种其他色彩，和装饰调油漆没有差异。阻焊没有印刷在电路板上之前是膏状可流动的，印刷在电路板上后，最后要“固化”，让树脂受热固化变硬。阻焊的目的是保护电路板，防潮、防氧化、防灰尘。仅有不被阻焊盖住的当地一般都说焊盘，要焊接锡膏用的。

　　一般选用绿色，因为绿色对眼睛的影响小，生产、修理人员在长时间盯着PCB板作业时不简单眼睛疲劳对眼睛伤害小。常用的色彩还有，黄色、黑色、红色。各种色彩都是在制造好了今后在外表喷的油漆。

　　l 在黄光室中视觉效果更好

　　当电路板运用到电子产品生产加工中，期间会有一些工序需要经过黄光室，而根据光学定律，绿色的电路板在黄光室的视觉效果更好，更易于查看电子产品的生产情况。

　　l 便于光学定位校正

　　电路板本身的制作工序中包含STM焊接工序，而这道工序需要经过上锡以及最后的AOI校验，这些过程都需要借助光学定位校准，而绿色底色对于仪器的识别效果更好。

　　l 有益于工人观察电路板

　　相信大家都知道绿色是对眼睛最为友好的颜色，因此，考虑到电路板的部分生产工序及检验工序需要靠人工完成，采用绿色作为电路板的底色，能够降低强光对于工人眼睛的伤害程度。

　　l 环保、成本低

　　因为电路板在废弃时需要经过高温回收处理，而绿色的防焊油墨不会释放有毒气体，回收更加环保。得益于以上种种优势，绿色防焊油墨的采用率最高，生产工序最成熟，因此采用绿色防焊油墨生产电路板，所花费的成本也更低。

　　还有一个原因，因为大家常用的色彩是绿色，所以工厂备用的绿色油漆是最多的，所以相对来说用油的本钱比较低。又因为在修理PCB板的时候，不同的布线更简单分辨出与白色的差异，而黑色与白色则相对较难看清。每个厂为了区别自己的产品等级，便是用两种色彩来区别高端系列和低端系列。比如做电脑主板的公司华硕，黄板便是低端，黑板是高端。映泰的篮板是高端，绿板是低端。
