「聚英电子」RS232、RS485有什么区别？

　　物与物相连，需有“桥梁”，计算机与计算机，或者计算机与终端相连仍需介质，它们之间的数据传送可以采用串行通讯和并行通讯两种方式。串行通讯方式因其使用线路少、成本低，特别是在远程传输时，线路多样性而被广泛采用。

　　随着科技的发展，通讯接口也越来越丰富，常见的是RS232、RS422、RS485等，RS是英文“推荐标准”的缩写。在中国市场，连接计算机的端口，目前最常使用的通讯接口有两种类型：RS232、RS485。同为串口，那么RS232、RS485有什么区别呢?听听聚英电子的观点。

　　一、组成结构

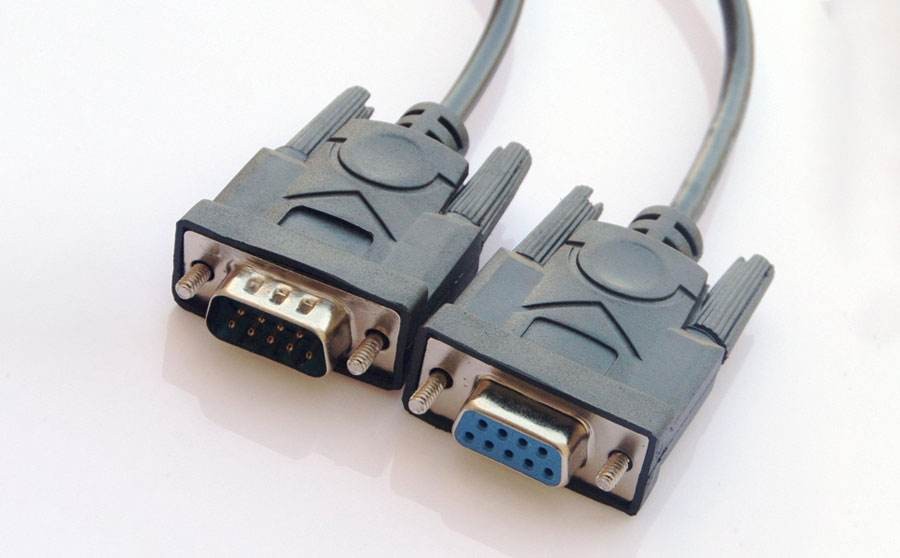

　　RS232是使用的三芯线通讯，RS485使用的是两芯线通讯，他们都可以使用DB9接口。具体使用中，RS232传输距离较近，RS485传输距离比较远。

　　RS232使用3根线(RX、tx、GND)，收发同时进行，效率比RS485高，但是3根线不方便扩展组网，适合短距离两个设备单点快速通讯。

　　RS485使用2根线(D+、D-)，收发交替进行，2根线方便多个设备串接组成网络，适合多设备中远距离通讯。

　　二、网络结构

　　RS232是1：1的通讯，即一对一。

　　RS485是1：n的通讯方式，即一对多。RS485接口在总线上是允许连接多达128个收发器，其中有一台作为主机，其它作为从机，多台从机是通过地址码来区分的。

　　三、编程方面

　　从单片机编程角度来看，RS232和RS485只是驱动芯片不同。 RS485是半双工，RS232是全双工，在编程的时候是有区别的。

　　RS485芯片接收和发送不能同时进行，所以作为主机的单片机在发出指令后，要延时后再接收数据。RS485在发送时，需要转换成发送状态，发送结束，再转换在接收状态。

　　半双工方式：通信双方设备既是发送器，也是接收器，两台设备可以相互传送数据，但某一时刻则只能向一个方向传送数据。例如，步话机是半双工设备，因为在一个时刻只能有一方说话。 

　　全双工方式：通信双方设备既是发送器，也是接收器，两台设备可以同时在两个方向上传送数据。例如，电话是全双工设备，因为双方可同时说话。

　　四、串行接口标准

　　1.平衡传输

　　RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，使用一对双绞线，将其中一线定义为A，另一线定义为B。

　　通常情况下，发送驱动器A、B之间的正电平在+2~+6V，是一个逻辑状态，负电平在-2~6V，是另一个逻辑状态。另有一个信号的C，在RS-485中还有一“使能”端，而在RS-422中这是可用可不用的。“使能”端是用于控制发送驱动器与传输线的切断与连接。当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即是有别于逻辑“1”与“O”的第三态。

　　接收器也作与发送端相对的规定，收、发端通过平衡双绞线将AA与BB对应相连，当在收端AB之间有大于+200mV的电平时，输出正逻辑电平，小于-200mV时，输出负逻辑电平。接收器接收平衡线上的电平范围通常在200mV至6V之间。

　　RS232，RS422和RS485的区别，轻松讲解串口知识和应用!RS232，RS422和RS485的区别，轻松讲解串口知识和应用!

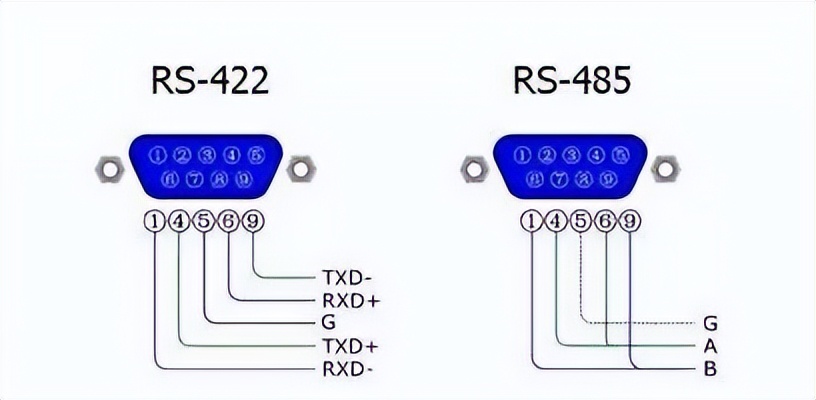

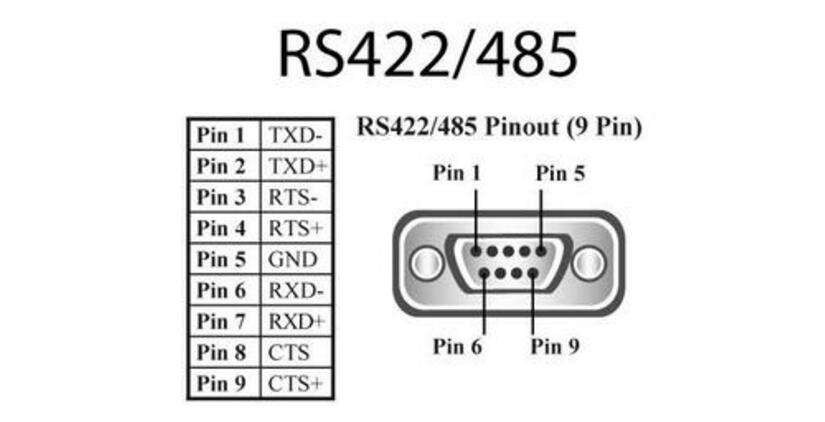

　　2. RS-422电气规定

　　RS-422标准全称是“平衡电压数字接口电路的电气特性”，定义了接口电路的特性。实际上还有一根信号地线，共5根线。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。即一个主设备(Master)，其余为从设备(Salve)，从设备之间不能通信，所以RS-422支持点对多地双向通信。接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Q(终接电阻)。RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)实现。

　　RS-422的最大传输距离为4000英尺(约1219米)，最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。

　　RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。

　　3. RS-485电气规定

　　由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

　　而采用四线连接时，与RS-422一样只能实现点对多地通信，即只能有一个主(Master)设备，其余为从设备，但比RS-422有改进，无论四线还是二线连接方式总线上可多接到32个设备。

　　RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12k,RS-422是4k;RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。

　　RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mb/s。

　　RS-485需要2个终接电阻，其阻值要求等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输总线的两端。
