风速传感器的测量原理

　　风速传感器是在空气中放置一条风速传感器，将风速转换成电信号输出的一种仪器。风速传感器具有响应速度快、灵敏度高、体积小、重量轻等特点。主要用于风环境测试、风速测量、风力测量等领域。风速传感器是一种可以连续测量风速和风量(风量=风速x横截面积)大小的常见传感器。风速传感器大体上分为机械式(主要有螺旋桨式、风杯式)风速传感器、热风式风速传感器、皮托管风速传感器和基于声学原理的超声波风速传感器。关于每种传感器的工作原理，聚英电子带您来了解一下。

　　一、螺旋桨式风速传感器工作原理

　　我们知道电扇由电动机带动风扇叶片旋转，在叶片前后产生一个压力差，推动气流流动。螺旋浆式风速计的工作原理恰好与此相反，对准气流的叶片系统受到风压的作用，产生一定的扭力矩使叶片系统旋转。通常螺旋桨式速传感器通过一组三叶或四叶螺旋桨绕水平轴旋转来测量风速，螺旋桨一般装在一个风标的前部，使其旋转平面始终正对风的来向，它的转速正比于风速。

　　二、风杯式风速传感器工作原理

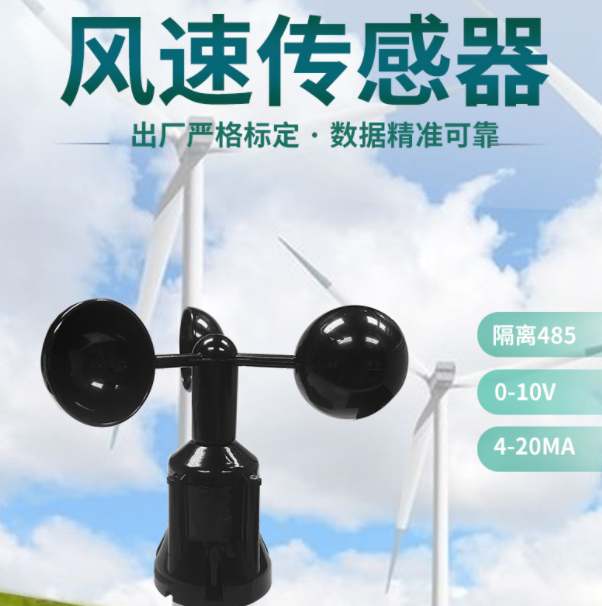

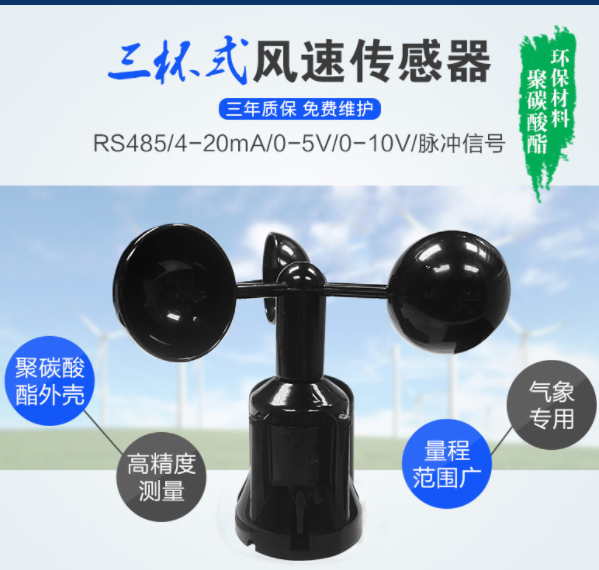

　　风杯式风速传感器，又称三杯式风速传感器，是一种十分常见的风速传感器，早由英国鲁宾孙发明。感应部分是由三个或四个圆锥形或半球形的空杯组成。空心杯壳固定在互成120°的三叉星形支架上或互成90°的十字形支架上，杯的凹面顺着一个方向排列，整个横臂架则固定在一根垂直的旋转轴上。

　　当风从左方吹来时，风杯1与风向平行，风对风杯1的压力在直于风杯轴方向上的分力近似为零。风杯2与3同风向成60度角相交，对风杯2而言，其凹面迎着风，承受的风压大;风杯3其凸面迎风，风的绕流作用使其所受风压比风杯2小，由于风杯2与风杯3垂直于风杯轴方向上的压力差，而使风杯开始顺时针方向旋转，风速越大，起始的压力差越大，产生的加速度越大，风杯转动越快。

　　风杯开始转动后，由于杯2顺着风的方向转动，受风的压力相对减小，而杯3迎着风以同样的速度转动，所受风压相对增大，风压差不断减小，经过一段时间后(风速不变时)，作用在三个风杯上的分压差为零时，风杯就变作匀速转动。这样根据风杯的转速(每秒钟转的圈数)就可以确定风速的大小。

　　当风杯转动时，带动同轴的多齿截光盘或磁棒转动，通过电路得到与风杯转速成正比的脉冲信号，该脉冲信号由计数器计数，经换算后就能得出实际风速值。目前新型转杯风速表均是采用三杯的，并且锥形杯的性能比半球形的好，当风速增加时转杯能迅速增加转速，以适应气流速度，风速减小时，由于惯性影响，转速却不能立即下降，旋转式风速表在阵性风里指示的风速一般是偏高的成为过高效应(产生的平均误差约为10%)

　　三、热式风速传感器工作原理

　　热式风速传感器以热丝(钨丝或铂丝) 或是以热膜(铂或铬制成薄膜) 为探头，裸露在被测空气，并将它接入惠斯顿电桥，通过惠斯顿电桥的电阻或电流的平衡关系，检测出被测截面空气的流速。热膜式风速传感器的热膜外涂有极薄的石英膜绝缘层，以便和流体绝缘，并可防止污染，可在带有颗粒的气流中工作。

　　当空气温度稳定不变时，热丝上的耗电功率等于热丝在空气中瞬时耗去的热量。热丝电阻随温度而变化，表现为线性关系。放热系数与气流速度有关，流速越大，对应的放热系数也越大，即散热快;流速小，则散热慢。

　　热式风速传感器所测气流速度是电流与电阻的函数。将电流(或电阻) 保持不变，所测气流速度仅与电阻(或电流) 一一对应。

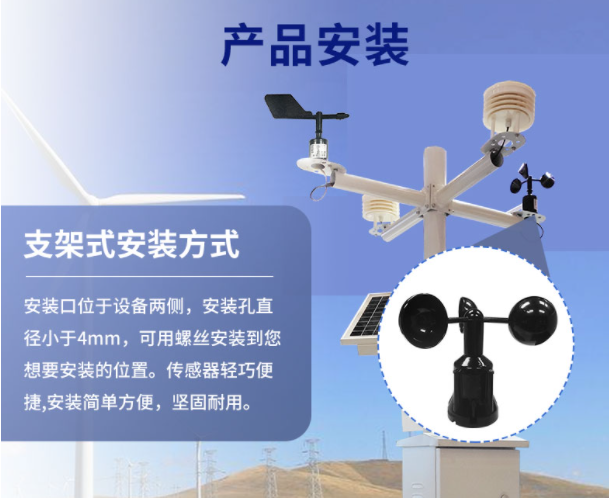

　　风速测量采用多点式结构，可以安装在多个地方，如地面、立柱、柱子等。其采用两点式结构形式，即风速传感器的一个支点，两个测点分别测风信号源的一个风向标和一个测风管。两个测点分别位于风速计的中心位置，测量人员在中心位置放置一个测风管，当风速传感器检测到风速值后，测风管向测量人员发出信号以带动风筒转动直至风筒转速达到最大时才停止。测风管与风筒表面相互接触，形成一个表面接触层，此时测量人员将测到的风与风管表面之间产生的压力差通过测量人员佩戴的眼镜等间接工具进行测量，从而获得风速测量值。

　　风速测量是使用风速仪在空气中测量空气对风速的力。因此在使用风速仪时要注意其安装方式以及周围的环境。如安装在水平方向有水流过，应在水平方向有水流过或水流过的位置安装风速仪。当气流通过风速仪时，其中一部分水流会穿过风速仪内部产生压力。因此在风速仪内有多个水流过风速仪的时候，压力会改变流经被测风速物体的压力场的分布情况。这时由于流过风速传感器的水流过，因此压力场也会改变。

　　使用注意事项

　　风速变送器不能在有腐蚀性气体、酸、碱、灰尘、尘埃等介质的环境下使用。若使用环境较为恶劣或温度较高时，请务必将风速变送器与仪器分开存放。在使用风速变送器时，应定期检查转子与传感器的连接是否牢固，定期对转子与传感器进行调整、清洗。在使用过程中，应定期检查风速变送器是否出
