聚英热力管网智能监控系统方案,省时省力,节约运维成本

2022-11-23 14:30:57| | 0

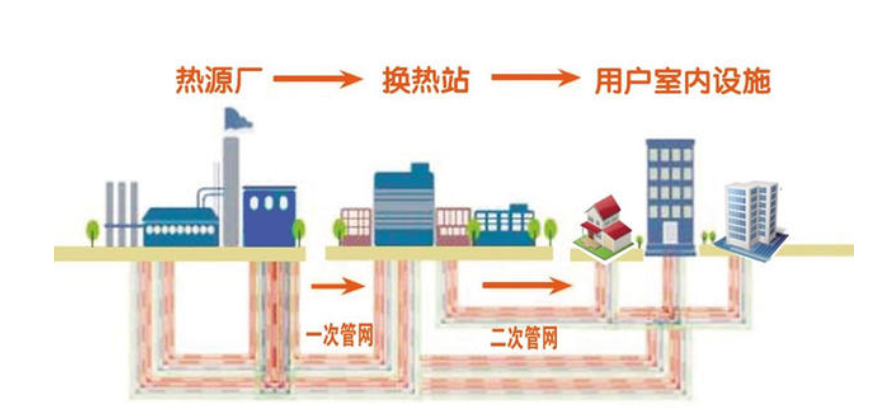

  热力管网系统作为冬天供暖设备的主力军,直接关系到大家冷暖,干系重大,因此需要工作人员时时巡逻查看,工作量是很大的,热力管网智能监测系统是必要的。热力管网自动化在线监测系统是由热源、网管、用户组成的循环系统,涵盖工厂、企业、单位、居民小区等诸多场所。

  整个供热系统的循环过程较为复杂,对应的监测系统也需要实现对热力管网一次、二次供水与回水压力、温度、流量等情况的实时监测,包括换热站、泵站、阀门状态等关键部分的数据也要传输汇集,作为调控各个换热站、阀门等的依据,进而完成整体的智能监测系统。

聚英热力管网智能监控系统

  一、背景概述

  针对各个供热系统管网质量问题,导致密封不严、无效散热损失严重、管道使用寿命低等问题,减少管道恶性事故的出现。实现管网一次、二次供水、回水压力、温度、流量、换热站等参数的实时监测,形成监测、分析、调控的智能闭环监测系统,及时发现供热系统的管道隐患立时排除,降低供热系统运行维护费用,减少能量损失,提高使用寿命。

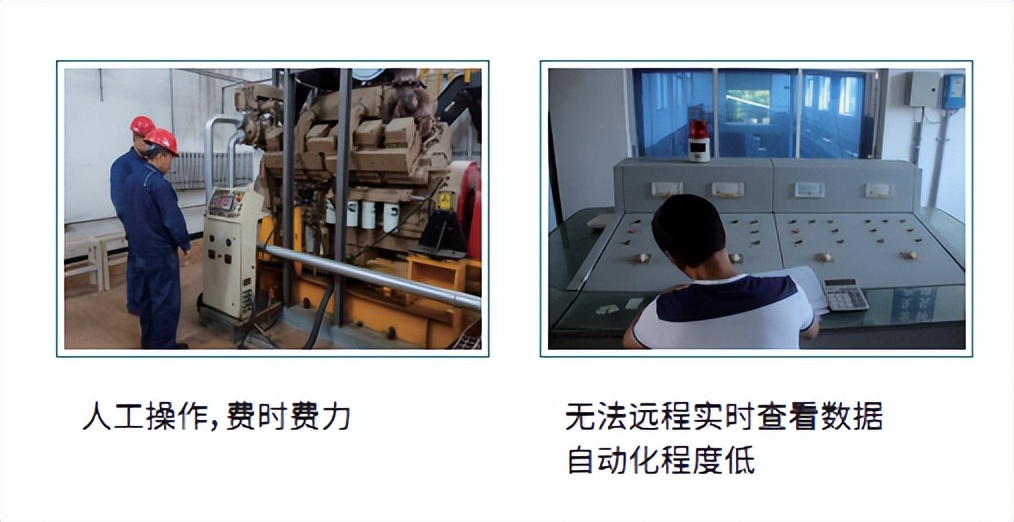

背景概述

  二、应用目的

  供热管网质量控制缺失,造成管道密封不严、热力管网散热损失严重、供热管道使用寿命低,容易造成管道恶性事故,导致管网失水以及能源损失严重。方案实现对供热管网一次、二次供 水与回水压力、温度、流量、换热站数据等进行实时监测,形成成套自动化在线监测、分析系统,及时发现隐患并排除,降低管道运行维护费用,减少能量损失,提高管道使用寿命,提供经济效益。

应用优势

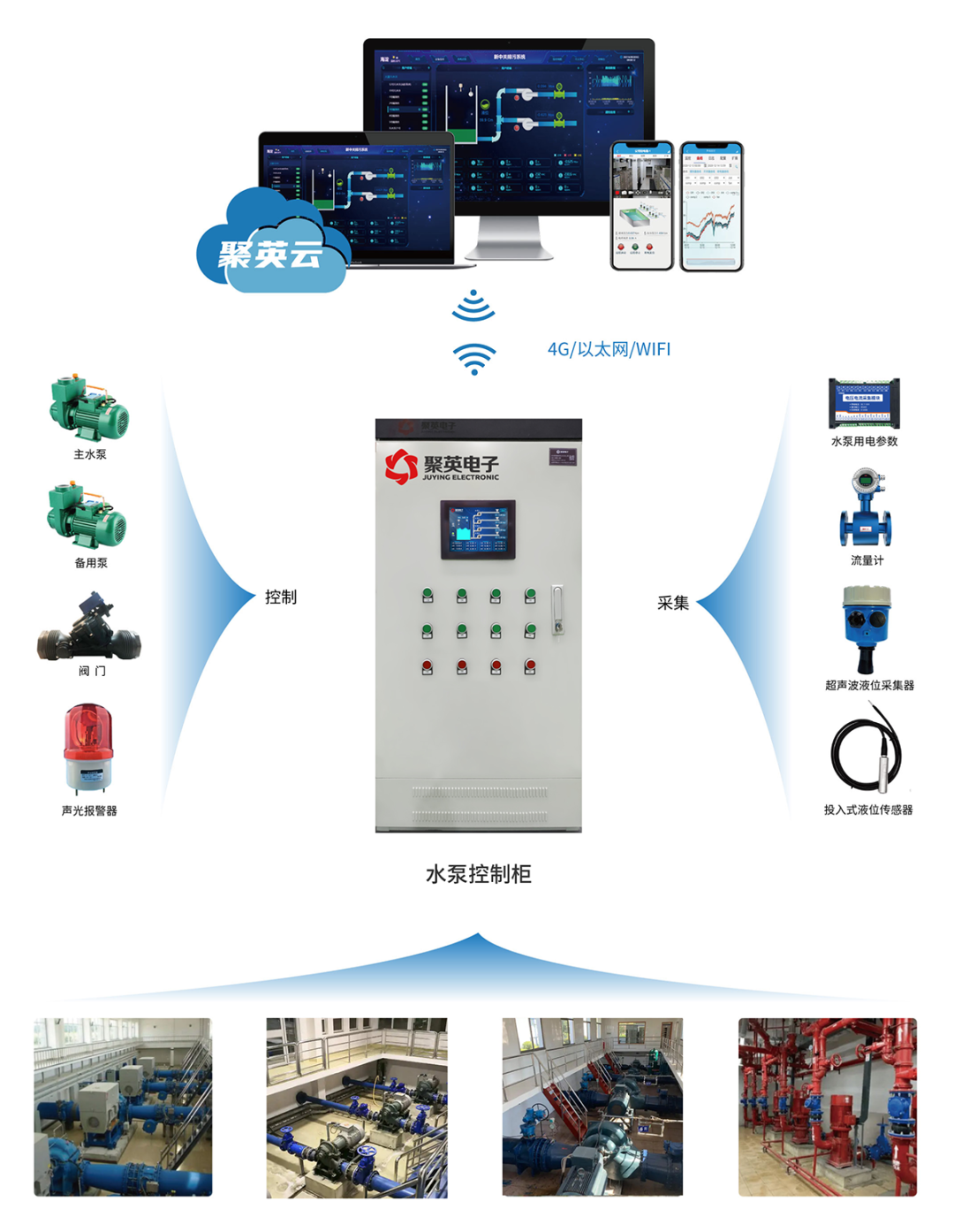

  三、系统架构

系统组成

  四、系统组成

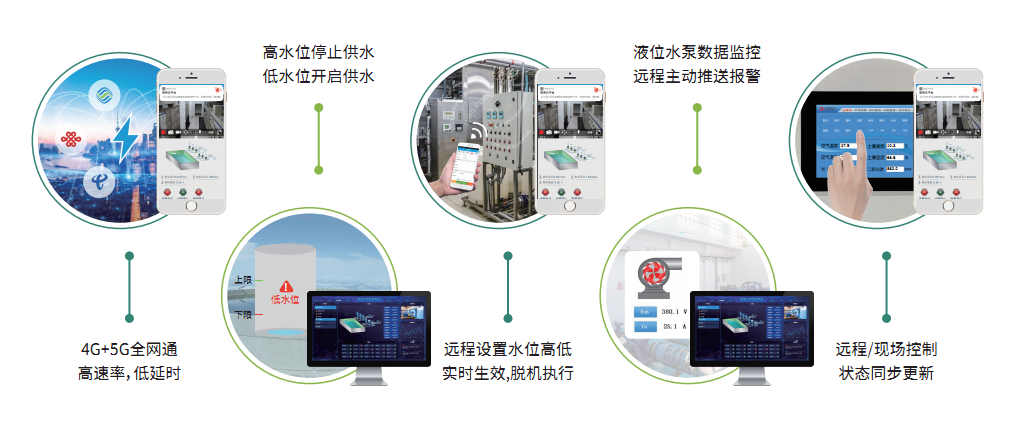

  1、补水泵部分

  采用变频恒压控制柜来补水,根据设定的补水压力值自动控制转速,实现自动控制,无需现场人工操作;

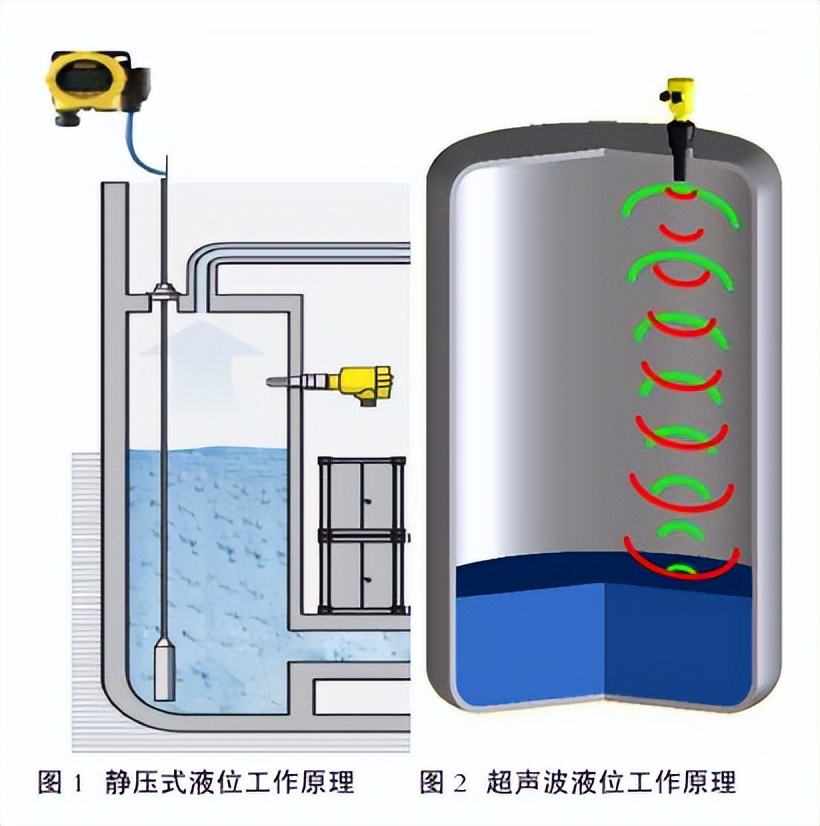

自动补水,水位测量

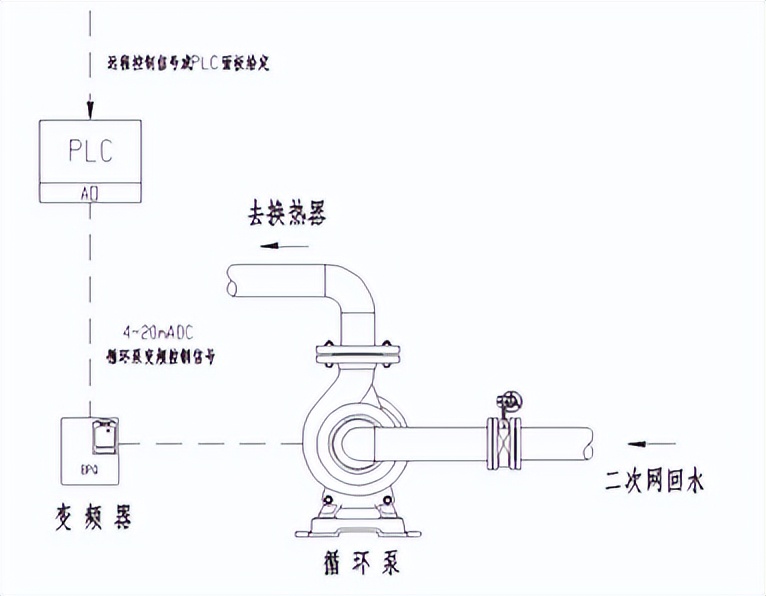

  2、循环泵部分

  采用变频恒压控制模式,根据管网供水、回水压差或自动调节循环泵的转速;

变频恒压控制

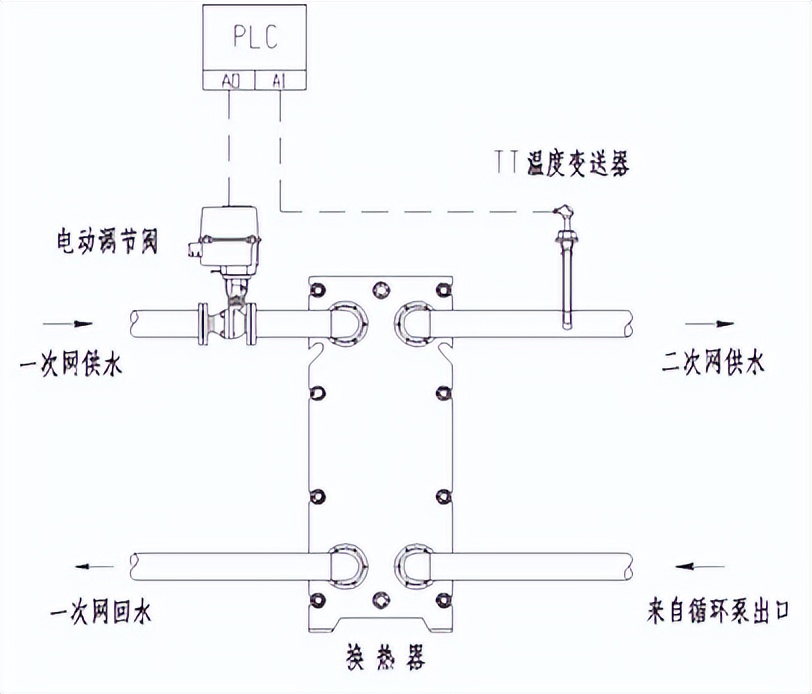

  3、管网温度部分

  根据二次、一次管网流量、热度等调节阀门开关,泵站控制柜支持手动调节;

管网温度监测

  4、管网流量

  通过安装在一次、二次管网的流量计等设备收集数据,传输至监控中心平台远程同步参数,并将数据存档在服务器,方便随时查看、导出、对比、分析数据;

数据获取

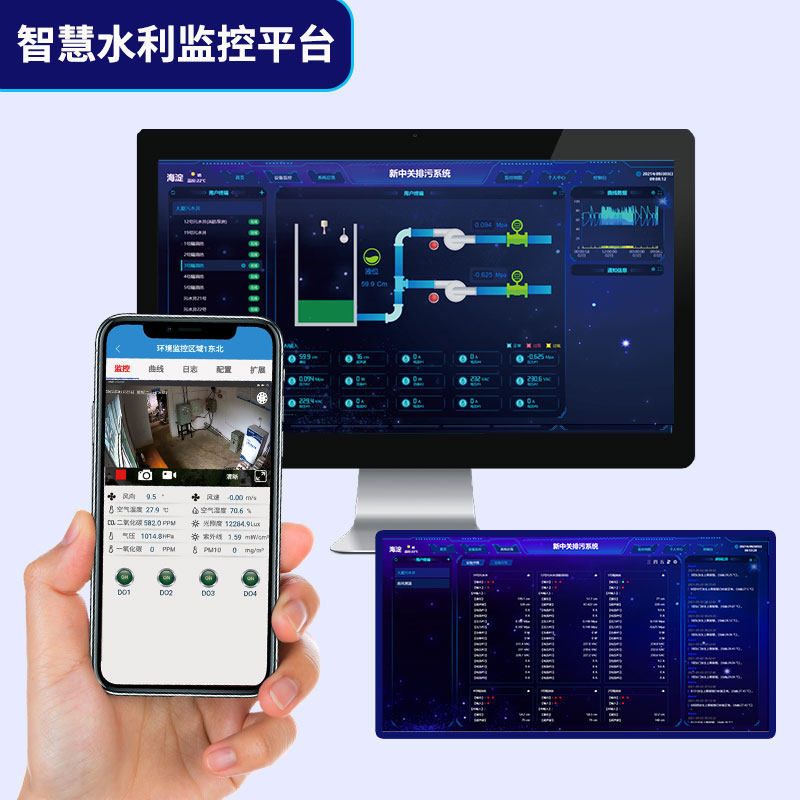

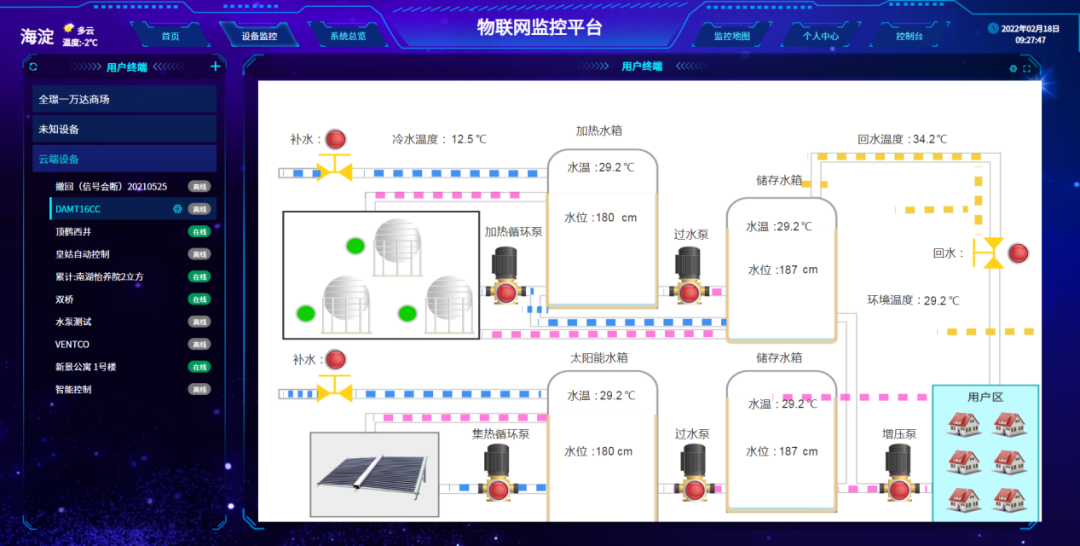

  5、远程监控平台

  组态场景图重现换热泵站系统场景,远程切换补水泵系统、循环泵系统的工作模式,支持脱机工作,网络通讯中断后也不受影响,一旦出现补水失压保护等危险情况时可以远程报警,减少安全事故;

  五、系统功能

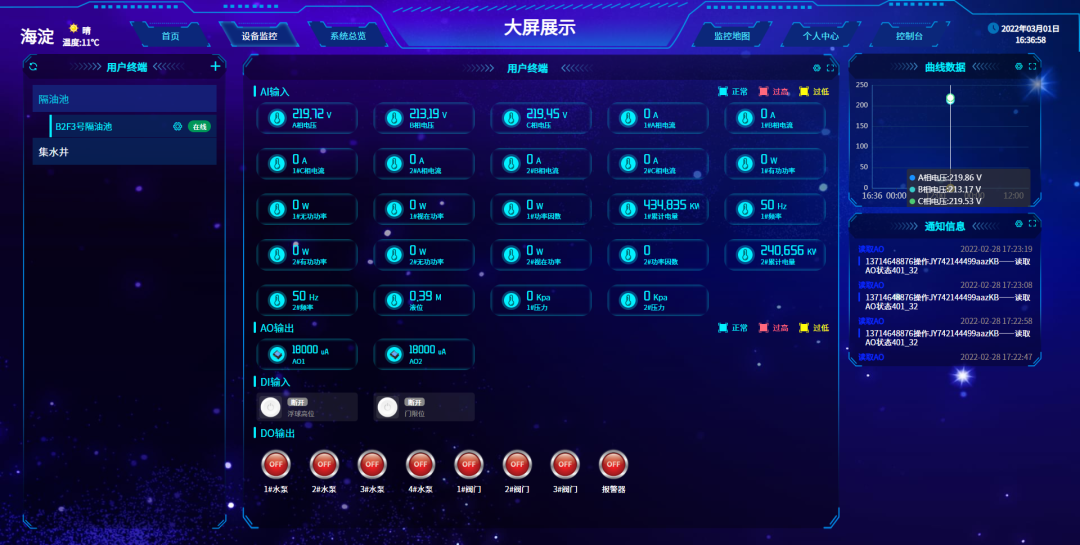

  整体管网系统的实时监测;

实时监测

  收集管网系统各部分的压力、流量、温度、流速等数据,传输整合有利于分析与调控;

云平台数据分析

  远程控制换热站设备启停及阀门开启\关闭;

远程控制换热站设备启停

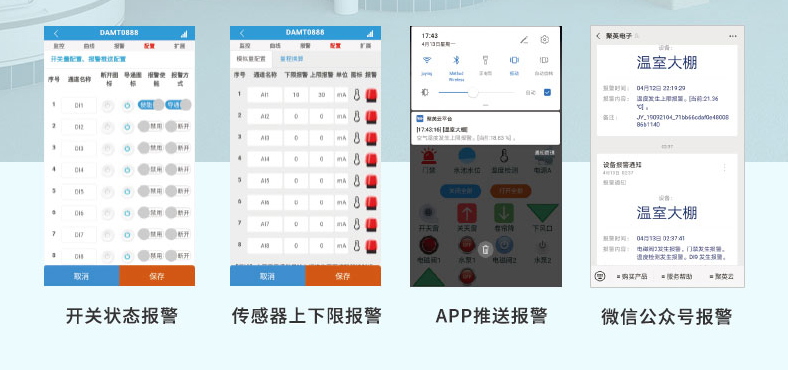

  远程报警,避免供热系统水位过低或补水压力过低等影响系统正常运转情况的出现;

远程报警

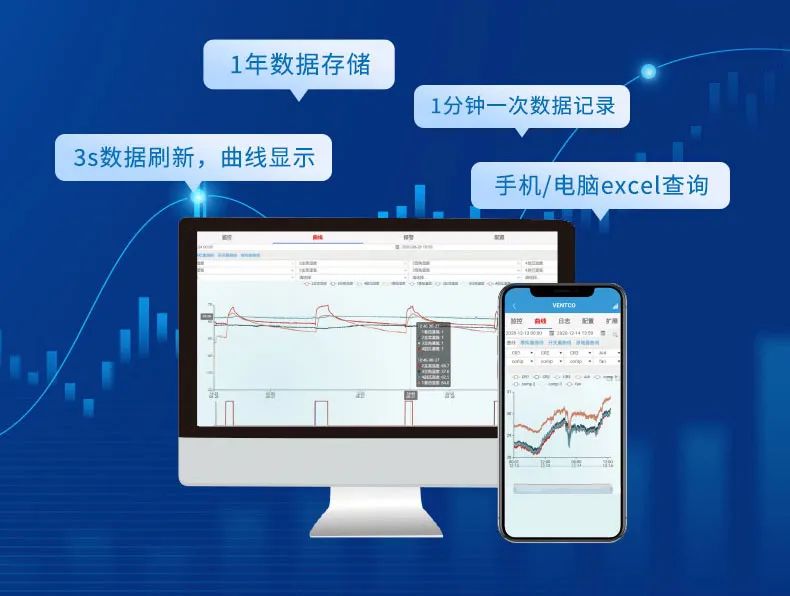

  数据统计分析,历史数据可追溯,直观展现被检测部分的各参数变化,曲线对比、最大值、最小值、平均值等;

数据统计分析

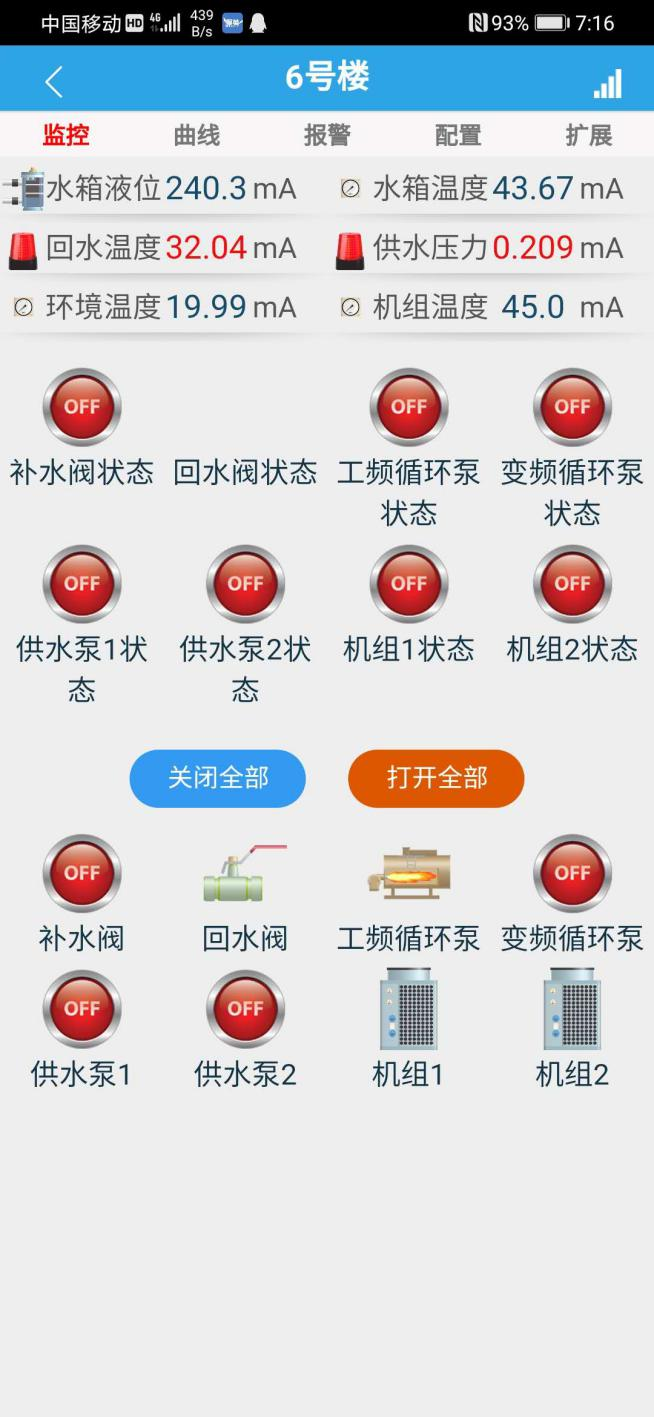

  手机APP/电脑登录,随时随地查看管网监测数据;

监测数据

  个性化定制,满足不同供热系统的应用要求;

边缘计算
