开关量输入输出是什么意思

开关量输入输出是什么意思?聚英电子有话说。

　　开关量为通断信号，无源信号，电阻测试法为电阻o或无穷大;主要指开入量和开出量，是指一个装置所带的辅助触点，譬如电机的温控器所带的继电器的辅助触点(电机超温后变位)、阀门凸轮开关所带的辅助触点(阀门开关后变位)，接触器所带的辅助触点(接触器动作后变位)、热继电器(热继电器动作后变位)，这些点一般都传给PLc，电源一般是由PLC或综保装置提供的，自己本身不带电源，所以叫无源开关量接点，也叫PLc的开关量。也可以是有源信号，专业叫法是阶跃信号，就是0或1，可以理解成脉冲量，多个开关量可以组成数字量。

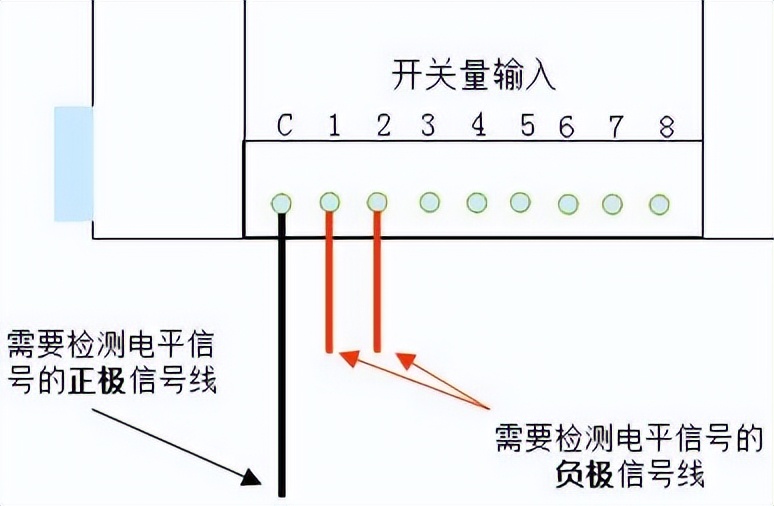

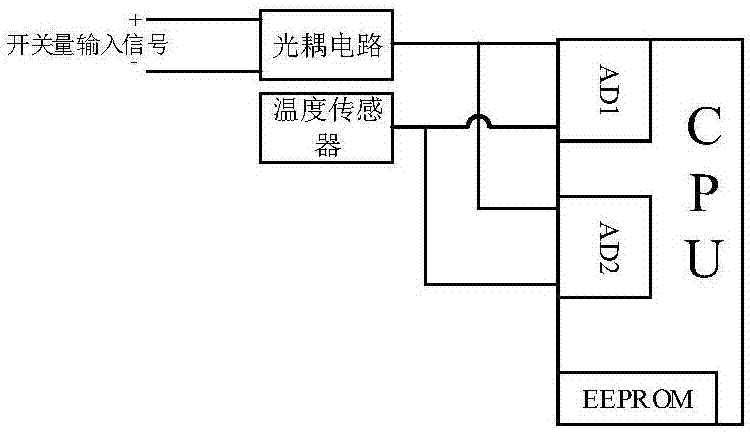

　　开关量输入是PLC与现场检测元件(如操作控制按钮、行程开关、接近开关、压力继电器等)之间的连接通道。)以开关输出的形式，将反映生产过程的相关信号转换成CPU单元可以接受的数字信号。

　　为了防止各种干扰和高压侵入PLC，影响PLC运行的可靠性，必须采取电气隔离和抗干扰措施。在工业现场，由于各种原因，可以采用DC电源或交流电源，可编程控制器应提供相应的DC输入和交流输入接口。

开关量输出是电气控制设备的一种输出方式。如直接控制相关设备的开关，或通过开关量输出(通/断)控制相关的相应功能。安防系统中许多设备都具有开关量输出，如报警器、解码驱动器、门口机等。开关量输出报警器就是通过输出的继电器的通断状态来表示是否发生报警。

开关量输出是将传感器检测到的模拟或数字信号转换成开关信号，然后输出的功能。总开关输出由继电器实现。

　　1、 开关量：是一对触点。这些触点之间存在一种状态，即连接、闭合、断开或不连接。这些触点传递的信息是一个开关值。

　　2、 开关是有源或无源的，有源开关闭合时会提供电压驱动;

　　3、 开关量输入：是PLC与具有开关量输出的现场检测元件之间的连接通道，将反映生产过程的相关信号转换成CPU单元可以接受的数字信号;

　　4、 开关输出：是传感器将感应到的模拟或数字信号转换成开关信号，然后输出的功能。

　　5、 一般的开关输出都是通过继电器来实现的，比如单头单刀，单头双刀，双头双刀等。

　　开关量输入是PLC和现场以开关量为输出形式的检测部件(操作控制按钮、行程开关、接近开关、压力继电器等)的连接通道，将反映生产过程的相关信号转换为CPU单元可以接受的数字信号。

开关量输出是实现传感器将感应到的模拟信号或数字信号转换为开关量信号后再输出的功能。普通开关量输出是通过继电器来实现的，例如单掷单刀，双掷双刀等等。

　　开关量分类：

　　1.开关量为通断信号和无源信号，电阻测试方法为电阻0或无穷大;也可以是主动信号。专业名称是阶跃信号，是0或1，可以理解为脉冲量，多个开关量可以组成数字量。

　　2.数字量:由0和1组成的信号类型，通常是编码后的规则信号。模拟量和模拟量的关系就是量化的模拟量。通常所说的数字量是“0”和“1"组成的信号类型，通常是经过编码后的有规律的信号。对于开关量来说，触点闭合可以认为是“1”，触点断开是“0”，作为数字量采集信号。模拟量可以设置临界值量化，小于临界值为“0”，大于等于临界值为“1”。

　　3.模拟量:电压、电流等连续信号量。模拟信号是幅度随时间连续变化的信号，是经过采样和量化后的数字量。指一些连续变化的物理量，如电压、电流、压力、速度、流量等信号量，模拟信号是幅度随时间连续变化的信号，通常电压信号为0~10V，电流信号为4~20mA，可以用PLC的模拟量模块进行数据采集，其经过抽样和量化后可以转换为数字量。

　　4.脉冲量:瞬间从一个值跳到另一个值的电压或电流的信号量。量化后，它的连续变化就是数字量，如果从0变化到一个固定值，保持不变，就是开关量。
