称重传感器的选型与安装

　　称重传感器是用来将重量信号或压力部件转换成电信号的转换装置，称重传感器采用金属电阻应变计组成测量电路，利用金属电阻丝在张力作用下伸长变细，电阻增加的原理，即金属电阻随所受应变而变化的效应而制成的(应变，就是尺寸的变化)。聚英电子为大家介绍一下称重传感器的相关知识。

　　选型四要素

　　1、稳定性的选择

　　传感器使用一段时间后，其性能保持不变的能力称为稳定性，影响传感器长期稳定性的因素除其本身结构外，主要是使用环境，因此，要使传感器具有良好的稳定性，必须要有较强的环境适应能力，在选择传感器之前，应对其使用环境进行调查，并根据具体的使用环境选择适合的传感器，或采取适当的措施，减小环境的影响。

　　2、灵敏度的选择

　　通常，在传感器的线性范围内，希望灵敏度越高越好，因为只有灵敏度高时，与被测量对应的输出信号值才比较大，有利于信号处理，但灵敏度高时，与被测量无关的外界噪声也会被放大系统放大，影响测量精度，因此，要求传感器本身应具有较高的信噪比，尽量减少从外界引入的干扰信号。

　　3、对传感器数量和量程的选择

　　传感器数量的选择是根用电子衡器的用途、秤体需要支撑的点数(支撑点数应根据使秤体几何重心和实际重心重合的原则而确定)而定，传感器量程的选择可依据抨的最大称显值、选用传感强的个数.秤体的自重、可能产生的最大情载及动机等因素综合评价来确定，根据经验，一般应使传感器工作在其30%~70%基程内，但有较大冲击力的衡器，在选用传感器时，一般要使传感器工作在其行程的20%~30%之内，才能保证传感器的使用安全和寿命。

　　4、精度的选择

　　精度是传感器的一个重要的性能指标，它是关系到整个测星系统测量精度的一个重要环节，传感器的精度越高，其价格越昂贵，因此，传感器的精度只要满足整个测量系统的精度要求就可以，不必选得过高，这样可以在满足同一汉星目的的诸多传感器中选择比较便宜和简单的传感器，如果测晶目的是定性分析的，选用重复精度高的传感器即可，不宜选用绝对限值精度高的;如果是为了定量分析，必须获得精确的测量值，就选用精度等级能满足要求。

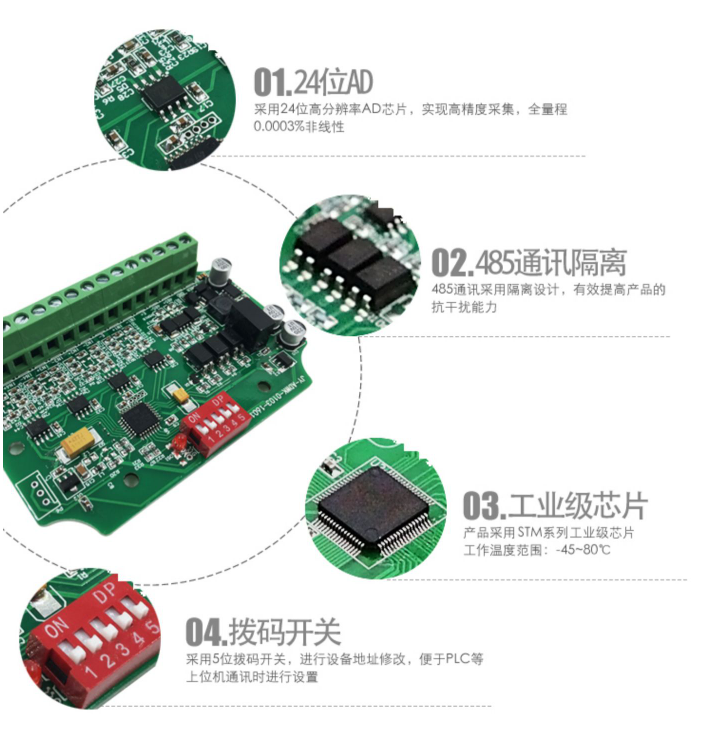

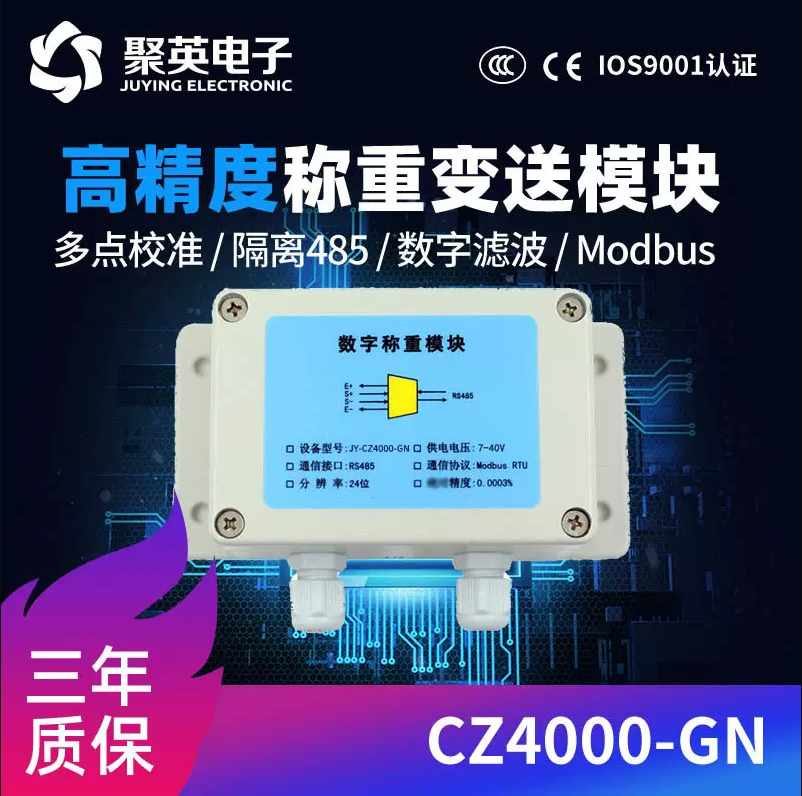

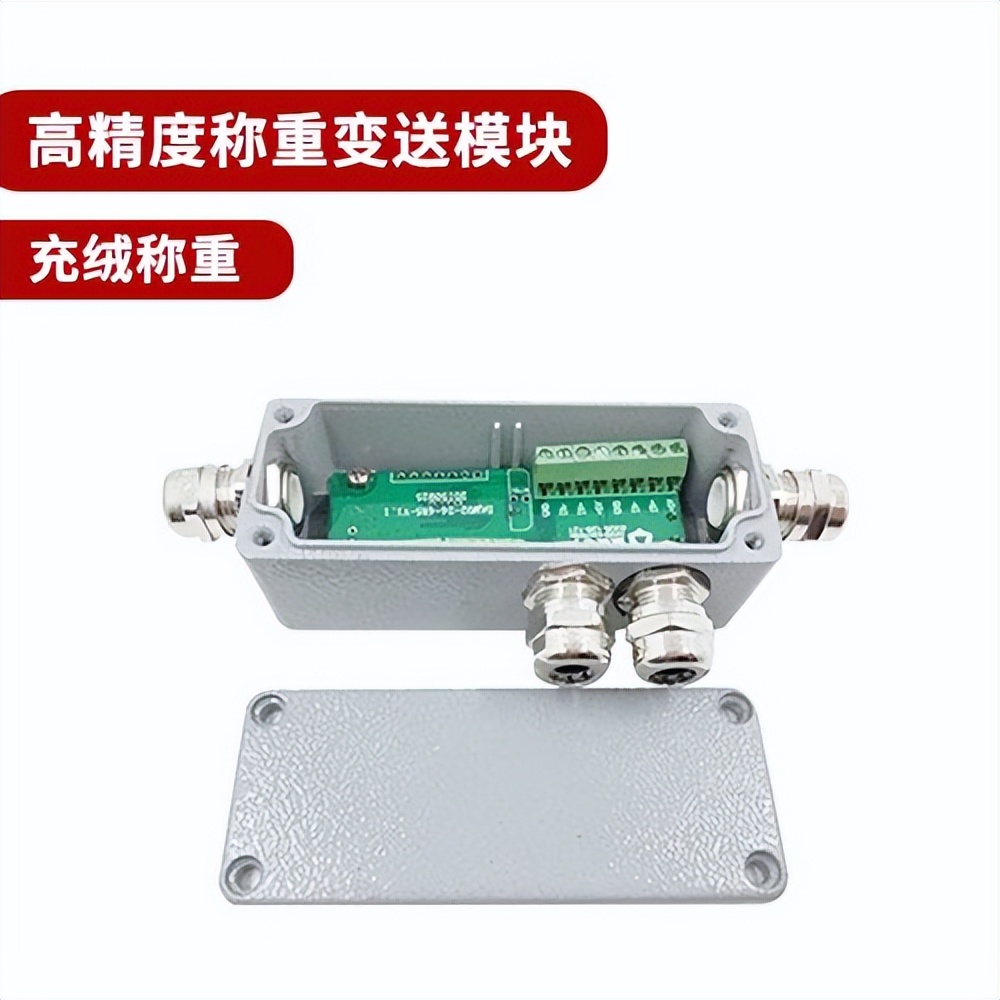

　　聚英电子生产的称重模块，具备多点校准/隔离485/数字滤波/Modbus等特点，以4路称重模块为例，其产品特点：

　　◆设备供电为宽压DC7-30V供电，隔离设计;

　　◆通讯采用RS485隔离设计，提高设备的抗干扰能力;

　　◆采用24位高分辨率AD，可接4路称重传感器，采集称重数据;

　　◆设备支持设定采样周期、滤波频率;

　　◆通信波特率支持:2400,4800,9600,19200,38400(默认为9600，可修改)﹔

　　◆通信协议为标准modbus协议，支持发送Modbusrtu/Asc ii控制指令;

　　◆产品可设置0-255个设备地址，默认设备地址为0，使用广播地址254;

　　◆支持2点线性标定和多点分线性标定。

　　安装注意事项

　　1、称重传感器要轻拿轻放，尤其对于用合金铝材料作为弹性体的小容量传感器，任何振动造成的冲击或者跌落，都很有可能造成很大的输出误差;

　　2、设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合，使倾斜负荷和偏心负荷的影响减至最小;

　　3、在水平调整方面，如果使用甲的是称重传感器的话，其底座的安装平面要使用水平仪调整直到水平;如果是多个传感器同时视量的情况，那么底座的安装面要尽量保持在一个水平面上，这样做的目的主要是为了保证每个传感器所承受的力量基本—致;

　　4、按照其说明中称重传感器的量程选定来确定所用传感器的额定载荷;

　　5、为防止化学腐蚀。安装时宜用凡士林涂称重传感器外表面。应避免阳光直晒和环境温度剧变的场台使用;

　　6、在称重传感器加载装置两端加接铜编织线做的旁路器;

　　7、电缆线不宜自行加长，在确实需加长时应在接头处锡焊，并加防潮密封胶;

　　8、在称重传感器周围最好采用一些挡板把传感器罩起来，这样做的目的可防止杂物掉进传感器的运动部分，影响其测星精度;

　　9、传感器的电缆线应远离强动力电源线或有脉冲波的场所，无法避竞时应把称重传感器的电缆线单独穿入铁管内，并尽量缩短连接距离;

　　10、按其说甲中的称重传感嗪量程选定来确定所用传感器的称定载荷，称重传感器虽然本身具备一定的过载能力，但在安装和使用过程中应进行避免此种情况，有时短时间的超载，也可能会造成传感器永久损坏;

　　11、在高度精度使用场合，应使/称重传感器和仪表在预热30分钟后使用。
