有源信号隔离器和无源信号器的工作原理?

2022-12-12 13:51:42| 来源:聚英电子| | 0

  信号隔离器是指将输入的不同类型的电流或电压信号,变送输出相应匹配的电流或电压信号,并有效提高输入、输出、电源之间的电气隔离性能,所以信号隔离器的主要功能就是保证电流或者电信号能够不受外界干扰,稳定输出。同时信号隔离器为了适应不同的电流或电信号,其产品型号非常多,类型也各不同。

  信号隔离器分有源信号隔离器和无源信号隔离器。

  工作原理

  信号隔离器的原理是将变送器或仪表的信号,通过半导体器件调制转化,然后通过光感或是磁感器件实现隔离转换,然后再实行解调转换回隔离前原信号,同时对隔离后信号的供电电源实行隔离处理,保证转换后的信号、电源、地之间绝对独立。同时对叠加在测量值上的干扰信号进行滤波,以及根据控制系统输入、输出要求对信号进行匹配,因此,隔离、放大、滤波和匹配是信号隔离器所起的作用。

  一些DCS模块自带光电隔离功能,在一些系统中完全可以满足正常工作需求;但系统不可能始终处于正常工作状态,一旦发生事故造成器件损坏,更换隔离器比更换DCS模块更加省时省经费。因此仪控君建议还是需要根据实际情况确定是否安装隔离器。

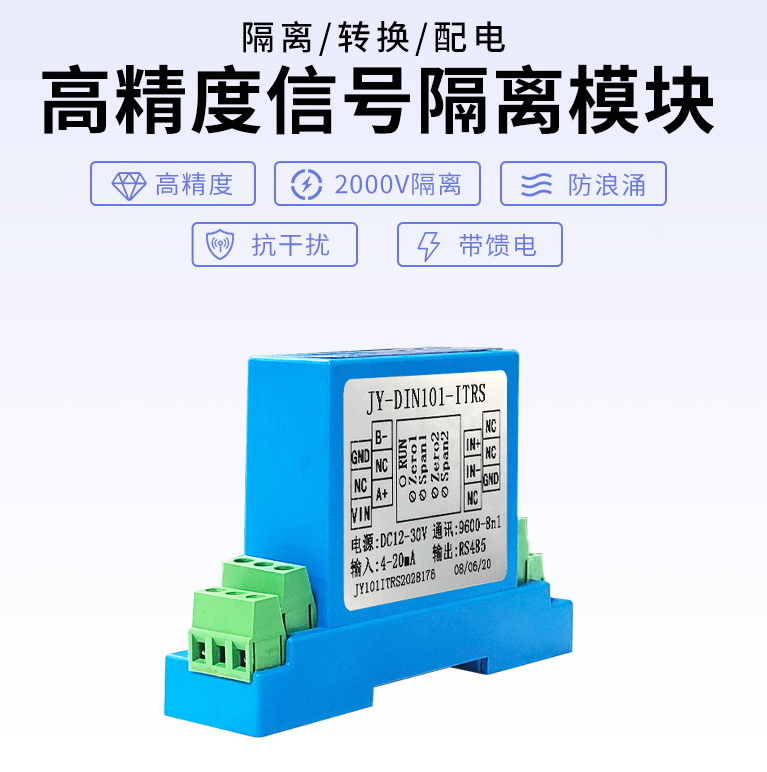

信号隔离模块




  ◆ 有源信号隔离器

  有源信号隔离器由独立的电源供电,以确保隔离器出色工作,模块在输入侧需要有源信号,在输出侧它们则提供经过过滤和放大的信号,根据应用情况输入/输出与电源之间相互隔离。有源信号隔离器包括三端隔离、输入端隔离与输出端隔离。

  ①三端隔离

  三端隔离只需要一个电源,这个电源与测量电路隔离,采用这种技术隔离的模块,它们所有连接在输入端、输出端或者电源上的组件皆不会互相干扰,三端之间也相应地互相电隔离。

  ②输入端隔离

  采用这种隔离技术的模块应该保护输出侧连接的电子设备(例如控制器的输入卡)不受现场的各种干扰。所以,输入端和等电位的输出端和电源部分是电隔离的。

  ③输出端隔离

  采用这种隔离技术的模块应该保护输入侧连接的电子设备(例如控制器的输出卡)不受现场的各种干扰。所以,输出端和等电位的输入端和电源部分是电隔离的。

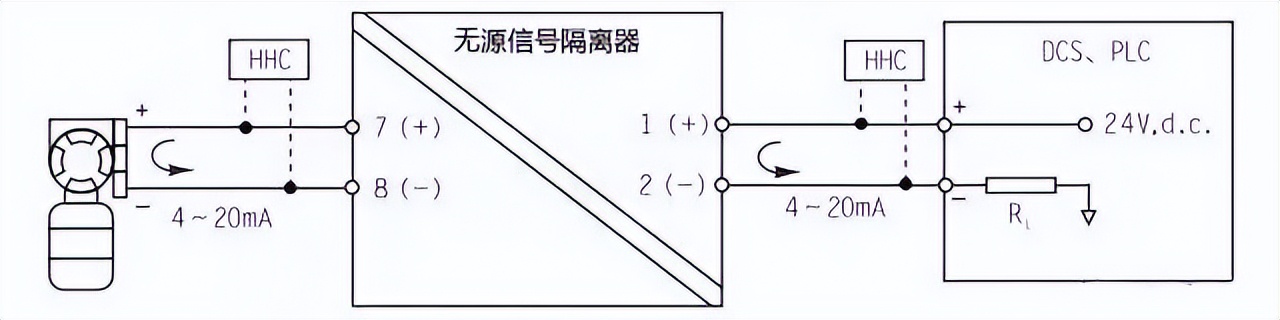

无源信号隔离器




  ◆无源信号隔离器

  无源信号隔离器提供了一种附加和实质性的便利,它无需额外的电源供电,模块的工作电源是通过输入或输出回路提供,其内部电路消耗的电流极小,不影响信号的正确传输。根据信号隔离器的供电方式分输入侧供电、输出侧供电、无源馈电等。

  ①输入侧供电

  采用这种隔离技术时,这些无源信号隔离器从有源输入回路(例如电磁流量计或控制系统输出卡)获取所需的能量用于信号传输和电隔离,输出侧提供经过处理的电流信号用于控制或调节。

  ②输出侧供电

  采用这种隔离技术时,这些无源信号隔离器(输出侧获取能量)从有源输出回路(最好是从控制系统输入卡用辅助电源供电的)获取所需的能量用于信号传输和电隔离。

  ◆无源馈电隔离器

  采用这种隔离技术时,这些模块从有源输出回路获取所需的能量用于信号传输和电隔离,无源馈电隔离器把这种从输出回路获得的能量另外还供给一个连接在输入侧的无源检测探头(例如压力变送器),检测探头借助于提供的能量发出一个有源信号,通过无源馈电隔离器电隔离并且从输出侧输出。

  随着现代数字化技术的不断发展,信号隔离器的作用越来越大,信号隔离器的技术也取得了很大的发展,所以如今的信号隔离器不仅仅是具有上面介绍那些属性特点,更可以通过先进的数字化技术,让即使大功率的电流系统依然能够不受干扰,稳定输送电流或者电压信号,而且现在这种技术也已经发展得十分成熟,被广泛应用于油田、石化、电力、冶金等行业的重大工程中。
