热电偶测温是这样的

　　热电偶是一种感温元件,是一次仪表，直接测量温度，并把温度信号转换成热电动势信号，再通过电气仪表(二次仪表)转换成被测介质的温度。

　　热电偶测温的基本原理是：两种不同成分的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势--热电动势，这就是所谓的塞贝克效应。

　　两种不同成分的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系，制成热电偶分度表;分度表是自由端温度在o℃时的条件下得到的，不同的热电偶具有不同的分度表。

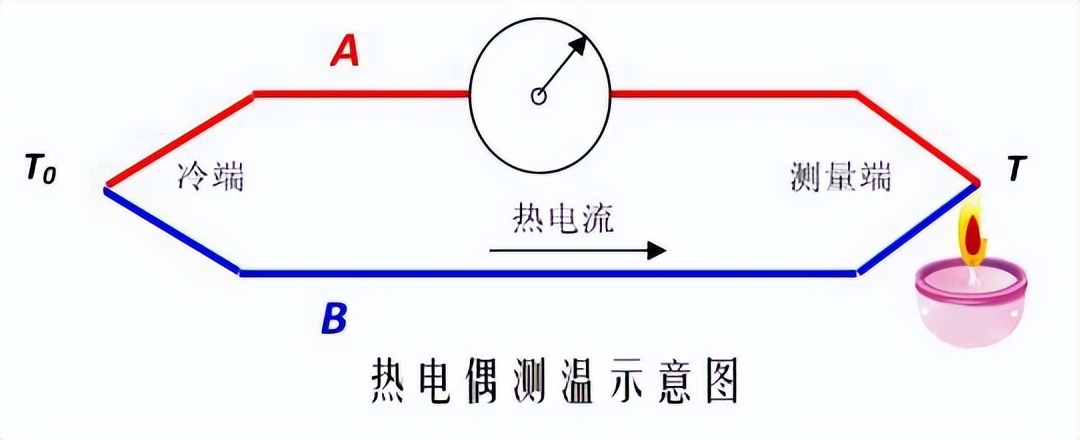

　　在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表，测得热电动势后，即可知道被测介质的温度。热电偶将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。

　　当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这—效应来工作的。

　　两种不同成分的导体(称为热电偶丝材或热电极)两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端(也称为测量端)，另一端叫做冷端(也称为补偿端)﹔冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。

　　测温原理：使用热电偶时，通常利用其中一个结点作为测量端(热端)，用于吸收热辐射而产生“温升”，而另一结点作为参考端(冷端)，并维持恒温。通过检测电流的大小就可以探测热辐射的大小，继而完成测温。

　　热电偶实际上是一种能量转换器，将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题:

　　1、热电偶的热电势是热电偶两端温度函数的差，而不是热电偶两端温度差的函数;

　　2、热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成分和两端的温差有关;

　　3、当热电偶的两个热电偶丝材料成分确定后，热电偶热电势的大小，只与热电偶的温度差有关;若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。

　　由于热电偶的材料一般都比较贵重(特别是采用贵 金属时)，而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷 端(自由端)延伸到温度比较稳定的控制室内，连接到仪表端子上。必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，本身并不能消除冷端温度变化对测温的影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。  

　　在使用热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与热电偶连接端的温度不能超过100℃。
