控制继电器的作用有哪些?

　　控制继电器适用于远距离接通和分断交、直流小容量控制电路，可以在电力驱动系统中起到保护和控制作用并能进行信号转换。控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

　　继电器是一种常用于自动控制电路的电子控制装置，其实就是用较小的电流来控制较大电流的“自动开关”，所以在电路中起到自动调节，安全保护，转换电路等作用。

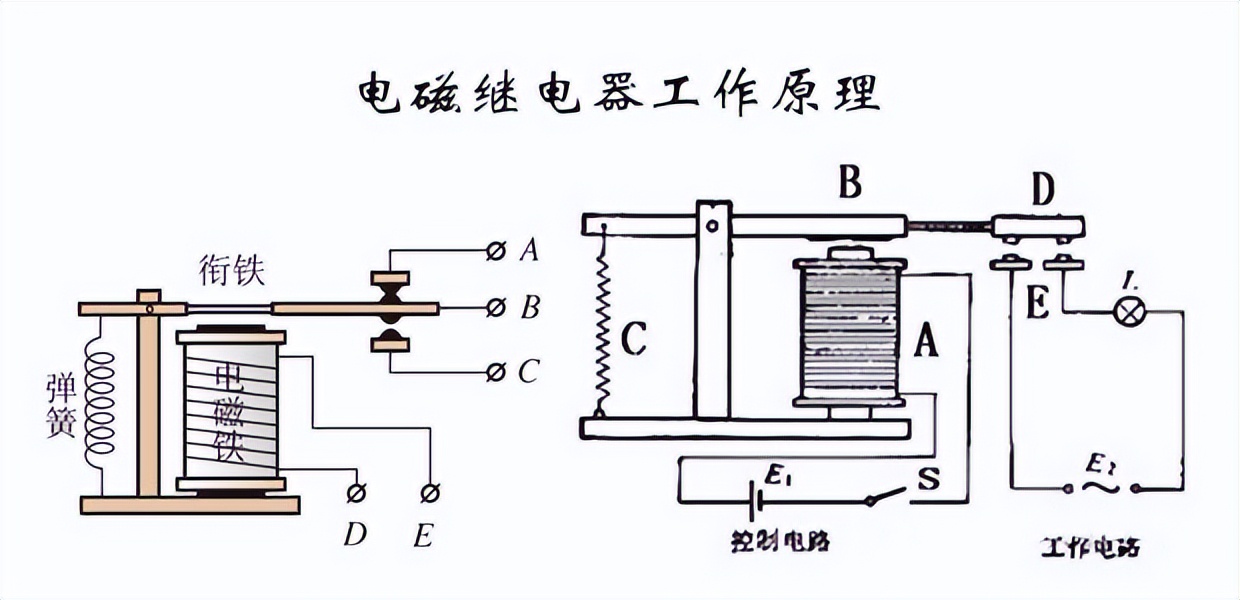

　　电磁继电器的结构，由铁芯，线圈，接线柱，接触簧等组成。如果在线圈两端加一个电压，线圈内就会流过一个电流，从而产生电磁效应，衔铁就会克服返回弹簧对磁芯的拉力，使衔铁的动触点与静触点(常开触点)发生吸合。在线圈断电后，电磁吸力也随之消失，铁线被弹簧反力作用回到原来的位置，使动触点与原来的静触点(常闭触点)相吸合。如此吸合，释放，达到电路内引通，切断的目的。

　　任何交流电磁继电器，其铁芯都嵌有铜制短路环，而直流继电器则没有。

　　工作特性：

　　1、额定电压：当继电器工作正常时，线圈需要的电压。由继电器的型号决定，交流电压或直流电压均可。

　　2、DC电阻：可在万用表上测试继电器线圈的直流电阻。

　　3、吸收电流：继电保护能产生吸引动作的最低电流。一般情况下，所给电流要稍大于吸合电流，以便继电器稳定地工作。而且对线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生大电流而烧坏线圈。

　　4、放电电流：继电释放产生最大电流。在吸合状态下，继电器的电流减小到一定程度后，继电器又回到未通电的释放状态。此时电流远小于吸收电流。

　　5、开关电压和电流：允许继电器负载的电压和电流，决定了继电器控制电压和电流的能力，使用时不可超过这个值，否则易损坏继电器的接触点。

　　控制继电器用途广泛，种类繁多，聚英电子按其输入量不同分为如下几类：

　　①电压继电器：可以根据电压变化而工作的继电器，如用于电动机失压、欠压保护的交直流电压继电器;用于绕线式电动机制动和反转控制的交流电压继电器。用于直流电动机反转及反接制动的直流电压继电器等。用于电气设备或电动机免于过电压和欠电压的一种保护电器器件。将电压继电器线圈并联接入在主电路中，感测主电路的线路电压，电压继电器的过电压参数整定值一般为被保护线路额定电压的1.05～1.2倍。

　　②电流继电器：可以根据电流变化而工作的继电器，被用于电动机和其他负载的过载及短路保护、以及直流电动机的磁场控制或失磁保护等。电流继电器是接在主回路当中，当回路中的电流达到电流继电器规定范围外的电流值时这时就会跳开主回路同时发生相关信号。电流继电器通常用于自动控制电器的电路中，进行通过较小的电流去控制较大电流的自动 开关 ，进行转换电路起到安全保护的作用。

　　③时间继电器：这种继电器从接受信号到执行元件动作有一定时间间隔，如起电动机时用以延时切换起动电阻、电动机能耗制动和生产过程的程序控制等所用的继电器。利用电磁原理或机械原理实现延时控制电路。也可以说时间继电器是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。

　　④热继电器：供交流电动机过载及断相保护用的继电器。在电路发生过载情况时，过载电流会通过热继电器，使得双金属片发热并弯曲，等金属片弯曲到一定位置后，就会推动动作机构带动触点动作，实现断开电动机效果，所以能够有效避免线路过载。

　　⑤温度继电器：这种继电器可以供各种设备作过热保护或温度控制。由于电网电压升高，也会导致电动机的铁芯损耗增加而使铁芯发热，这样也会使绕组温升过高或者电动机环境温度过高以及通风不良等.同样会使绕组温度过高、出现后两种情况时，若用热继电器显得无能为力。

　　⑥速度继电器：这种继电器可以供电动机转速和转向变化监测。速度继电器的轴与电动机的轴连接在一起，轴上有圆柱形永久磁铁，永久磁铁的外边有嵌着鼠笼式绕组可以转动一定角度的外环。
