一文读懂称重传感器的转换方法和分类

    称重传感器按转换方法分成了光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阻应变式等8类，在电阻应变式使用最广。

　　光电式称重传感器

　　包括光栅式以及码盘式两种。

　　光栅式称重传感器利用光栅形成的莫尔条纹把角位移转换成光电信号。光栅有两块，一为固定光栅，另一为装在表盘轴上的移动光栅。加上在承重台上的被测物通过传力杠杆系统使表盘轴旋转，带动了移动光栅转动，使得莫尔条纹也随之移动。利用光电管、转换电路以及显示仪表，就可以计算出移过的莫尔条纹数量，测出光栅转动角的大小，从而确定与读出被测物质量。

　　码盘式传感器的码盘(符号板)是一块装在表盘轴上的透明玻璃，上面带有按一定编码方法编定的黑白相间的代码。加在承重台上的被测物通过传力杠杆使表盘轴旋转时，码盘也随之转过一定角度。光电池将透过码盘接受光信号并转换成电信号，然后由电路进行数字处理，最后在显示器上显示出代表被测质量的数字。光电式传感器曾主要用在机电结合秤上。

　　液压式称重传感器

　　在受被测物重力P作用时，液压油的压力增大，增大的程度和P成正比。测出压力的增大值，就可确定被测物的质量。液压式传感器结构简单而牢固，测量范围大，但准确度一般不超过1/100。

　　电容式称重传感器

　　它利用电容器振荡电路的振荡频率f与极板间距d 的正比例关系工作(图6 )。极板有两块，一块固定不动，还有一块可移动。在承重台加载被测物时，板簧挠曲，两极板之间的距离发生变化，电路的振荡频率也随之变化。测出频率的变化即可求出承重台上被测物的质量。电容式传感器耗电量少，造价低，准确度为1/200～1/500。

　　主要优点

　　电阻、电感与电容是电子技术中的三大类无源元件，电容式传感器是将被测量的变化转换成电容量变化的传感器，它实质上就是一个具有可变参数的电容器。

　　电容式传感器具有下列优点：

　　(1)高阻抗，小功率，仅需很低的输入能量。

　　(2)可获得较大的变化量，从而具有较高的信噪比以及系统稳定性。

　　(3)动态响应快，工作频率可达几兆赫，稠b接触测量，被测物是 导体或半导体均可。

　　(4)结构简单.适应性强，可在高低温、强辐射等恶劣的环境下工作，应用较广。

　　随着电子技术及计算机技术的发展，电容式传感器所存在的易受干扰与易受分布电容影响等缺点不断得以克服，并且开发出容栅位移传感器和集成电容式传感器：因此它在非电量测量和自动检测中得到广泛应用，可测量压力、位移、转速、加速度、A度、厚度、液位、湿度、振动、成分含量等参数。电容式传感器有着很好的发展前景。

　　主要缺点缺点一：输出阻抗高，负载能力差

　　缺点二：输出特性非线性

　　缺点三：寄生电容影响大

　　电磁力式称重传感器

　　它利用承重台上的负荷与电磁力相平衡的原理工作。在承重台上放有被测物时，杠杆的一端向上倾斜;光电件检测出倾斜度信号，经放大后流入线圈，产生电磁力，使用杠杆恢复至平衡状态。对产生电磁平衡力的电流进行数字转换，就可确定被测物质量。电磁力式传感器准确度高，可达1/2000～1/60000，但是称量范围仅在几十毫克至10千克之间。

　　磁极变形式称重传感器

　　铁磁元件在被测物重力作用下发生机械变形时，内部产生应力并引起导磁率变化，使得绕在铁磁元件(磁极)两侧的次级线圈的感应电压也随之变化。测量出电压的变化量即可求出加到磁极上的力，进而确定被测物的质量。磁极变形式传感器的准确度不高，一般为1/100，适用在大吨位称量工作，称量范围为几十至几万千克。

　　振动式称重传感器

　　弹性元件受力后，其固有振动频率与作用力的平方根成正比。测出固有频率的变化，即可求出被测物作用在弹性元件上的力，进而求出其质量。振动式传感器有振弦式和音叉式两种。

　　振弦式传感器的弹性元件是弦丝。当承重台上加有被测物时，V形弦丝的交点被拉向下，且左弦的拉力增大，右弦的拉力减小。两根弦的固有频率发生不同的变化。求出两根弦的频率之差，即可求出被测物的质量。振弦式传感器的准确度较高，可达1/1000～1/10000，称量范围为100克至几百千克，但结构复杂，加工难度大，造价高。

　　音叉式传感器的弹性元件是音叉。音叉端部固定有压电元件，它以音叉的固有频率振荡，并可测出振荡频率。当承重台上加有被测物时，音叉拉伸方向受力而固有频率增加，增加的程度与施加力的平方根成正比。测出固有频率的变化，即可求出重物施加于音叉上的力，进而求出重物质量。音叉式传感器耗电量小，计量准确度高达1/10000～1/200000，称量范围为500g～10kg。

　　陀螺仪式称重传感器

　　转子装在内框架中，以角速度ω绕X轴稳定旋转。内框架经轴承与外框架联接，并可绕水平轴 Y 倾斜转动。外框架经万向联轴节与机座联接，而且可绕垂直轴Z 旋转。转子轴 (X轴)在未受外力作用时保持水平状态。转子轴的一端在受到外力(P/2)作用时，产生倾斜而绕垂直轴Z 转动(进动)。进动角速度ω与外力P/2成正比，通过检测频率的方法测出ω，即可求出外力大小，进而求出产生此外力的被测物的质量。

　　陀螺仪式传感器响应时间快(5秒)，无滞后现象，温度特性好(3ppm)， 振动影响小， 频率测量准确精度高，故可得到高的分辨率(1/100000)和高的计量准确度(1/30000～1/60000)。

　　电阻应变式称重传感器

　　利用电阻应变片变形时其电阻也随之改变的原理工作。主要由弹性元件、电阻应变片、测量电路和传输电缆4部分组成。

　　板环式称重传感器

　　板环式称重传感器的结构具有明确的应力流线分布、输出灵敏度高、弹性体为一整体、结构简单、受力状态稳定、方便于加工等优点。现在在传感器生产中还占着较大的比例,而对这种结构传感器的设计公式目前还不很完善。因为这种弹性体的应变计算比较复杂,通常在设计时把它看作为圆环式弹性体进行估算。特别是对1t及以下量程的板环式传感器设计计算误差更大,同时往往还会出现较大的非线性误差。

　　板环式称重传感器用途与特点：结构紧凑、防护性能好。精度高、长期稳定性好。适用于吊钩秤、机电结合秤及其它力值的测量。

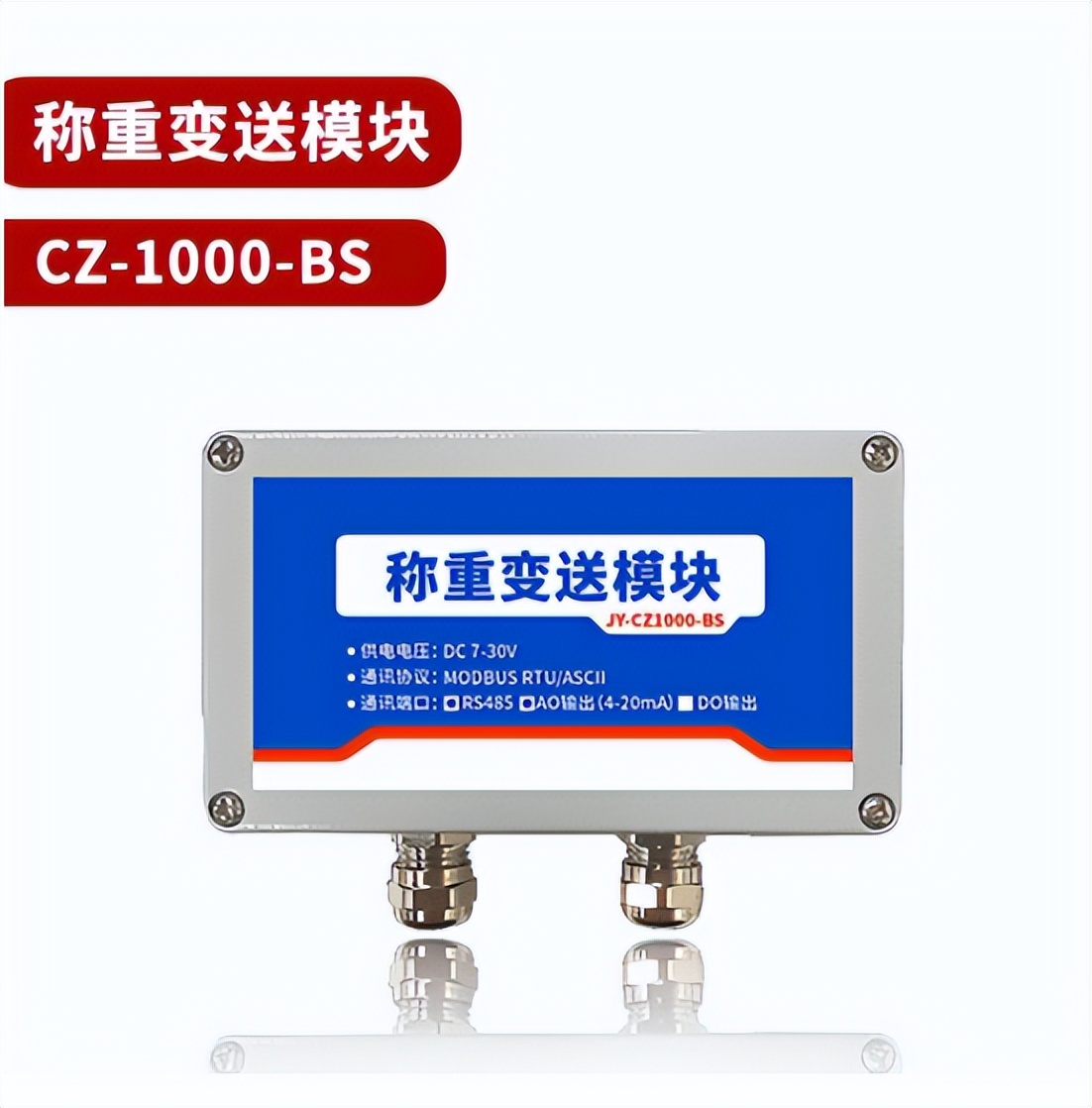

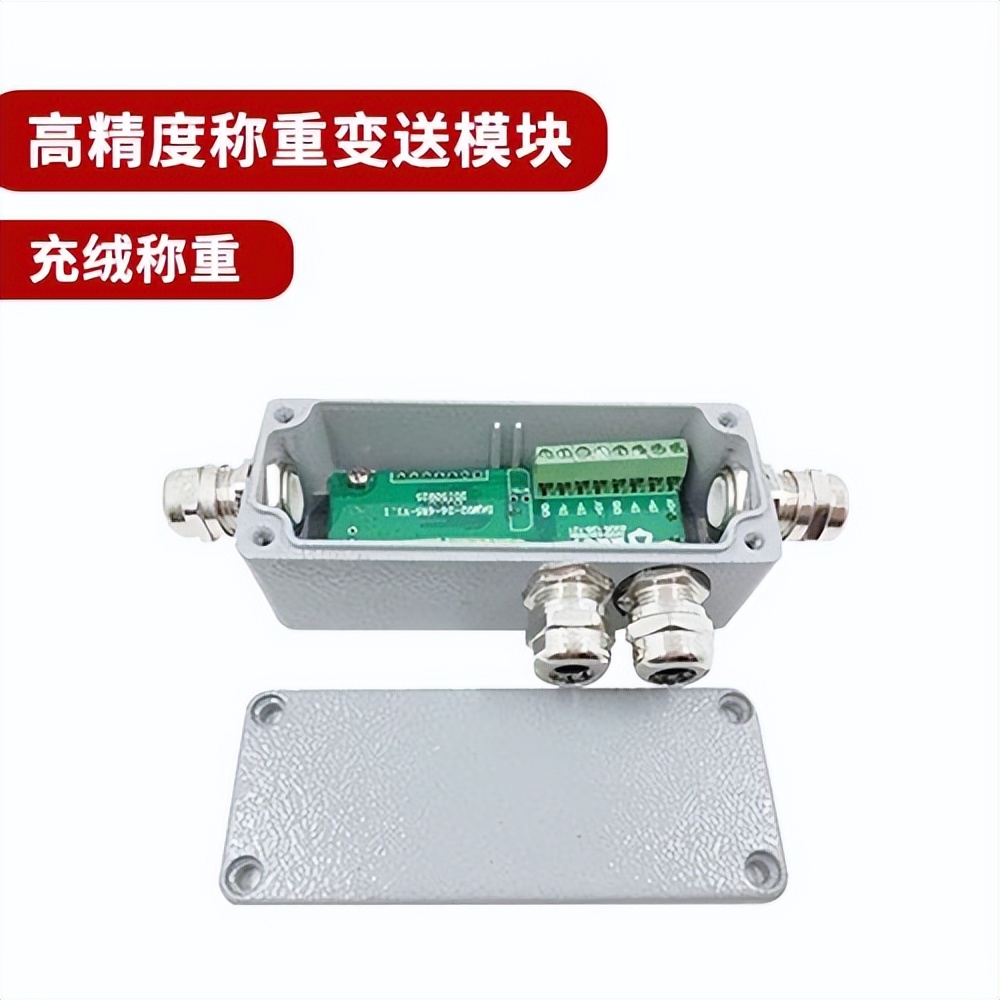

　　数字式称重传感器

　　1.定义

　　数字称重传感器是一种能将重力转变为电信号的力-电转换装置，它主要就是指集电阻应变式称重传感器、电子放大器(英文简称AMC)、模数转换技术(英文简称ADC)、微处理器(简称MCU)于一体的新型传感器。

　　2.特点以及应用

　　数字称重传感器与数字计量仪表技术的发展已逐渐成为称重技术领域的新宠，其以调试简便高效、适应现场能力强等优势正在该领域崭露头角。

　　3.S型定义

　　S型称重传感器是传感器中最为常见的一种传感器,主要用在测固体间的拉力和压力，通用也人们也称之为拉压力传感器，因此它的外形像S形状，所以习惯上也称S型称重传感器，这种传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用在吊秤，配料秤，机改秤等电子测力称重系统。
