「技术」热电阻的结构特点

热电阻通常是和显示仪表、记录仪表以及电子调节器配套使用，可以直接测量各种生产过程中从 -200℃ 至 + 600℃ 范围内的液体、蒸汽以及气体介质及固体表面的温度。

　　组成部分

　　普通型热电阻由感温元件(金属电阳丝)、支架、引线、保护套管及接线盒等基本部分组成。为避免电感分量，热电阻丝常采用双线并绕，制成无感电阻。

　　1、感温元件(金属电阻丝)

　　由于铂的电阻率较大，而且相对机械强度较大，通常铂丝的直径在(0.03~0.07) mrn±0.005mm。可单层绕制，若铂丝太细、电阻体可做得小，但强度低，若铂丝粗，虽强度大，但电阻体积大了，热惰性也大，成本高。由于铜的机械强度较低，电阻丝的直径需较大，一般为0.1mm+0.005mm的漆包铜线或丝包线分层绕在骨架上，并涂卜绝缘漆而成。由于铜电阻的温度低，故可以重叠多层绕制，一般多用双绕法，即两根丝平行绕制，在末端把两个头焊接起来，这样工作电流从一根热电阻丝进入，从另根热电阻丝反向出来，形成两个电流力向相反的线圈，其磁场方向相反，产生的电感就互相抵消，故又称无感绕法。这种双绕法也有利于引线的引出。

　　2、骨架

　　热电阻是绕制在骨架上的，骨架是用来支持和固定电阻丝的。骨架应使用电绝缘性能好、高混下机械强度高，体膨胀系数小、物理化学性能稳定、对热电阻无污染的材料制造，常用的是云母、石英、陶瓷、玻璃及塑料等。

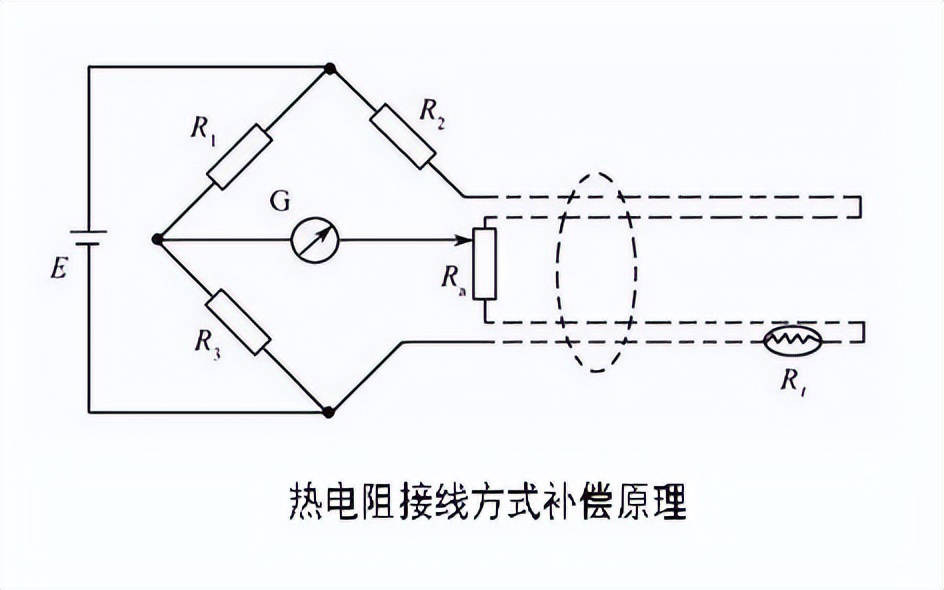

　　3、引线

　　引线的直径应当比热电阻丝大几倍，尽量减少引线的电阻，增加引线的机械强度和连接的可靠性，对于工业用的铂热电阻，一般采用lmm的银丝作为引线;对于标准的铂热电阻可采用0.3 rnrn的铂丝作为引线;对于铜热电阻则常用0.5mm的铜线。

　　在骨架上绕制好热电阻丝,并焊好引线之后，在其外面加上云母片进行保护。再装入外保护套管，并和接线盒或外部导线相连接，即得到热电阻传感器。

　　结构特点

　　( 1 )端面热电阻：端面热电阻感温元件是由特殊处理的电阻丝缠绕制成的，紧贴在温度计的端面。它与一般轴向热电阻相比的话，就能更正确和快速地反映被测端面的实际温度，适用于测量表面的温度。

　　( 2 ) WZ 系列装配热电阻：通常由感温元件、安装固定装置和接线盒等主要部件组成，具有测量精度高，性能稳定可靠等优点。实际运用中以 Pt100 铂热电阻运用最为广泛。

　　( 3 )隔爆型热电阻：隔爆型热电阻通过特殊结构的接线盒，把接线盒内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引起爆炸。

　　( 4 )WZPK 系列铠装铂热电阻：铠装热电阻是由感温元件、引线、绝缘材料、不锈钢套管组合而成的坚实体，有下列优点：体形细长，热响应时间快，抗振动，使用寿命长等优点。

热电阻不仅广泛应用于工业温度测量，还被制成标准参考仪器，是工业物联网常用品。
