什么是热电偶漂移?

2023-01-31 09:21:03| 来源:聚英电子| | 0

  热电偶作为温度测量的主要设备,广泛应用于工业物联网中。在热电偶常发故障、异常中,有一个叫做漂移的现象,对此,聚英电子展开解读。

  温度测量是在热处理行业工作的关键因素之一。但是,如今,用于进行这些测量的R型和N型贱金属热电偶传感器自其最初的开发(分别是110年前和50年前〉以来,其性能的发展几乎没有改变或改善。

什么是热电偶漂移?

  热电偶是一种温度测量装置,由两条彼此不同的导体或导线连接在一起。连接的一端称为热结。这些导线或异种金属的另一端称为冷端。

  在工业领域,带有热电偶传感器的多点温度仪表,被广泛应用于监测最佳热量分布,并防止在高温、高压和腐蚀条件下出现过热点或导致催化剂过早失活。然而,大多数传统的多点热电偶探头设计有两个主要弱点:

  • 可靠性:在极端工艺条件下,硫化氢(H2S)污染会影响传统氧化镁(氧化镁)电缆。硫化氢污染会改变测量精度,甚至导致反应失控。

  • 尺寸:热电偶多是内置式的,占据催化剂床中的宝贵空间,这会导致不希望的压降和沟道效应。

  一种新型的、坚固的多点热电偶探头设计,通过将热电偶套管和热电偶传感器集成在单个探头中(可以节省空间)来解决这些问题,在解决故障漏洞的同时提供更高效的催化反应。专利技术帮助自动化系统,提供更可靠、精确的过程控制,有助于提高安全性、盈利能力和正常运行时间。

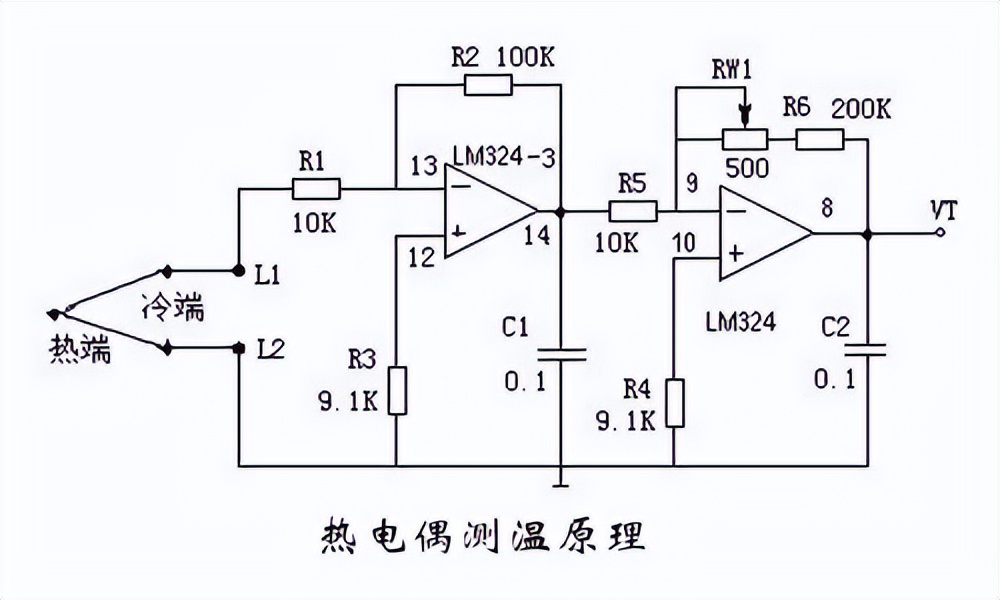

热电偶测温原理

  热电偶漂移和迁移

  催化加氢裂化装置通常会遇到恶劣的环境,这对过程仪表提出了巨大的挑战。虽然所有热电偶探头都会随着时间而漂移,但在制定设计限制和选择仪器供应商时,通常不会考虑机械应力、磨损和硫化氢污染。不幸的是,这些问题会导致数据完全丢失,从而威胁过程安全、反应控制和效率。

  在这些类型的应用中,行业对多点温度仪器接触液体部件的可用寿命的期望通常是一个或两个单位的运营周期或周转时间,或36至48个月。随着行业需求的变化,人们希望有更长的寿命周期(例如,5至7年),这促使人们对更长的仪器和设备寿命周期的需求增加。

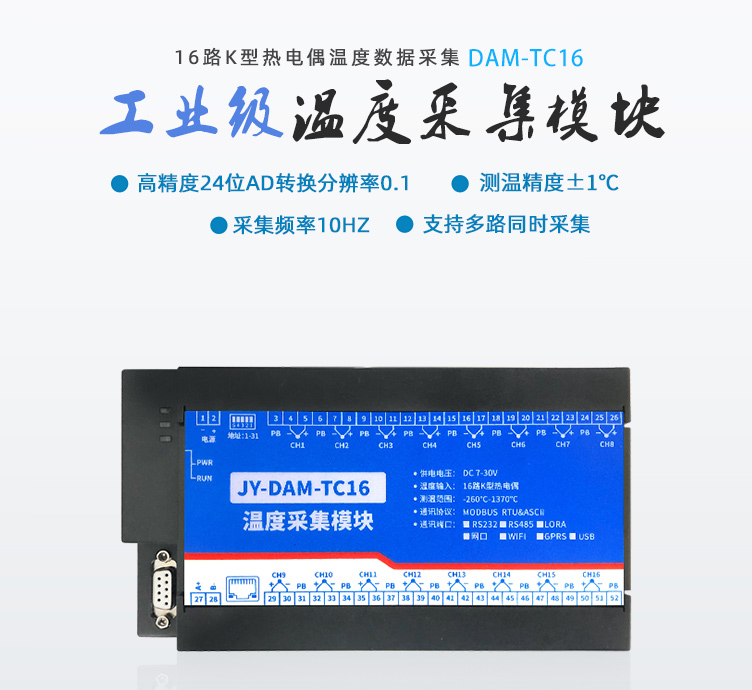

DAM-TC16 温度采集模块

  在很多工业应用中都发现了有缺陷的热电偶探头,并且正在系统地影响所有仪器制造商。在对这种情况进行科学检查之后,发现这两种现象会降低热电偶测量的性能,可以单独发生也可能同时发生:

  1、热电偶漂移

  氧化镁粉末的化学污染,会导致构成热电偶导线的两种不同金属成分发生变化,塞贝克效应或热电效应就会导致电位差发生变化。虽然局部热接点仍然保持完整,但一种或两种金属的电导率变化会改变测量电压,从而对测量精度产生负面影响。

  2、热接点迁移

  如果硫化氢渗透到氧化镁粉末中,会在热电偶引线之间远离热接点的位置形成新的导电键(电短路)。热电偶仍然工作,仍能显示数值,但这些数值是错误的。

  如果已识别出一个或多个有缺陷的热电偶传感器,运营人员可能会决定在下一次计划设备维护期间解决该问题。根据故障的严重程度及其安全关键性,判断是否需要对传感器进行特殊维护,这可能会导致设备计划外停机。

  热电偶漂移简单,使用简单。在恶劣的高温环境中使用热电偶会改变材料的物理状态。

  造成这种情况的主要原因是:

  ①氧化

  ②热敏元件的冶金学变化一汽化

  ③大气污染和防护外套

  这些导致元素的原始起始合金或异种金属略微变为基本不同的合金。
