正确辨别交流电流变送器的优劣

　　交流电流变送器市场，竞争激烈，真假优劣难辨，对应用造成了一定难度，在此聚英电子以常用0.5级精度的交流电流变送器为例，从以下方法着手来辨别真假优劣。

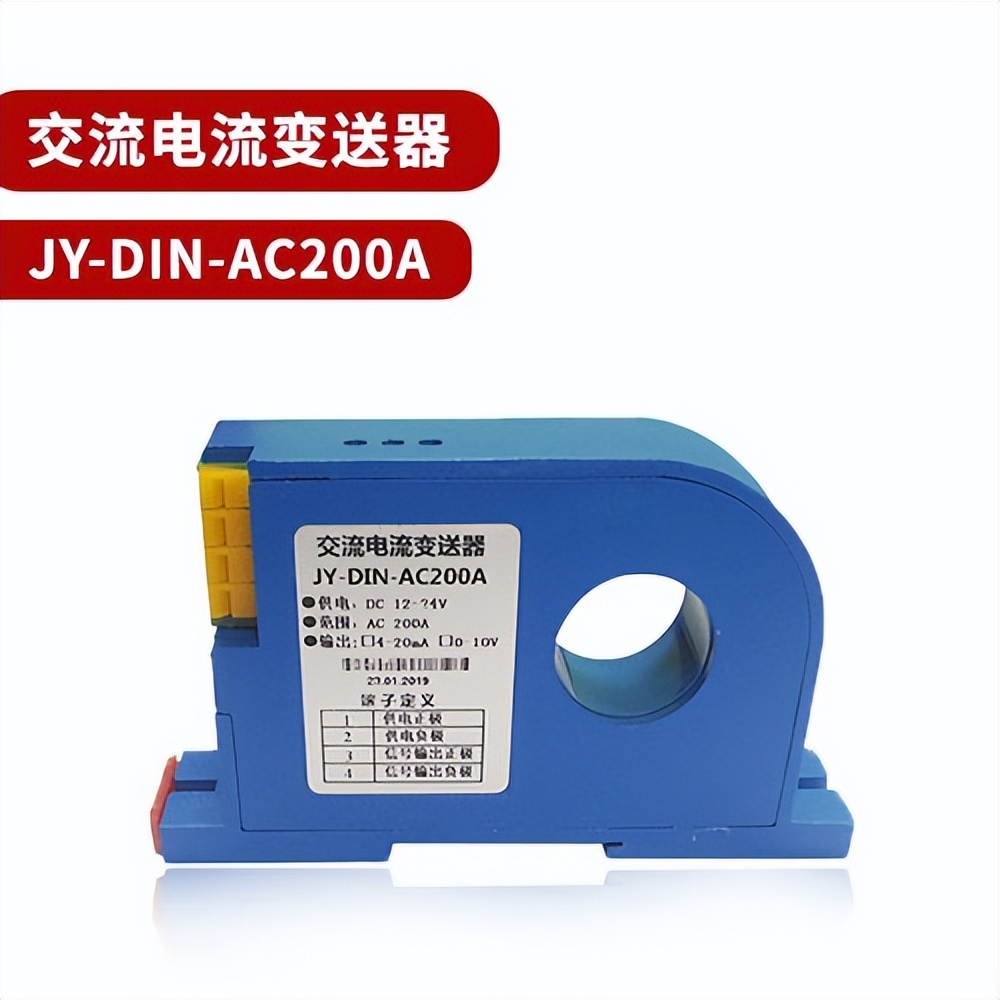

交流电流变送器是组合电流互感器﹑电流变送器于一体的新—代交流电流变送器，可以直接将被测主回路交流电流转换成按线性比例输出的DC4~2OmA(通过250电阻转换ⅣC1~5V或通过50OS电阻转换DC2~10V)恒流环标准信号，连续输送到接收装置《计算机或显示仪表》。

　　(1)基准要稳，4mA是对应的输入零位基准，基准不稳·谈何精度线性度，冷开机3分锺内4mA的零位漂移变化不超过4.000mAO.5%以内：(即3.98 —4.02mA)，负载250上的压降为0.995-1.005V，国外IC芯片多用昂贵的能隙基准，温漂系数每度变化10ppm3;

　　(2)内电路总计消耗电流<4mA，加整定后等于4.000MA而且有源整流滤波放大恒流电路不因原边输入变化而消耗电流也随之变化，国外IC芯片采用恒流供电;

　　(3)当工作电压24.000V时，满里程20.000mA时，满里程20.000MA的读数不会因负载0-700业变化而变化：变化交流电流变送器干扰信号不超过20.000mA0.5%以内;

　　(4)当满里程20.000MA时，负载250.Q时，满里程20.000mA的读数不会因工作电压15.000V-30.000V变化而变化：变化不超过20.000mAO.5%以内;

　　(5)当原边过载时，输出电流不超过25.000MA+10%以内，否则PLC/DCS内供变送器用的24V工作电源和A/D输入籍位电路因功耗过大而损坏，另外交流电流变送器内的射随输出亦因功耗过大而损坏，无A/D输入籍位电路的更遭殃;

　　(6)当两线之间因感应雷及感应浪涌电压超过24V时要相位，不得损坏变送器;一般在两线之间并联1-2只TVS瞬态保护二极管1.5KE可抑制每20秒间隔一次的20毫秒脉宽的正反脉：中的冲击，瞬态承受冲击功率1.5KH—3KW;

　　(7)产品标示的线性度0.5%是最大误差还是相对误差，可以按以下方法来辨别方可一目了然：符合下述指标是真的线性度0.5%、边输入为零时输出4mA正负0.5%(3.98-4.02mA)，负载250Q上的压降为0.995-1.005V原边输入10时输出5.6mA正负0.5%(5.572—5.628mA)负载250欧姆上的压降为1.393-1.407v。

　　原边输入258时输出8mA正负0.5%(7.96-8.04mA)负载2509上的压降为1.990-2.010V;

　　原边输入50N时输出12mA正负0.5%(11.94-12.06mA)负载250上的压降为2.985-3.015V;

　　原边输入758时输出16mA正负0.5%(15.92-16.08mA)负载250业上的压降为3.980-4.020V;

　　原边输100时输出20mA正负0.5%(19.90-20.10m4)负载250上的压降为4.975-5.025V;

　　(8)原边输入过载时必须限流：原边输入过载大于125对时输出过流限制]25mA+10%(25.00-27.50mA)负载250上的压降为6.250-6.875V;

　　(9)感应浪涌电压超过24V时有无籍位的辨别：在两线输出端口并一个交流50V指针式表头，用交流50V接两根线去瞬间碰一下两线输出端口，看有无籍位，籍位多少伏可一目了然啦：

　　(10)有无极性保护的辨别：用指针式万用表Ω乘10K档正反测量两线输出端口，总有一次Ω阻值无限大，就有极性保护;

　　(11)有无极输出电流长时间短路保护：原边输入100%时或过载大于125%-200%时，将负载250Ω短路，测量短路保护限制是否在25mA+10%;

　　(12)工业级别和民用商用级别的辨别：工业级别工作温度范围是-25度到+70度，温漂系数是每度变化100ppm，即温度每度变化1度，精度变化为万分之一;民用商用级别工作温度范围是0度(或-10度)到+70度(或+50度)，温漂系数是每度变化250ppm，即温度每度变化1度，精度变化为万分之二点五;交流电流变送器的温漂系数可以用恒温箱或高低温箱来试验验证较繁琐。

　　(13)当工作电压24V接反时不得损坏交流电流变送器，必须有极性保护。
