使用RS485串行通信能做什么？

RS-485总线是一种以数字信号为传输媒介的非接触式、非对称的分布式电子控制系统，在工业领域有广泛应用。RS-485总线是一种基于双绞线（RS485）的现场总线技术。它具有通信距离远、抗干扰能力强等特点。RS-485是一种非对称的分布式电子控制系统，由两个RS235A或RS245A和一个RS485节点组成。它可以由计算机直接控制，也可以由通信设备（如 PLC、单片机等）与 PC机或其它具有通信功能的终端设备（如打印机、扫描仪等）之间进行直接通讯，还可以用串口方式与计算机连接进行数据交换。RS-485总线分为单链总线和多链两种，双链总线是单链总线的一种，但具有双向通信功能，多链是多链总线的一种，其多条数据传输线均可实现双向通信。RS-485最小传输距离为5米，最大传输距离可达100米。

rs485总线接线方式

RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构，在同一总线上最多可以挂接32个节点。

理想用线为双绞线：半双工的两线最好用双绞线中的一对，这样两线双绞，加在两线上的干扰电平抵消实现抗干扰效果。全双工时接收两线用一对，发送两线用另一对。RS485没有功率传输要求，所以对线径要求不高。

实际工程中，通常采用室外阻水双绞线保证线的保护性能。但有些工程商会用RVV线缆，这也是可以的，但抗干扰性要差些。这样就有工程商采用RVVP线缆（带屏蔽），这个并不好，因为线间电容的加大会影响传输质量，需要降低传输的波特率。

波特率的设置与线缆长度（含分支的总长）是有一定对应关系的，线路越长，波特率应该设置的更低比较稳定。

无论选择什么样的线缆，尽可能采用总线架构，减少星形连接，分支线尽可能短，尽量采用菊花链的连接方式，即总线接到第一个结点，再跳到下一个结点。

　　使用RS485串行通信能做些什么?

　　您可能想知道，使用RS485串行通信能做些什么?

　　自动化领域中一个非常常见的例子就是变频驱动器。许多人称它们为电机驱动器。

　　PLC、VFD 和HMI组成的简单网络就可以实现在工业环境中远程控制电机。

　　假设您正在监控注满容器的水泵。您认为注水的速度还不够快，无法满足您的需求。那么通过 RS485 网络，您可以从控制中心远程控制该泵加速运转。

　　之所以可以实现这种远程控制，是因为 HMI 通过 RS485 连接到您的 PLC上。PLC 也通过 RS485 连接到 VFD。

　　PLC 被编程用来监控容器中的水位。如果需要，它还允许手动对流量进行控制。

　　3、总结

　　RS485比旧的 RS232 更快、更通用。

　　用户可以使用更长的电缆，最长可达 1200 米。

　　RS485 的最大特点是可以在一个系统上连接多达 32 台设备。而RS232 一次只能处理一个。

　　您还可以简单地使用端子排。这使得使用 RS485 变得简单。

RS485主要原因是主从式总线的从节点无发起通信的权利，相互之间的通信需要通过主节点中转。而“轮主轮从”总线上的各个节点由于等待总线控制权的时间未知，实时性也无法保证。同时，如果主从式的主节点或者是“轮主轮从”式的获取令牌的节点出现故障，整个总线的工作将瘫痪，风险过于集中。

其次，对驱动器实行“发送态—高阻态”切换以及考虑切换延迟等要求使编程变得复杂。在上电瞬间、ＣＰＵ损坏或者是程序跑飞的情况下，还需要考虑复杂的故障保护等问题，否则将容易引起总线故障。

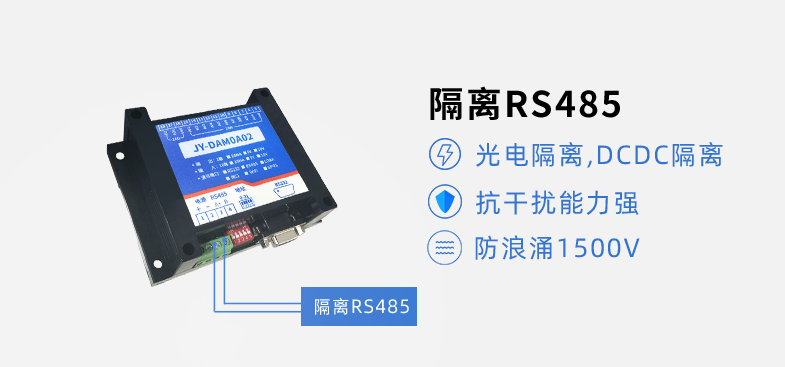

　　RS485为什么需要隔离通讯

　　在各个系统接入总线中往往需要在控制器与收发器中间进行隔离，保证系统的安全与可靠，因为在较远距离的传输时往往会有接地环路、瞬态电压等干扰，因此一个可靠的隔离设计非常重要，以往都是在控制器与收发器的中间接入一个光耦或数字隔离器进行隔离，这造成设计难度与产品体积的增加，尤其是配置成全双工通信时这种情况更为明显。

　　RS485应用

　　RS485的应用包括：过程控制网络，工业自动化，楼宇自动化，安防系统运动控制与电机控制，在工业与仪器仪表中，常常需要在距离很远的多个系统间传输数据，RS485总线标准是工业与仪器仪表中使用非常广泛的物理层总线设计标准之一。

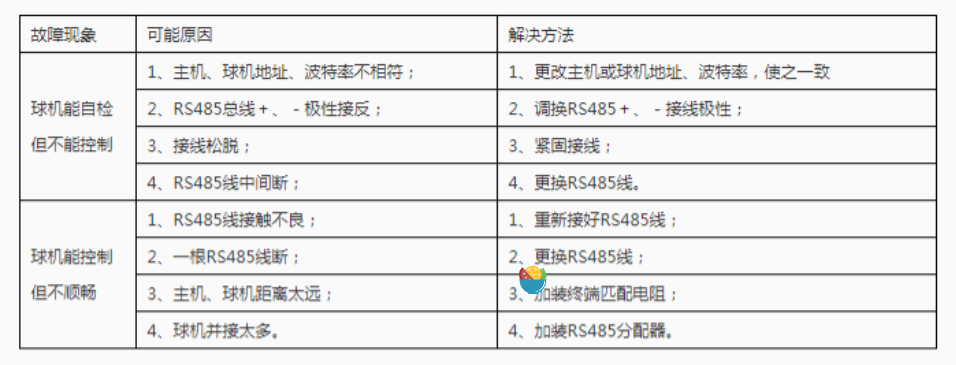

RS485总线常见故障解决
