模拟量输出的常用场合

2023-02-24 11:14:59| 来源:聚英电子| | 0

  模拟量输出,基本上都是在工控应用这一方面,控制工业现场的执行设备,比如控制阀门的开度,控制变频器的调速等等。模拟量是在工控行业常见的信号点,作用是将物理量的值转换为电信号,电信号可以分为电压信号和电流信号。

  在工业生产中,尤其是化工生产,在工艺流程中会使用很多的调节阀门,调节阀是阀门开度可以从0-100%调节的一种常见阀门,在生产过程中,需要根据管道流体的速度,或者其他参数,来控制阀门的开度,而这就需要使用模拟量的输出来进行控制。

模拟量输出的常用场合

  在DCS系统或者PLC系统中,都有模拟量输出的模块,模块可以根据实际的工作需要,选择是电流型的还是电压型的,电流型常用-20mA,电压型的常用的为0-10V,而电流型和电压型比较更常用4-20mA电流型,因为电流信号比电压信号衰减更少,而且在信号是零点的时候,电流为4mA,而电压型却是0V,这样就无法判断信号是真正的零点,还是因为故障出现的断线。

  模拟量输出量程,对应的是执行器的行程,在系统的设置中,可以设置执行器与系统的正反作用,正作用对应的是当电流增大,阀门开度随之增大,反作用则是电流增大,阀门开度随之减小,在选用正作用时,4mA对应阀门的最小开度,20mA对应的是阀门最大开度。

  在接线过程中,一般的调节阀门都为两线制,如ABB阀门执行器,为两线制接线方式,信号线与电源线合二为一。控制变频器,变频器一般应用在电机调速控制上,而对于变频器的频率给定,最常用的方式就是模拟量输入。

  变频器的模拟量输入接口根据厂家的设计,可以支持4-20mA电流信号和0-10V电压信号,而在变频器的设置中,可以根据实际的控制要求,将模拟量量程与电机速度进行匹配,比如4mA电流值对应变频器的0Hz,也就是电机的0速度,20mA对应变频器的50Hz,就是电机的额定转速。

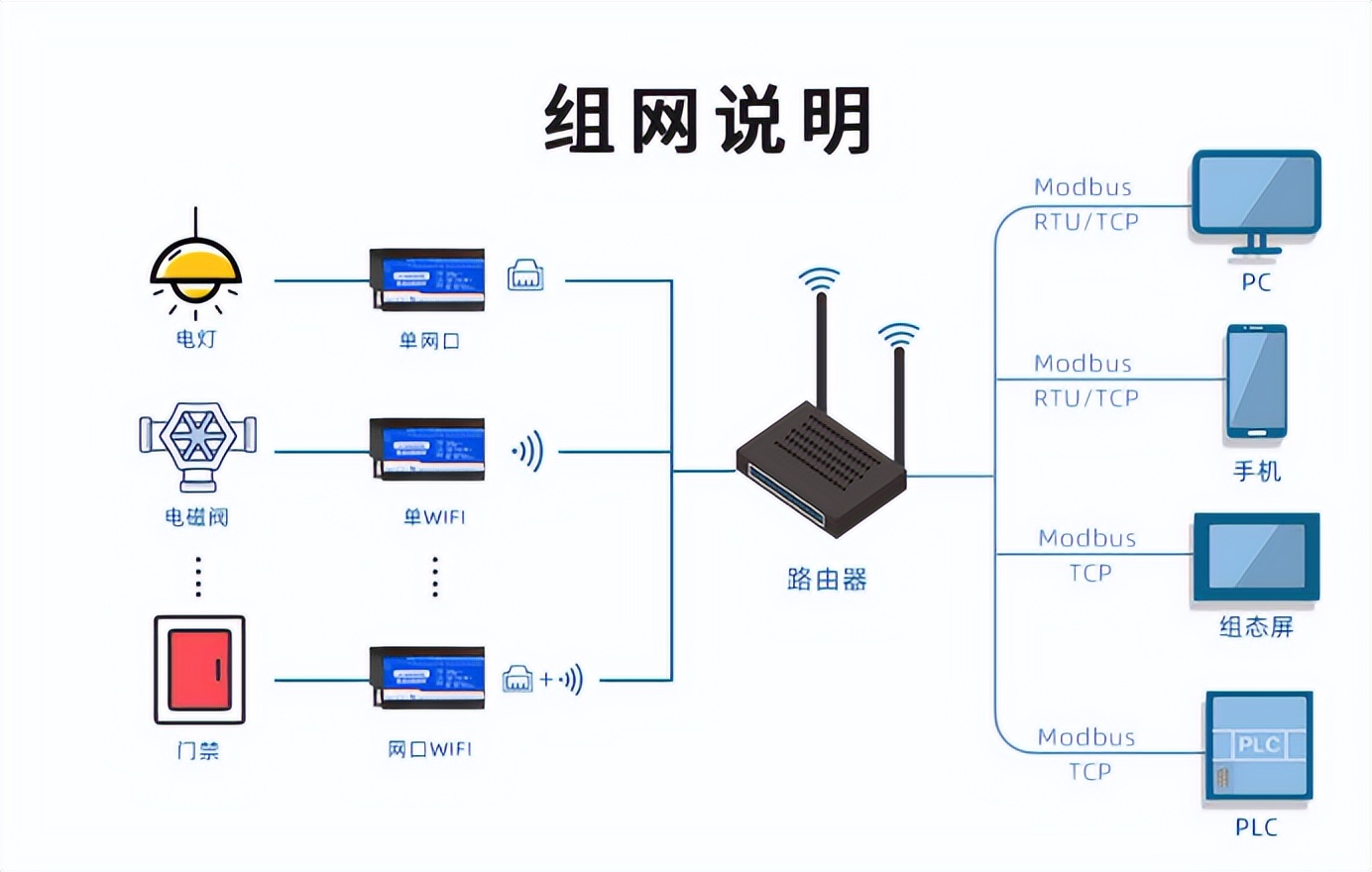

组网说明

  在变频器的调速控制中多用于恒压,或者恒速控制上,比如说恒压供水系统,可以采用两种方式进行模拟量的给定,一种是直接用压力变送器的输出接到变频器的模拟量给定上,另一种方式是通过PLC的模量输出控制变频器。模拟量与变频器的连接要考虑防止干扰,采用屏蔽电缆,而且两端都要可靠接地,因为变频器在工作时会产生谐波,影响模拟量的信号质量。

  在工业生产中,尤其是化工生产,在工艺流程中会使用很多的调节阀门,调节阀是阀门开度可以从0-100%调节的一种常见阀门,在生产过程中,需要根据管道流体的速度,或者其他参数,来控制阀门的开度,而这就需要使用模拟量的输出来进行控制。

  在DCS系统或者PLC系统中,都有模拟量输出的模块,模块可以根据实际的工作需要,选择是电流型的还是电压型的,电流型常用的为4-20mA,电压型常用的为0-10V,而电流型和电压型比较更常用地为4-20mA电流型,因为电流信号比电压信号衰减更少,而且在信号是零点的时候,电流为4mA,而电压型却是0V,这样就无法判断信号是真正的零点,还是因为故障出现的断线。

应用场合

  模拟量输出量程,对应的是执行器的行程,在系统的设置中,可以设置执行器与系统的正反作用,正作用对应的是当电流增大,阀门开度随之增大,反作用则是电流增大,阀门开度随之减小,在选用正作用时,4mA对应阀门的最小开度,20mA对应的是阀门最大开度。

  以上两种仅仅是模拟量输出的常见的使用场合,对于模拟量在工业控制中使用越来越多,在使用过程中,要充分考虑信号的衰减,干扰等等因素。
