热电偶的冷端温度校正法有哪些?

2023-03-02 10:35:31| 来源:聚英电子| | 0

  对于已选定的热电偶,当参考端温度恒定时,则总的热电动势成测量端温度的单值函数。即一定的热电势对应着一定的温度,而热电偶的分度表中,参考端温度均为0度。但在应用现场,参考端温度时刻变化,不可能恒定0度,这就会产生测量误差,这就是热电偶要进行温度补偿的原因。在实际应用中常把热电偶的参考端称为冷端。

热电偶的冷端温度校正法有哪些?


  热电偶冷端温度补偿的方法有:

  1.冰浴法

  常用在实验室,即把参比端温度恒定在0度,但做起来成本高、难度大。

  2.冷端温度校正法

  常用在要求不高的现场,即当冷端温度无法恒定为0度,就需要对仪表的指示值进行修正。做起来容易但误差较大。

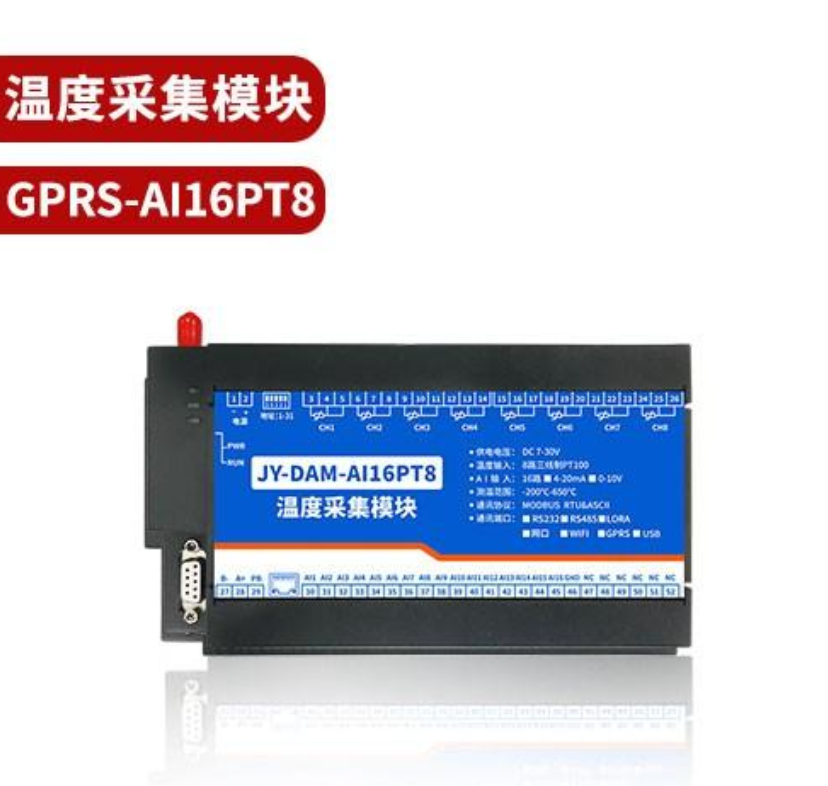

GPRS-AI 16PT8


  3.补偿电桥法

  较少单独使用,是利用不平衡电桥产生的电势来补偿热电偶冷端温度变化所引起的热电势变化值。补偿电桥有单独产品,也有做在仪表内的。

  4.补偿导线法

  这是经常使用的方法,即把热电偶延长,把冷端引至温度较稳定的地方(通常为控制室),然后由人工来调正冷端温度,即把仪表零点调至室温,或由仪表内电路进行自动补偿。

在控制室检测热电偶时,必须考虑到环境温度的影响,即冷端温度,具体计算方法如下:实际温度毫伏值=控制室端热电偶毫伏值+控制室环境温度毫伏值,然后查热电偶分度表,得出实际温度值。其中控制室环境温度可以通过把补偿导线(或短接块)短接来测得。

冷端温度校正法:因各种热电偶的分度关系是在冷端温度为0℃时得到的,如果测温热电偶的热端为t℃,冷端温度为t0℃(t0>0℃),就不能用测得的E(t,t0)去查分度表得t,必须根据下式进行修正:

E(t,0)=E(t,t0)+E(t0,0)

式中:E(t,0) —冷端为0℃而热端为t℃时的热电势;

E(t,t0) —冷端为t0℃而热端为t℃时的热电势;

E(t0,0) —冷端为t0℃时应加的校正值。

热电偶主要有断线、接触不良等故障,具体判别办法是测量热电偶的电阻,正常时是导通的,电阻值只有几欧姆,另外可以测量热电偶的毫伏值,与正常值进行比较,可以判断是否接触不良。

补偿导线的作用是将热电偶冷端(参比端)延伸到温度恒定的地方与显示仪表相连接的一种导线,不是进行冷端补偿。不同分度号的热电偶必须采用不同的补偿导线,而且极性不能接错。

常用热电偶补偿导线

热电偶分度号

100℃时毫伏值

热电偶材质

补偿导线材质(颜色)(型号)

K型(WRKK)

4.095 mv

镍锘—镍硅

铜—康铜(红—蓝)(SC)

S型(WRSK)

0.645 mv

铂铑10—铂

铜—铜镍(红—绿)(KC)


对于贵金属热电偶把热电偶延长也是不可能的,因为价格太高行不通,就用热电特性相近的廉金属来做延长导线,中间温度定则是应用补偿导线的理论基础。补偿导线并不能自动补偿热电偶冷端温度的变化,仅只是将热电偶冷端引至温度较稳定的地方而已,补偿还要由人工和仪表来进行。因此补偿导线应该叫做热电偶延长线,这样才不会给人造成错误的理解。
