法兰蝶阀种类有多少？

　　蝶阀法兰叫法兰盘又叫带凸缘零件，是管道中阀门与管子互相连接的一种产品，蝶阀专用法兰与普通的法兰都一样 ，就是内孔不一样。蝶阀专用法兰内孔小，多了一个槽插管用。

　　蝶阀法兰可以是单独型，也可以是组合型的，如阀门两端的法兰，便于安装螺栓。管子的一端与另一端法兰与法兰连接，或者是连接接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰是指管道装置中配管用的法兰，阀门上是指阀门的法兰，法兰有孔眼，螺栓使两法兰紧连，法兰间是用衬垫密封。

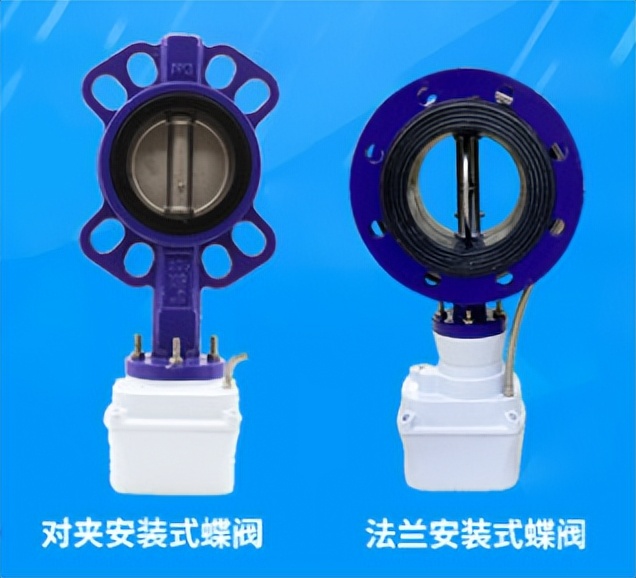

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式分为较密封型和硬密封型两种。软密封蝶阀一般采用橡胶环密封，硬密封蝶阀通常采用金属环密封，按连接形式分为法兰连接和对夹式连接，按传动方式分为手动、齿轮传动、气动、液动和电动几种。对于蝶阀种类繁多，以及在特殊工况中，对应使用的蝶阀产品也是不一样的，所以对于这类的阀门，应当与工程师另行选型!

　　【蝶阀法兰材质】

　　20号、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L。

　　【密封面形式】

　　平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)、槽面(G)、榫槽面(TG)、环连接面(RJ)。

　　【按石化行业标准】

　　螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不标注)。

　　【按机械行业标准】

　　蝶阀法兰图片

　　蝶阀法兰图片整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

　　【按国家标准】

　　整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

　　【按化工行业标准】

整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。

　　【按工作压力分类】

　　1，真空蝶阀，工作压力低于标准大气压的蝶阀。

　　2，低压蝶阀，公称压力PN<1.6MPa的蝶阀。

　　3，中压蝶阀，公称压力PN为2，5--6.4MPa的蝶阀。

　　4，高压蝶阀，公称压力PN为10。0--80.0MPa的蝶阀。

　　5，超高压蝶阀，公称压力PN>100MPa的蝶阀。

　　【按密封形式分类】

　　1，强制密封蝶阀：①弹性密封蝶阀。密封比压由关闭时阀板挤压阀座，阀座或阀板的弹性产生;②外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。

　　2，充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。

　　3，自动密封蝶阀。密封比压由介质压力自动产生。
