一文读懂NTC热敏电阻器的特点

　　NTC(Negative Temperature Coefficient)热敏电阻器是指随温度上升电阻显著减小、具有负温度系数特点的热敏电阻器。它是以锰(Mn)、钴(Co)、镍(Ni)、铁(Fe)、铜(Cu)和铝(Al)等金属氧化物为主要材料，采用陶瓷工艺制造而成。

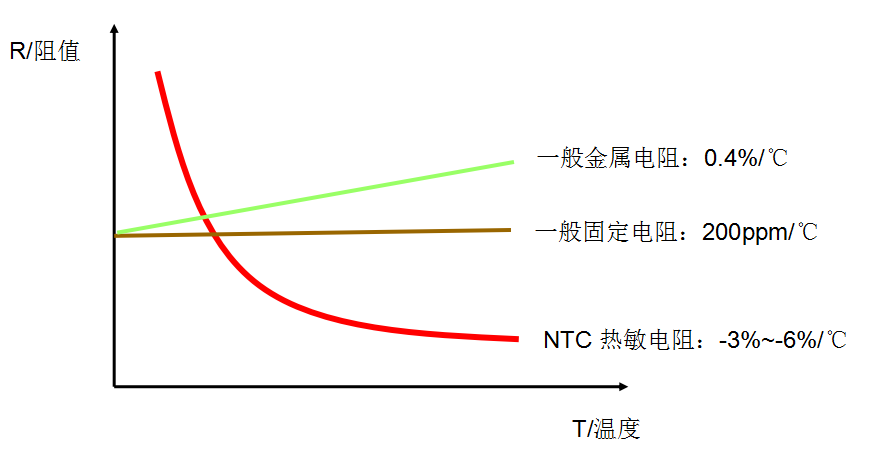

　　NTC热敏电阻器的阻值与温度的关系是近似符合指数函数规律的，并可做出电阻-温度特性曲线，阻值与温度成一一对应的关系，利用NTC热敏电阻器的这一阻温特性，可由测量电阻值而推算出温度的高低，它是NTC热敏电阻器测温的基础。

　　NTC热敏电阻器在测温中应用的主要特点是：①灵敏度较高，其电阻温度系数要比其电阻温度系数要比金属大10～100倍以上，温度系数为-3%～ -6%，能较容易地检测出0.1℃的温度变化;②工作温度范围宽，常温器件适用于-55℃～350℃温度范围;③体积小，芯片可做到0.3*0.3*0.2mm以下甚至更小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度;④使用方便，电阻值可在0.1～1000kΩ间任意选择;⑤易加工成复杂的形状，可大批量生产;⑥价格低廉，性价比高。

NTC热敏电阻器及温度传感器是一种以过渡金属氧化物为主要原材料制造的半导体陶瓷元件，属于负温度系数热敏电阻器，它具有电阻值随着温度值的变化而相应变化的特性，即电阻值随着温度上升而下降。利用着一特性将其串联在电源回路中时，就可以有效的抑制浪涌电流，并且完成抑制浪涌电流以后，利用电流的持续作用，将功率型NTC热敏电阻值下降到非常小的程度，也可以用于温度测量和在计量设备，晶体管电路中的温度补偿。

　　由于NTC热敏电阻器的以上特点，所以在应用方面，它不仅可以作为测量元件(如测量温度、流量、液位等)，还可以作为控制元件(如热敏开关、限流器)和电路补偿元件。NTC热敏电阻器广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域，发展前景极其广阔。

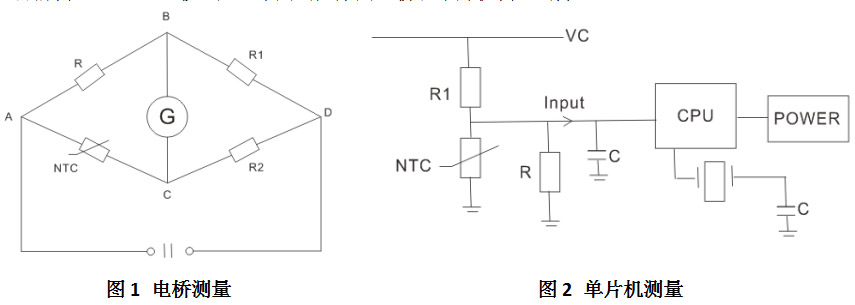

　　目前测温型NTC热敏电阻器常用的是采用电桥和单片机测量的方法。

　　　ntc热敏电阻原理

　　ntc热敏电阻原理是当电源开关打开时，NTC 热敏电阻处于冷态，电阻值较大，可有效抑制流经电阻体的浪涌脉冲电流，在浪涌脉冲电流和工作电流的双重作用下，NTC 热敏电用温度会上升，由于其本身具有负温度系数特性，所以温度升高，电阻值急剧下降。

　　NTC热敏电阻可在交流线路上或是在桥式整流器的直流输出处事联使用，达到抑制开机浪涌电流的作用。其工作原理是：当电源开关打开时，NTC热敏电阻处于冷态，电阻值较大，可有效抑制流经电阻体的浪涌脉冲电流，在浪涌脉冲电流和工作电流的双重作用下，NTC热敏电用温度会上升，由于其本身具有负温度系数特性，所以温度升高，电阻值急剧下降。在稳态负载电流下，其电阻值将会很小，只有冷态下的1/20~1/50左右，对电流的限制作用会较小，消耗的功率很小，不会影响到整个电源的效率。所以在电源同路中使用时恒电子功率型NTC热敏电阻是抑制开机浪涌电流，保护电子设备免遭破坏的最为简便最为有效的措施。在抑制浪涌方面应用的有MF72、MF73、MF74系列NTC热敏电阻。

　　ntc热敏电阻测温范围

　　在实际应用中，NTC热敏电阻的工作温度范围到底是多少?在多少范围内才是安全的?这里，以聚英电子NTC热敏电阻器为例来为大家解析NTC热敏电阻的工作温度范围。

　　在实际应用中，应尽量使功率型NTC热敏电阻工作在额定的工作温度范围内，如超出规定的上、下限温度，可能会引起功率型NTC产品的失效或损坏。

　　•应注意不要使其工作在潮湿的环境中，因为过于潮湿的环境会加速功率型NTC热敏电阻的老化。

　　•由于功率型NTC热敏电阻受环境温度影响较大，一般在产品规格书中给出的是常温下(0～25℃时)的最大稳态电流。

　　•部分国外品牌的功率型NTC热敏电阻产品给出的是0~65℃时的最大稳态电流，这样会更加符合产品的实际使用时的状态。

　　•功率型NTC热敏电阻器最大电流减额曲线如下图所示。在最高或最低工作温度条件下，额定电流将会成线性减额到零。
