「蝶阀」蝶阀的结构原理及使用方法

　　由于蝶阀阀板的运动带有擦拭性，故大多数蝶阀可用于带悬浮固体颗粒的介质，依据密封件的强度也可用于粉状和颗粒状的介质。

　　蝶阀的阀杆长度总体高度较小，开启和关闭速度决，在完全开启时，具有较小的流体阻力，当开启到大约15"至7'之间时，又能出行灵敏的流量控制，螃阀的结构原理最适合于制作大口径阀门。

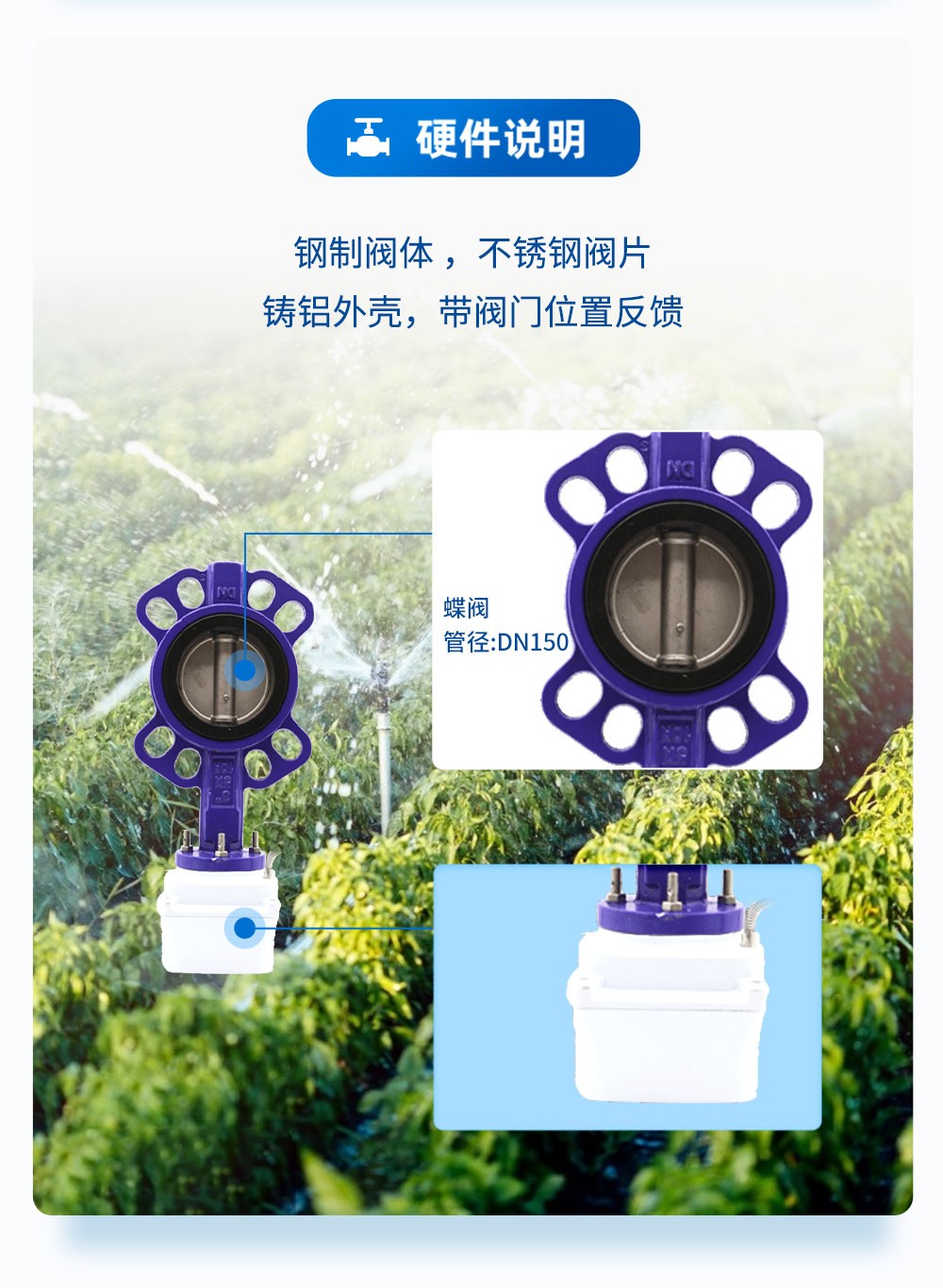

　　蝶阀启闭件是一个圆盘形的蝶板(由两个对称的圆盘组成)。在两侧碟形座底板上各安装一个与轴心线垂直并与碟形座连为一体的销轴。通过旋转手轮或手柄使动环向里转动并带动碟形座一起旋转以实现启闭动作。

　　种类

　　根据连接方式：法兰式、对夹式。

　　根据密封面材料;软密封、硬密封。

　　根据结构形式，蝶法可分成以下类型：

　　中心对称的、偏置的(单偏心、双偏心和三偏心)、斜置

　　特点

　　(1)结构简单，外形尺寸小。由于结构紧凑，结构长度短，体积小，重量轻，适用于大口径的阀门。

　　(2)流体阻力小，全开时，阀座通道有效流通面积较大，因而流体阻力较小。

　　(3)启闭方便迅速，调节性能好，蝶板旋转90。即可完成启闭。通过改变蝶板的旋转角度可以分级控制流量。

　　(4)启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

　　(5)低压密封性能好，密封面材料一般采用橡胶、塑料、故密封性能好。受密封圈材料的限制，蝶阀的使用压力和工作温度范围较小。但硬密封蝶阀的使用压力和工作温度范围，有了提高。

　　在下列工况条件下，推荐选用蝶阀:

　　①要求节流、调节控制流量;

　　②泥浆介质及含固体颗粒介质;

　　③要求阀门结构长度短的场合;

　　④要求启闭速度快的场合;

　　⑤压差较小的场合。

　　在双位调节、缩口的通道、低噪声、有气穴和气化现象，向大气少量渗漏，有磨蚀性介质时，可以选用蝶阀。

　　在特殊工况条件下节流调节或要求密封严格，或磨损严重、低温(深冷)等工况条件下使用蝶阀时，需使用特殊设计金属密封带调节装置的三偏心或双偏心的专用蝶阀。

　　软密封蝶阀适用于通风除尘管路的双向启闭及调节，冶金、轻工、电力、石油化工系统的煤气管道及水道等。

　　金属对金属线密封双偏心蝶阀适用于供热、供汽、供水及煤气、油品、酸碱等管路，作为调节和截流装置。

　　金属对金属面密封三偏心蝶阀除作为大型变压吸附气体分离控制阀外，还可广泛用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等领域，也适用于化工装置中的煤气管道及水道等一般工业管路上作切断用;还适用于高温高压电站的管道系统;此外还可用于冶金机械、食品医药以及给排水和市政建设等部门作为阀门使用。
