热电偶测得热电势值与实际值偏离处理办法

2023-03-07 09:47:30| 来源:聚英电子| | 0

  热电偶作为一种温度仪表,可以直接测量温度,并把温度信号转换成热电动势信号, 通过电气仪表(二次仪表)转换成被测介质的温度。热电偶测温的基本原理是两种不同成分的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过,此时两端之间就存在电动势——热电动势,这就是所谓的塞贝克效应。随着工业的不断发展,热电偶这种温度仪表已经被广泛地应用于工业测量当中。

  热电偶在测温过程中,可能会出现测得热电势高于实际值,那么就需要我们找出原因,下面是聚英电子对测得热电势高于实际值可能的原因和修理方法所作的说明。

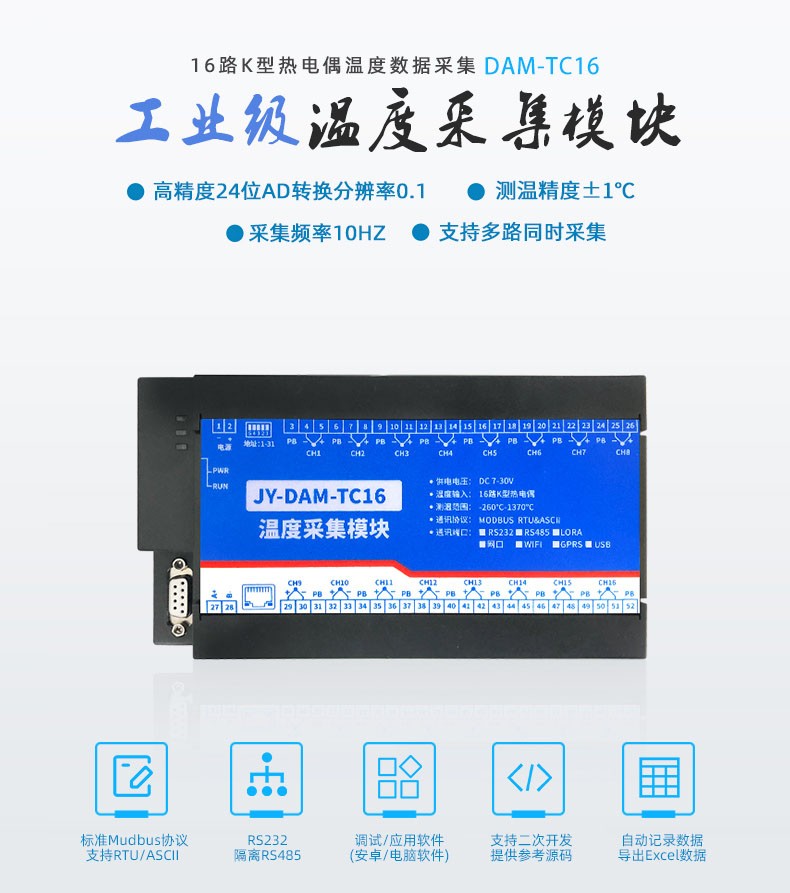

16路K型热电偶DAM1600C

  一、热电偶测温时,如果测得热电势高于实际值,可能的原因及处理办法如下:

  可能原因1:热电极变质;

  处理办法:及时更换热电偶;

  可能原因2:补偿导线与热电偶型号不符;

  处理办法:更换补偿导线,使与热电偶型号配套;

  可能原因3:有干扰信号接入;

  处理办法:检查干扰源,进行排除;

  可能原因4:热电偶参考端温度偏高(测负温时);

  处理办法:调整参考端温度或进行补正;

  可能原因5:热电偶安装方法、位置或插入深度不当;

  处理办法:按规定要求重新安装;

  可能原因6:绝缘破坏造成外电源进入热电偶回路;

  处理办法∶修复或更换绝缘材料;

  可能原因7:补偿导线与热电极连接处两接点温度不同;

  处理办法:延长补偿导线使两接点温度相同;

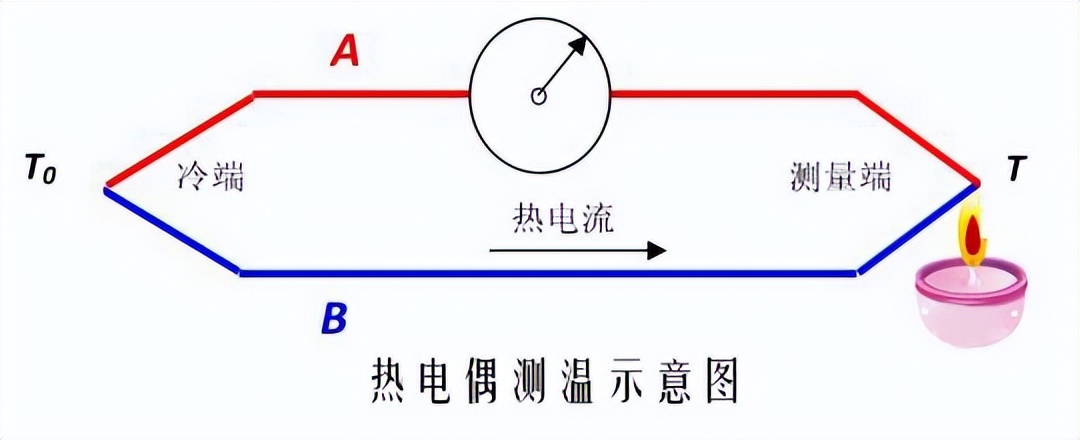

热电偶测温示意图

  二、热电偶测温时,如果测得热电势低于实际值,则可能的原因及处理办法如下:

  可能原因1:热电偶内部电极漏电(局部短路);

  处理办法∶将热电偶电极取出,检查漏电原因,若是因绝缘管绝缘**引起,应予更换;

  可能原因2:热电偶内部潮湿;

  处理办法∶将热电偶电极取出,把热电偶保护管和电极分别烘干,并检查保护管是否有漏气、漏水等现象,对不合格的保护管,应予更换;

  可能原因3:热电极变质或腐蚀;

  处理办法:把变质部分剪去,重新焊接工作端,或更换新的热电偶;

  可能原因4:补偿导线与热电偶的种类配置错误;

  处理办法:换成与热电偶相匹配的补偿导线;

  可能原因5:补偿导线局部短路;

  处理办法:将局部短路处重新绝缘或更换补偿导线;

  可能原因6:热电偶接线盒内接线柱局部短路;

  处理办法∶打开接线盒盖,清洁接线柱,消除造成局部短路的原因,把接线盒盖紧;

  可能原因7∶补偿导线与热电极的极性接反;

  处理办法:重新改接;

  可能原因8:热电偶安装位置不当或插入深度不够(热电偶安装方式有哪些);

  处理办法:改变安装位置或方法及插入深度;

  可能原因:热电偶参考端温度过高或两接点温度不同;

  处理办法︰准确地进行参考端温度补偿;

  可能原因10:热电偶回路电阻过大;

  处理办法:调整电阻,使之符合规定;

  可能原因11︰热电偶保护管表面积垢太多;

  处理办法:拆下热电偶,清除保护管外面的积垢;

  可能原因12:热电偶种类与仪表分度号不一致;

  处理办法:更换热电偶及补偿导线,使之与测量仪表分度号—致。
