什么是电气隔离?

　　所谓电气隔离，指的是两部分电路之间没有直接电气上的连接，这两部分电路之间的信号传递是通过其它方式实现的，如光信号、磁信号等。

　　电气隔离的目的

　　电气隔离的主要目的是为了安全，我们现在的一部分电子产品的电源是市电，并且它有人体可以接触的金属部件，对于这种电子产品需要做电气隔离处理，比如现在最常用的手机充电器。一些因为手机充电时使用造成触电的事故很可能就是电气隔离不达标或老化造成的，所以为了安全我们还是要购买正规的产品。

　　电气隔离是由一个机械开关实现的，当需要时，将部分电路与主电源系统隔离。

　　隔离电路的主要原因是保护电路不受危险电压和电流的影响。即使是很小的交流电流也会造成致命伤害，因此需要一个隔离层来保护患者。隔离还可以保护敏感电路免受工业应用中出现的高电压的影响。如图中的工业实例只是一个高压测量。将传感器与实际高电压隔离，可以测量低压电路。

　　电隔离是将具有非理想效果的部件与其他部件分开。在电子电路中，电介质是通过阻断直流电来隔离的。回顾了电路隔离的必要性后，讨论了介质信号传输和模数隔离器的三种方法，并对每种数字隔离器的实例进行了描述和比较。换句话说，电隔离是一种腐蚀控制方法。导体容易受到来自不同金属的杂散电流的腐蚀。为这些导体提供良好的隔离，这样可以显著地控制腐蚀。

　　电气隔离器件

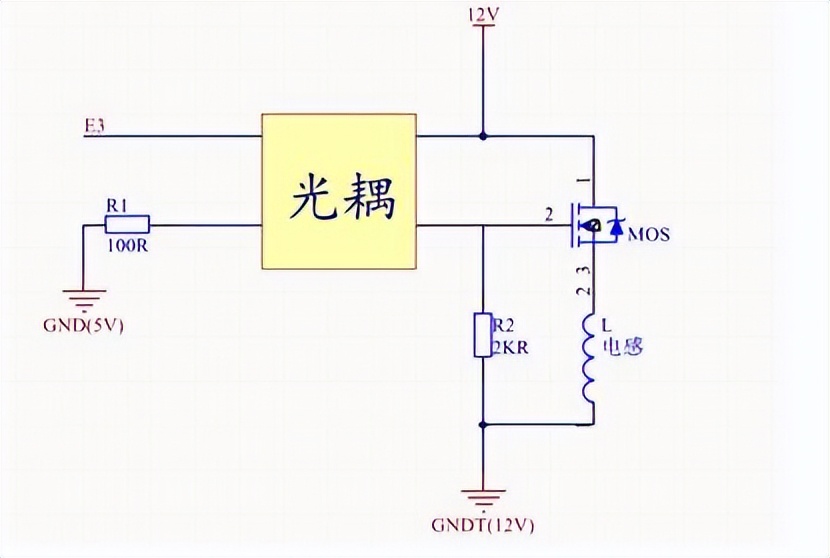

　　具有电气隔离功能的器件有光电耦合器、隔离变压器、霍尔传感器、电流互感器等等。光电耦合器简称光耦，是一种比较常用的电子元器件。光耦是通过光进行信号传递。隔离变压器、霍尔传感器、电流互感是通过磁场进行信号的传递。

　　保护的原理是隔离各种系统或电路中可能出现的高电位。在电缆应用程序中，一个远程驱动程序与接收器隔离。经过如此长的距离，地面可能处于不同的电压。通过隔离，在隔离器中形成电压差而不是敏感电路。

　　隔离中断与其他电路元件有关的高阻抗电路路径形成的回路。通过中断环路，噪声电压出现在隔离层上，而不是接收器或更敏感的部件上。高噪声电压可由外部电流或电压源(例如感应电动机和雷电)耦合。

　　爬电距离和电气间隙

　　可靠的电气隔离不仅要求在电路结构上两部分电路之间没有电气上的连接，而且在空间上要满足一定的距离，即要满足爬电距离及电气间隙的要求。

　　电气间隙定义为两个导电部之间的最短空间距离。这个距离的大小与供电电压及供电设备类别有关，还与污染等级与要求的绝缘类型有关。当然直觉告诉我们的个距离一定是越大越安全。

　　爬电距离定义为两个导电部沿绝缘材料表面之间最短距离。这个距离与两导电部之间的电压、污染等级、材料组类别等有关，当然这个距离也是越大越安全。

　　综上所述，电气隔离要求电路上没有直接电的连接，两部分电路之间还要满足爬电距离和电气间隙的要求。
