聚英电子:法兰阀门安装说明

2023-06-09 10:29:00| 来源:聚英电子| | 0

  法兰阀门顾名思义就是连接方式为法兰的阀门,阀体带有法兰,与管道法兰连接,常见的有法兰闸阀,法兰球阀,法兰蝶阀,法兰截止阀等,大部分的阀门都可以采用法兰连接。由于法兰阀门的特殊性,必须要保持在安装时两个不锈钢法兰阀门的一致性,这里聚英电子和大家分享下法兰阀门安装的具体步骤。

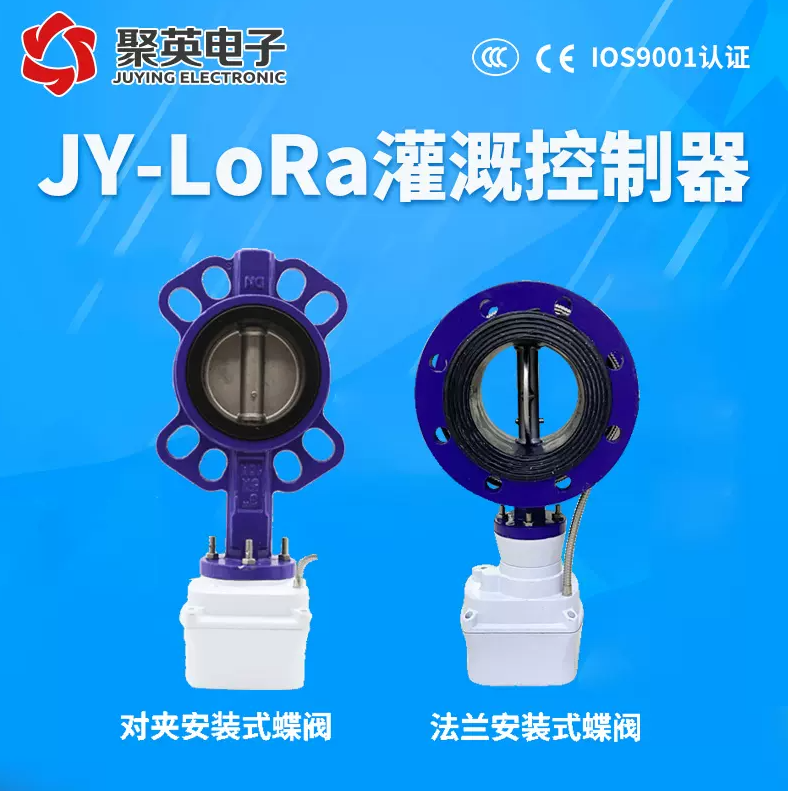

JY-LORA灌溉 法兰阀门




  安装说明:

  1、配管上的法兰面与配管中心线的垂直度及法兰螺栓孔的误差应在允许值的范围内,阀门和配管中心线要取得一致后,在进行安装。

  2、安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;阀门及配管的法兰面应无损伤、划痕等、并保持清洁。特别是采用金属垫圈的时候,法兰盘的切槽应与垫圈相吻合,要涂上红丹进行配研,以确保其密封状态良好。

  3、检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活。各连接部位螺栓,要求均匀拧紧,法兰的紧固要避免用力不均,应按照对称、交易的方向顺序旋紧。

  4、必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性。在紧固螺栓时,要使用与螺母相匹配的扳手,当使用油压,风动工具进行紧固时,注意不要超过规定的力矩。

  5、在安装阀门时,必须预留阀门驱动的必要空间。连接两个法兰时,首先要使法兰密封面与垫片均匀压紧,由此保证靠同等的螺栓应力对法兰进行连接。

  6、法兰安装后,要确认所有的螺栓螺母的紧固均匀。

  7、螺栓和螺母的紧固,为了防止震动造成的松动,要使用垫圈。为了避免高温时螺纹间的粘连,安装时螺纹部位应涂防粘剂。

  8、用于300℃以上的高温阀门,在温度上升后,必须对法兰连接螺栓、阀盖紧固螺栓、压力密封以及填料压盖螺栓再次旋紧。

  9、低温阀门时在安装时是处于大气温度的状态下,由于形成温差,法兰、垫片、螺栓以及螺母等发生收缩,又由于这些零部件的材质不相同,各自的线膨胀系数也不同,形成了非常容易泄漏的环境条件。从这种客观情况出发,在大气温度下紧固螺栓时,必须采用考虑了低温时各零部件收缩因素的力矩。

  10、闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

  所以,法兰阀门除了要谨慎地安装外,后续的保养工作也要做好, 提高法兰阀门的使用寿命。

  注意事项:

  1)操作前须确认管路和阀已被冲洗过。

  2)阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。

  3)当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
