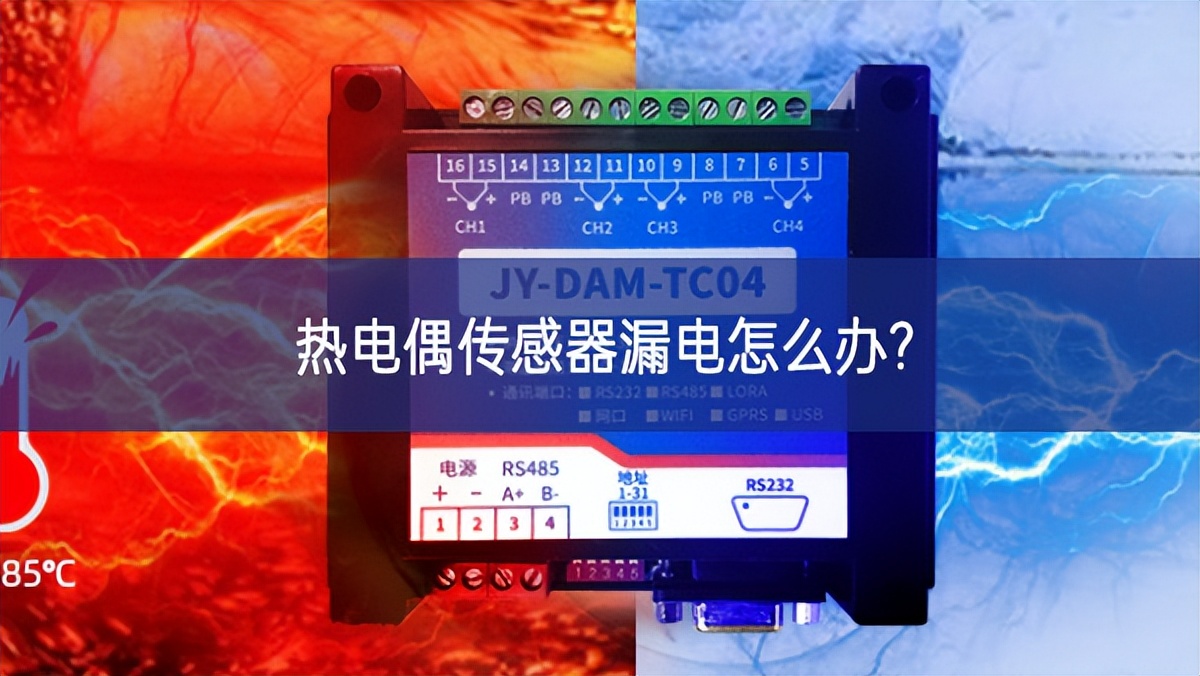

热电偶是温度仪表中常用的一种仪器,在热电偶使用过程中,有时会发生漏电的情况,以下是应对措施:
热电偶漏电的原因:
(1)电炉上耐火砖在高温下绝缘不良,在装有炉丝的炉壁上插入带金属管的热电偶容易使炉丝与热电偶接触,耐火砖在室温下是良好的绝缘拆料,但随着温度上升,绝缘性能会显著下降。电阻式电炉的炉衬大部分用氧化铝耐火砖,随温度上升其电阻值也显著降低。
(2)炉丝与热电偶的接触,铂佬热电偶保护管是氧化铝瓷管,偶丝用瓷管穿上作分离绝缘,在高温下绝缘性能也要降低,造成漏电,最后泄露到热电偶处,这样热电偶上就有交流漏电信号。
1、保持热电偶不与耐火砖接触。
2、将热电偶的负极接地,消除热电偶上的漏电信号。
3、在热电偶输出端加滤波装置。
4、从热电偶的热接点处引出地线接地。
5、在热电偶管上加外套耐热钢或碳化硅管,并把它接地。
通过以上的内容,我们清楚的知道了当热电偶漏电时,我们应该采用以上方法应对。通过使用以上的方法,能够使仪表在剧烈条件都能正常工作,保证了仪器仪表准确指温﹑控温、记录,使各种仪表发挥应有的作用。
