使用称重模块避免不正确的负载

2023-12-25 10:49:07| 来源:聚英电子| | 0

  称重模块取决于不同的称重传感器,保护等级,除了进行测量以外,还需承担系紧或固紧任务。一般通过螺纹连接传感器到其结构上。

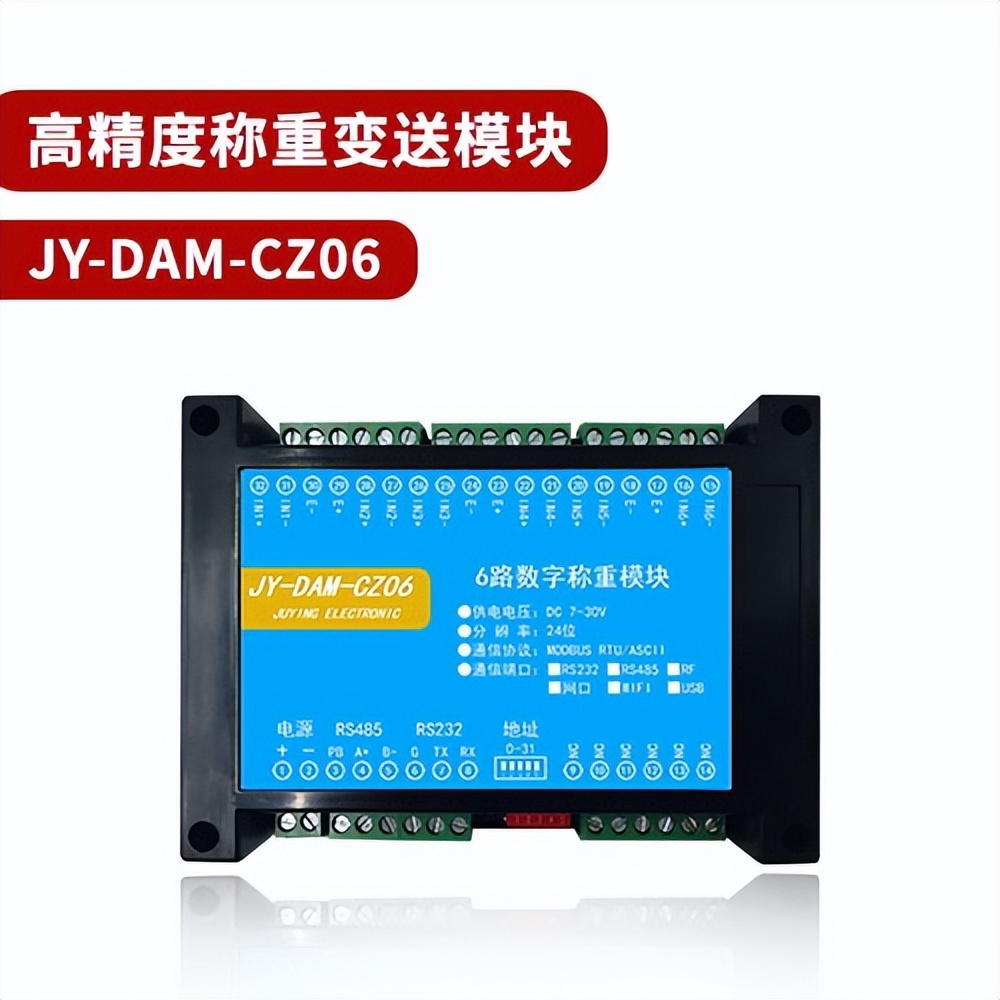

DAM-CZ06

  很多测量中,额外的功能会很快地达到其限制。例如,加载到传感器上的侧向力会影响测量结果的准确性,在极端的情况下,过载会导致传感器的损坏。

  使用足够的安装部件能够避免不正确地加载。安装部件和传感器组成一个复杂的功能单元。HBM称重模块可以预先组装,在现场立即使用,而无须其他的测量。



DAM-CZ06

  根据不同的型号,称重模块包括以下部件:

  上下压头固定在地基,其他载体或结构上;负载并输出到传感器;通过摆支撑其恢复到初始位置;通过弹性轴承降低振动;通过水平支撑杆限制侧向力;采用同步卸载原理的反升力装置;注意: 并不是所有模块都具有以上部件!

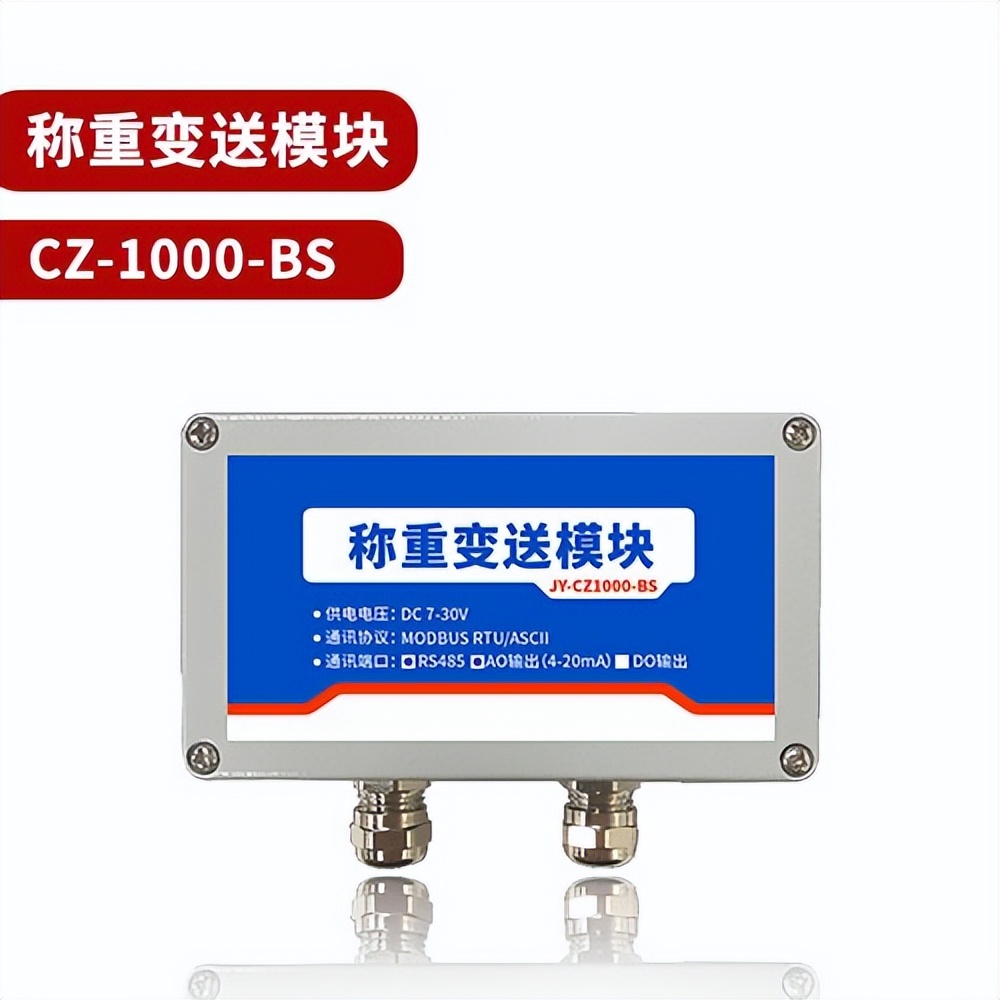

称重变送模块 CZ-1000-BS

  支撑杆用于吸收侧向力,为避免损坏,不能超过手册中表明的最大值。如果不能保证,请进行保护性测量。并且请注意,支撑杆不能吸收任何侧向力。

  在安装之前,需要确定最合适的配置。需要考虑现场环境,例如,风载荷,料仓容积,侧向力,膨胀和温度影响。一方面导杆的方向必须引导一切允许极限值内的负荷,另一方面不应阻挡可能引起很大的热膨胀。对于单个项目,称重模块应对包括静态,动态,和热负载加以验证和调整。

  注意:一个料仓通过4个点 (4个模块) 来支撑, 一个加载点不能固定以避免模块损坏。
