热电偶的种类有几种

2024-07-16 09:54:05| 来源:聚英电子| | 0

  热电偶,作为温度测量领域的重要工具,其种类繁多,各具特色,适用于不同的工作环境和需求。在深入探讨热电偶的种类之前,我们先了解一下热电偶的基本原理。热电偶是基于热电效应工作的,即当两种不同材质的导体连接成闭合回路时,若两端温度存在差异,就会产生热电势,这个热电势的大小与两端温差成正比。基于这一原理,热电偶被广泛用于各种温度测量场合。

热电偶的种类有几种



  一、按材质分类

  1. 贵金属热电偶

  贵金属热电偶主要由铂、铑、钯等贵金属及其合金制成,具有高精度、高稳定性、高可靠性等特点。其中,铂铑10-铂热电偶(S型)和铂铑13-铂热电偶(R型)是两种最常见的贵金属热电偶。它们广泛应用于冶金、电力、石油化工等行业的温度测量。

  2. 廉金属热电偶

  廉金属热电偶主要由铜、镍、铁等廉金属及其合金制成,具有价格低廉、线性度好、测量范围宽等特点。其中,铜-康铜热电偶(T型)和镍铬-镍硅热电偶(K型)是两种最常用的廉金属热电偶。它们广泛应用于食品、医药、环保等行业的温度测量。

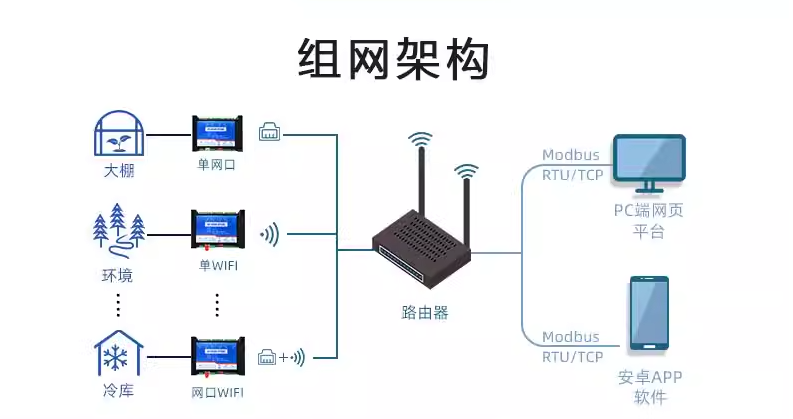

组网架构



  二、按结构分类

  1. 铠装热电偶

  铠装热电偶是将热电偶丝、绝缘材料和金属套管三者组合加工而成的坚实组合体。其结构特点使热电偶具有可弯曲、耐磨损、抗振动、热响应时间快等优点。铠装热电偶广泛应用于工业炉、热处理、热处理设备、管道等场合的温度测量。

  2. 薄膜热电偶

  薄膜热电偶是将热电偶材料制成薄膜状,通过微加工技术将其附着在基底材料上。薄膜热电偶具有体积小、重量轻、响应速度快、测量精度高等优点。它适用于微纳电子器件、生物医学等领域的温度测量。

  3. 裸丝热电偶

  裸丝热电偶是指热电偶丝直接暴露在空气中的热电偶。它结构简单,价格低廉,但容易受到环境因素的影响,如氧化、腐蚀等。裸丝热电偶适用于一些对测量精度要求不高、环境较为稳定的场合。

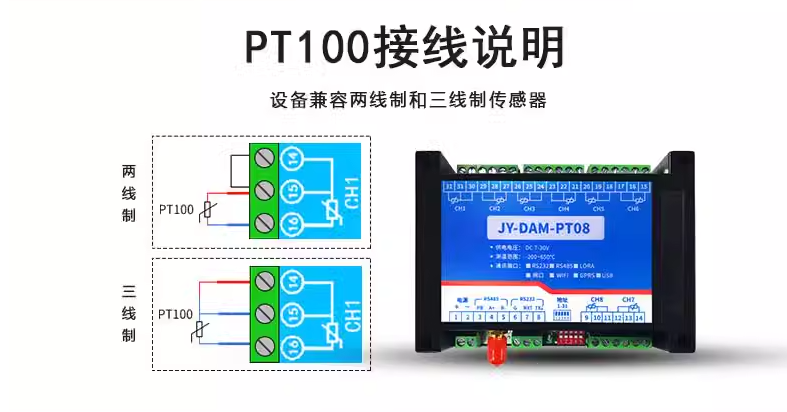

PT100接线说明



  三、按测量范围分类

  1. 高温热电偶

  高温热电偶主要用于测量高温环境下的温度,如铂铑热电偶、钨铼热电偶等。它们能够在高温下保持稳定的性能,并具有较高的测量精度。高温热电偶广泛应用于冶金、陶瓷、玻璃等行业的温度测量。

  2. 低温热电偶

  低温热电偶主要用于测量低温环境下的温度,如锗热电偶、碳热电偶等。它们能够在低温下保持良好的热电性能,并具有较高的测量灵敏度。低温热电偶广泛应用于制冷、超导、航天等领域的温度测量。

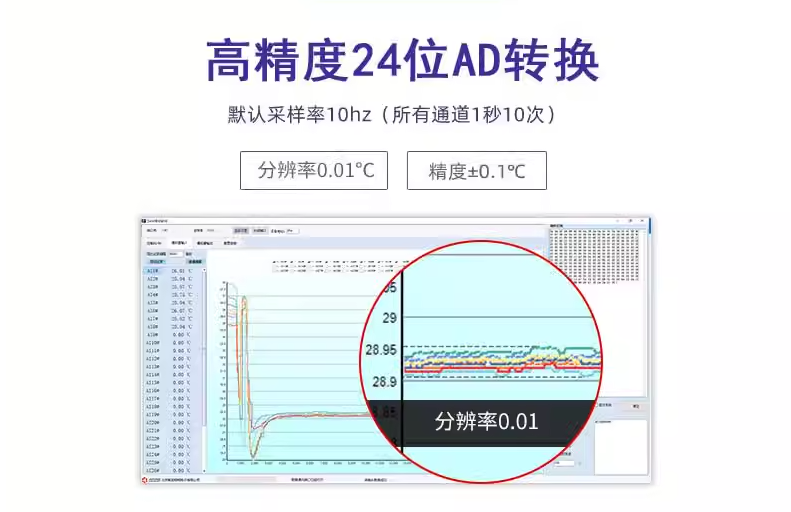

高精度24位AD转换



  四、材料特性

  1.铂电阻

  铂电阻与温度之间的关系接近于线性,在0~630.74℃范围内可用下式表示Rt=R0(1+At+Bt2) (2-1)在-190~0℃范围内为Rt=R0(1+At+Bt2十Ct3) (2-2)式中,RO、Rt为温度0°及t°时铂电阻的电阻值,t为任意温度,A、B、C为温度系数,由实验确定,A=3.9684×10-3/℃,B=-5.847×10-7/℃2.C=-4.22×10-l2/℃3.由式(2-1)和式(2-2)看出,当R0 值不同时,在同样温度下,其Rt值也不同。

  2.铜电阻

  在测温精度要求不高,且测温范围比较小的情况下,可采用铜电阻做成热电阻材料代替铂电阻。在-50~150℃的温度范围内,铜电阻与温度成线性关系,其电阻与温度关系的表达式为Rt=R0(1+At) (2-3)式中,A=4.25×10-3~4.28×10-3℃为铜电阻的温度系数。

  五、特殊类型热电偶

  1. 辐射热电偶

  辐射热电偶是一种利用辐射能量进行温度测量的热电偶。它不受介质性质的影响,能够测量难以接触或腐蚀性强的介质的温度。辐射热电偶广泛应用于炉膛、锅炉、管道等场合的温度测量。

  2. 微型热电偶

  微型热电偶是指尺寸较小的热电偶,通常用于测量微小空间或微纳电子器件的温度。微型热电偶具有体积小、重量轻、响应速度快等优点,是微纳电子领域的重要测温工具。

  综上所述,热电偶的种类繁多,各具特色。在实际应用中,我们需要根据具体的工作环境和需求选择合适的热电偶类型。同时,我们也需要了解热电偶的基本原理和性能特点,以便更好地使用和维护热电偶设备。
