电磁继电器由什么组成

电磁继电器，作为电路中一种重要的控制元件，广泛应用于自动化控制系统中，实现电路的开关、转换及保护等功能。利用电磁感应原理，通过较小的电流(控制电流)来控制较大电流(被控电流)的通断，从而在电气控制中起到了桥梁和开关的作用。那么，电磁继电器究竟由哪些部分组成呢?接下来，我们将详细解析其构成。

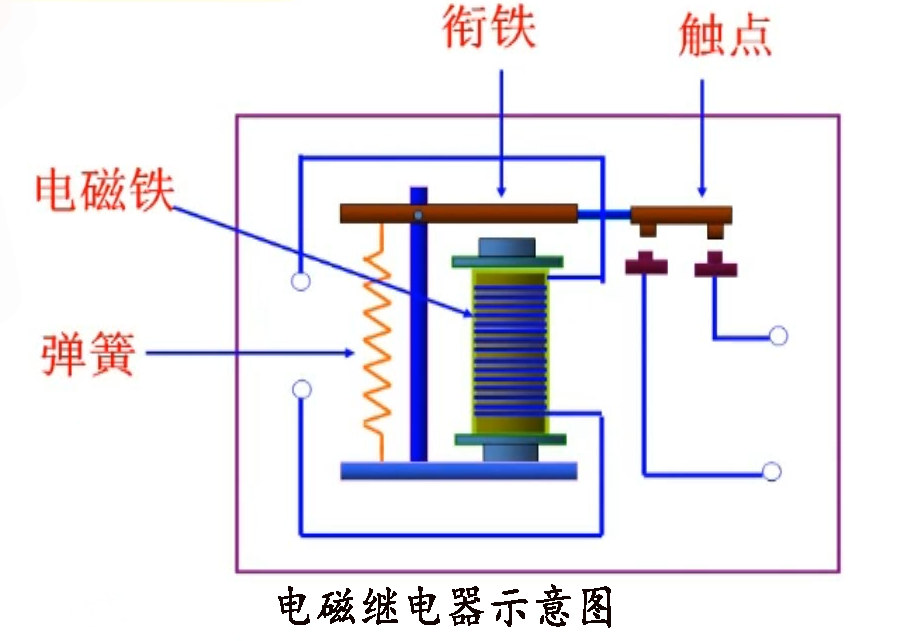

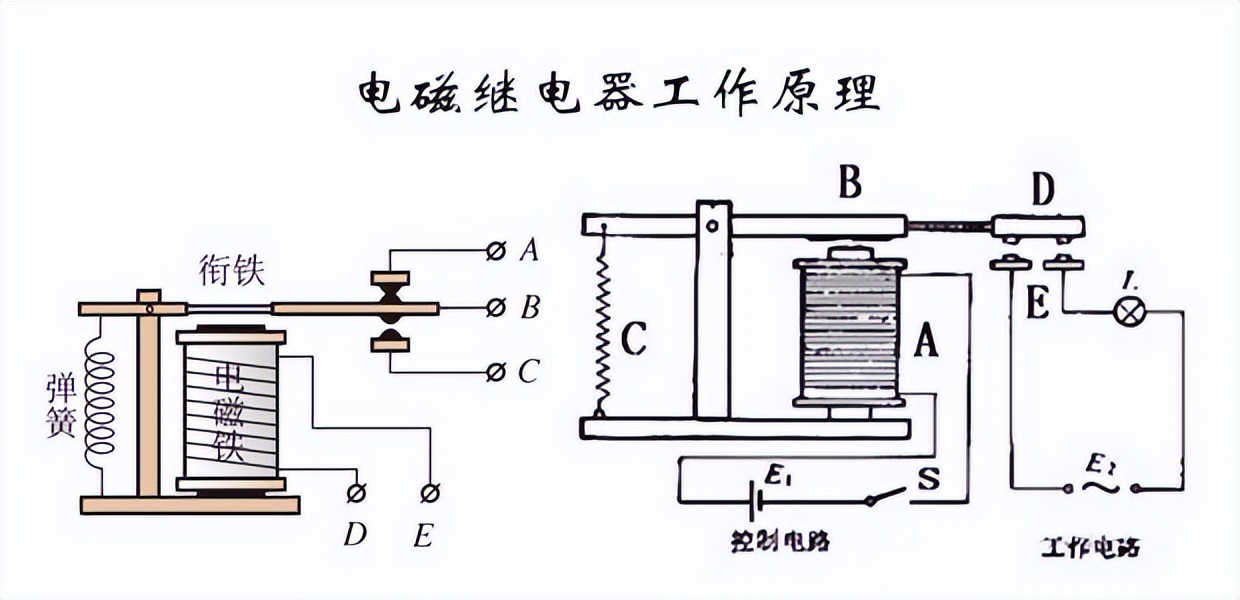

一、电磁铁系统

电磁铁系统是电磁继电器的核心部件，主要由线圈、铁芯和衔铁(或称为动铁芯)三部分组成。

-线圈：通常由绝缘导线紧密绕制而成，是产生磁场的源头。当线圈中通入控制电流时，根据安培环路定律，会在其周围产生磁场，磁场的强弱与电流的大小成正比。线圈的匝数、线径以及绕制方式都会影响其磁场的性能。

-铁芯：位于线圈内部，由软磁性材料制成，易于被磁化也能迅速退磁。当线圈通电时，铁芯被磁化成为磁体，吸引衔铁;当线圈断电时，铁芯失去磁性，衔铁在复位弹簧的作用下复位。

-衔铁：与铁芯相对，通常由软磁性材料制成，能在电磁力的作用下移动。衔铁的移动直接决定了触点系统的状态变化，即电路的通断。

二、触点系统

触点系统是电磁继电器执行控制功能的关键部分，根据电磁铁系统的动作来切换电路。触点系统一般由静触点和动触点组成，根据触点数量及连接方式的不同，可分为单掷(SP)、双掷(DP)等多种类型。

-静触点：固定在继电器基座上，不随电磁铁系统的动作而移动。静触点可以是常开触点(NO)，也可以是常闭触点(NC)，具体取决于电路设计需求。

-动触点：安装在衔铁上，随衔铁的移动而移动，从而与静触点接触或分离，实现电路的通断。动触点的设计需考虑接触电阻、耐磨性、耐电弧性等因素，以确保长期稳定运行。

三、复位弹簧

复位弹簧是电磁继电器中用于恢复触点系统原始状态的部件。当线圈断电时，复位弹簧会释放存储的能量，推动衔铁回到初始位置，使动触点与静触点分离，电路断开。复位弹簧的刚度和长度需精确设计，以确保触点动作的准确性和可靠性。

四、外壳与绝缘结构

外壳是电磁继电器的外部保护壳，不仅起到固定内部各部件的作用，还能有效防止外部灰尘、水分等进入继电器内部，保护其免受环境因素的侵害。同时，外壳的材质和设计还需考虑散热性能，以保证继电器在高温环境下的稳定运行。

绝缘结构则用于隔离继电器内部的不同电位部分，防止电气短路或漏电现象的发生。绝缘材料的选择需满足一定的绝缘强度、耐热性、耐电弧性和机械强度等要求。

五、其他辅助部件

除了上述主要部件外，电磁继电器还可能包含一些辅助部件，如灭弧装置、防尘罩、接线端子等。灭弧装置用于在触点断开时迅速熄灭可能产生的电弧，防止触点烧蚀;防尘罩则用于进一步防止灰尘进入继电器内部;接线端子则用于与外部电路连接，传递控制信号和被控电流。

综上所述，电磁继电器由电磁铁系统(包括线圈、铁芯、衔铁)、触点系统(静触点、动触点)、复位弹簧、外壳与绝缘结构以及其他辅助部件共同组成。这些部件相互协作，共同实现了电磁继电器的控制功能。在设计和使用过程中，需充分考虑各部件的性能和相互关系，以确保电磁继电器的稳定运行和可靠性。
