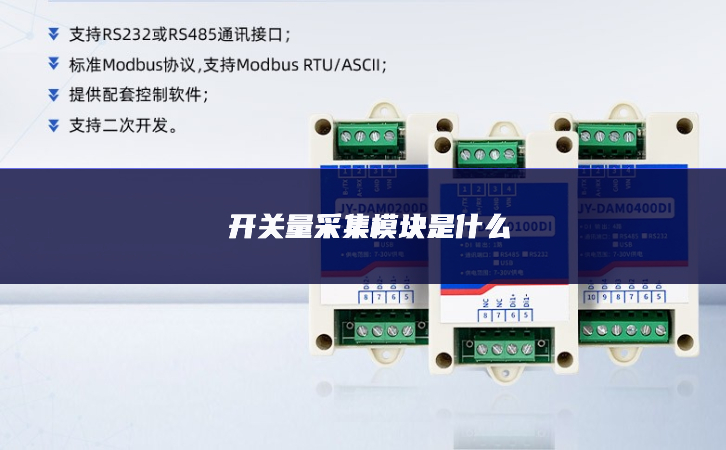

开关量采集模块是什么

开关量采集模块是一种信号采集设备，在工业自动化、智能家居、楼宇管理以及环境监测等多个领域中都扮演着重要的角色。本文将详细介绍开关量采集模块的基本概念、工作原理、主要特点、应用场景及其在现代社会中的重要作用。

基本概念

开关量采集模块，又称数字量I/O模块，是一种能够采集和控制输出开关量信号的装置。通过数字电路、传感器接口和信号转换电路等组件实现信号的采集和转换。开关量信号通常表示设备或系统的某种状态，如开关的闭合或断开、传感器的触发与否等。这种信号通常以二进制形式表示，即高电平(通常表示逻辑1)或低电平(通常表示逻辑0)。

工作原理

开关量采集模块的工作原理主要包括信号检测、信号转换和数字输出三个步骤。首先，模块通过接线端子与外部开关或传感器连接。当开关或传感器处于闭合状态时，会有电流通过模块的输入端口。模块会检测电流的存在来确定输入信号的状态，即开关是闭合还是断开。

接着，模块内部的电路将检测到的电流转换为数字信号。通常情况下，闭合状态的开关或传感器会产生一个高电平信号，表示逻辑1;而断开状态则会产生一个低电平信号，表示逻辑0。这一转换过程确保了外部模拟信号能够被计算机或其他数字系统识别和处理。

最后，转换后的数字信号通过接口(如数字输入口、总线接口等)传递给控制系统。控制系统可以读取这些数字信号，并根据需要执行相应的操作。例如，在工业自动化系统中，PLC(可编程逻辑控制器)或DCS(分布式控制系统)可以根据采集到的开关量信号自动调整生产流程，如启动/停止设备、切换生产线、调整工艺参数等。

主要特点

1.独立性：开关量采集接口、开关控制输出接口和通信接口是隔离的，与系统之间是通过RS485传输也是隔离状态。这种独立性使得模块不会受到其他系统的干扰，保证了信号的稳定性和可靠性。

2.安全性：由于模块都是低压工作的，采集接口独立并有过压保护功能，因此具有较高的安全性。每个输入接口都是独立的，在采集和控制的过程中抗干扰能力强，能够抵御电磁干扰等外部因素的影响。

3.拓展性好：数据通信和传输接口线路多采用RS485，可支持多个或多种不同模块的并联使用。这种设计使得系统能够轻松实现扩展和升级，满足不断增长的需求。

4.通用性强：数据通信协议通常采用Modbus协议，这是一种广泛应用的工业通信协议。Modbus协议具有良好的通用性和兼容性，能够与其他系统进行方便的对接和通信。

应用场景

1.工业生产线自动化控制：在现代化的工业生产线中，开关量采集模块被广泛应用于各类传感器、限位开关、按钮等设备的信号采集。它们将现场设备的开关状态实时转换为数字信号，并上传至PLC或DCS进行集中处理。通过逻辑编程，系统能够根据采集到的开关量信号自动调整生产流程，实现生产线的全自动化运行。这不仅提高了生产效率，还显著降低了人工操作带来的错误率和安全风险。

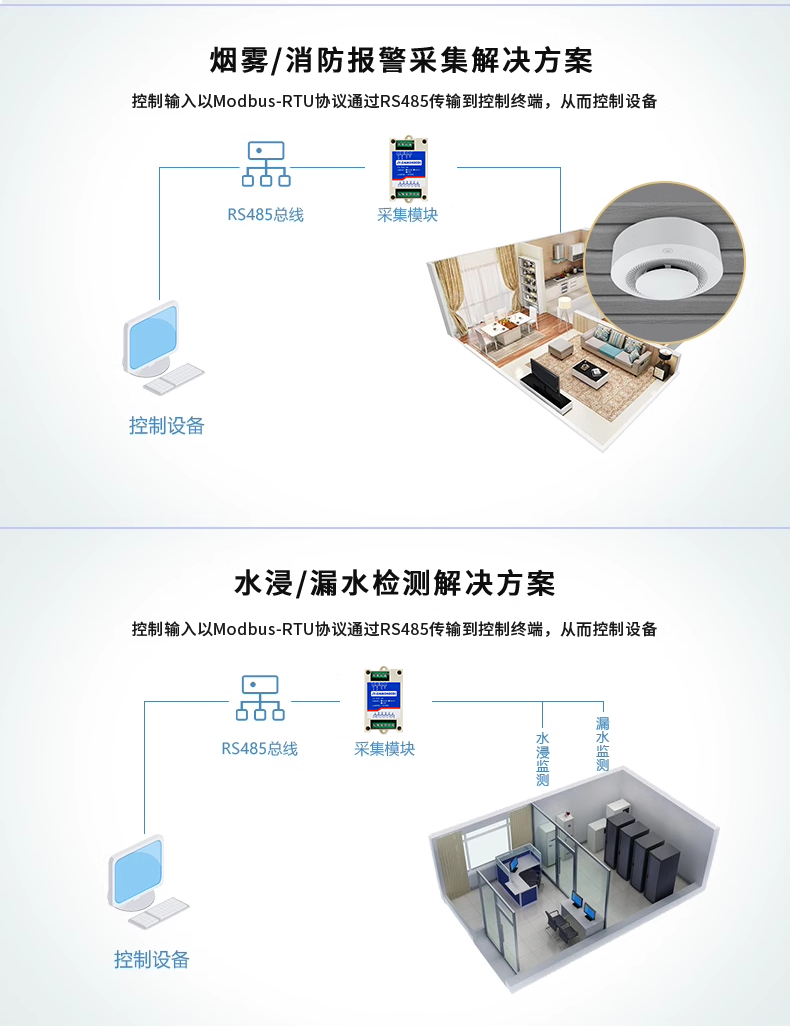

2.智能家居系统：随着物联网技术的飞速发展，智能家居系统正逐步走进千家万户。开关量采集模块在智能家居系统中同样发挥着重要作用。它们被用于门窗磁控开关、烟雾报警器、人体红外感应器等设备的信号采集，实现家庭安防、环境监测、智能照明等功能的自动化控制。例如，当门窗磁控开关检测到门窗被非法打开时，开关量采集模块会立即将信号传递给智能家居控制中心，触发报警系统;而人体红外感应器则能在检测到人体活动时，自动控制灯光的开关，营造舒适便捷的生活环境。

3.楼宇自动化管理：楼宇自动化管理是提升建筑智能化水平的重要手段之一。开关量采集模块在楼宇自动化系统中被广泛应用于电梯控制、门禁系统、照明系统、空调系统等场景。通过对各类开关量信号的实时监测与控制，系统能够自动调整楼宇内部环境，提高能源利用效率，同时保障楼宇安全。例如，在照明系统中，开关量采集模块可以根据室内光线强度和人员活动情况自动调节灯光亮度，实现节能降耗;在门禁系统中，则通过识别门禁卡或密码输入等开关量信号，控制门禁锁的开关状态，确保楼宇安全。

4.环境监测与保护：在环境保护领域，开关量采集模块同样发挥着重要作用。它们被用于水质监测站、空气质量监测站等环境监测设施中，通过采集各类传感器(如水位开关、流量开关、空气质量监测仪等)的开关量信号，实时监测环境参数的变化。这种实时监测有助于及时发现环境问题并采取相应的应对措施，从而保护生态环境和公众健康。

开关量采集模块在现代社会中发挥着至关重要的作用，不仅提高了工业自动化和智能化的水平，促进了智能家居、楼宇管理以及环境监测等领域的快速发展。
