GPRS MODEM在远程测控系统中的应用

2022-01-10 17:29:16| 来源:网络| | 0

        一、远程测控系统中的通讯需求分析

        远程测控系统数据传输包括各种检测、监视、生产、报警等,行业涉及到油田、环保、地震、水利、电力、气象、燃气、管道、自来水等各个部门。远程测控系统数据有数据量小、定时或非定时及实时发送等特点,一方面需实现数据的上传,另一方面亦需下达各种传输、控输、控制指令,即双向的数据、指令传输,同时须结合自己的测控系统。传统的数据传输主要有数传电台、电话拨号、卫星通信等方式来解决:这些传输方式存在覆盖范围、实时性、投资及运行费用等问题,同时对工控设备的无人守值守运行存在较大困难。

        目前中国移动主推的GPRS通讯方式是一种新兴的数据传输技术,将从根本上解决传统传输方式的弊端,更加贴近专业数据传输的需求。



        二、GPRS技术概述

        GPRS是通用分组无线业务(General Packet Radio Service)的英文简称,是在现有GSM系统上发展出来的一种新的承载业务,目的是为GSM用户提供分组形式的数据业务。GPRS采用与GSM同样的无线调制标准、同样的频带、同样的TDMA帧结构。这种新的分组数据信道与当前的电路交换的话音业务信道极其相似,因此现有的基站子系统只要增加一些模块即可提供GPRS服务。

        GPRS允许用户在分组交换模式下发送和接收数据,从而提供了一种高效、低成木的无线分组数据业务。分组交换的基本过程是把数据先分成若干个小的数据包,可通过不同的路由,以存储转发的接力方式传送到目的端,而组装成完整的数据。分组交换基本上不是实时系统,延时也不固定,但可以使不同的数据传输“共用”传输带宽:有数据时占用带宽,无数据时不占用,从而分享资源。

        在GSM无线系统中,无线信道资源非常宝贵。如采用电路交换,通信需要建立端到端的连接,信道只能被一个用户独占,在成木效率上显然缺乏可行性。而采用分组交换的GPRS则可灵活运用无线信道,每一个用户可以有多个无线信道,而同一信道又可以由几个用户共享,从而极大地提高了无线资源的利用率。在理论上,GPRS可以将最多8个时隙组合在一起,给用户提供高达171. 2kb/s的带宽。由于GPRS用户的数据通信费是以数据流量为基础,而不考虑通信时长,所以GPRS用于IP业务的接入将更为用户所接受。

        GPRS用于无线数据接入具有多方面的优势,一是接入范围广,可充分利用全国范围的电信网络,方便、快速、低成本地为用户数据终端提供远程接入网络的部署:二是传输速率高,数据传输速度可达到57. 6kbps,最高可达到171kbps,是常用有线56k Modem理想速率的两倍,下一代GPRS业务的速度甚至可以达到384kbps,完全可以满足用户应用需求:三是接入时间短,GPRS接入等待时间短,可快速建立连接,平均耗时为两秒;四是提供实时在线功能,现在用GPRS MODEM上网,用户将始终处于连线和在线状态,这将使访问服务变得非常简单、快速;五是按流量计费,用户只有在发送或接收数据期间才占用资源,用户可以一直在线,按照用户接收和发送数据包的数量来收取费用,没有数据流量的传递时,用户即使挂在网上也是不收费的。以上优势使GPRS非常适用于开展行业和企业无线接入应用。



        三、GPRS数据传输方式及网络结构

        无线移动通讯网络的发展,特别是GPRS的出现为工业自动化设备的通讯提供了新的手段,通过GPRS服务,设备可采用互联网Internet的标准方式与在互联网上的服务器交换数据。GPRS的基础是以IP包的形式进行数据的传输,GPRS无线终端接入GPRS网络的方法与普通有线MODEM类似,都采用建立PPP(Point-to-Point Protocol)连接方式。PPP协议是一种被广泛采用的串行点对点链路上传输数据报的方法,包括LCP, PAP, IPCP, NCP等。GPRS MODEM通过PPP协议获得动态分配的IP地址。连接建立后,在PPP协议的基础上通过数据传输协议,如TCP, UDP等实现与互联网上其它计算机的数据通讯。

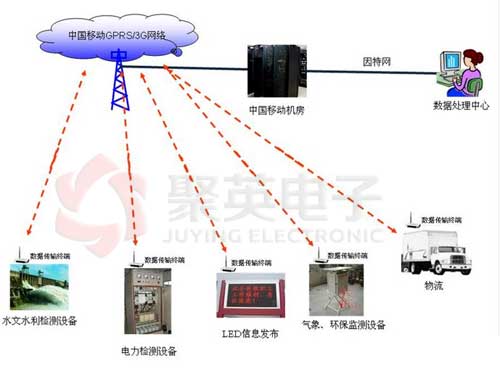

        以下为基于GPRS技术的测控系统网络典型应用示意图:

        基于GPRS技术的测控系统网络典型应用示意图

        目前中国移动开通的GPRS数据服务主要是为手机和计算机用户提供无线上网功能,针对专业数据的传输,必须解决以下儿个问题才能实现测控数据的及时、准确、安全地传输。

        1、 PPP, TCP/IP协议在终端设备上的实现

        对于计算机用户来说,实现拨号接入Internet是件很容易的事,因为在PC上有非常成熟的软件能够轻松实现PPP和TCP/IP协议。但是对于采用嵌入式设备的终端,尤其是对单片机来说,由于硬件资源的制约和协议的复杂繁琐,实现起来还是比较困难的。

        2、服务器的接入方式

        由于GPRS网络工作方式是以IP地址寻址为基础的,所以服务器端理论上只需要接入Internet,并具备公网(Internet)分配的IP地址即可。但是在实际系统应用中,如果服务器是拨号或ADSL等接入方式,每次接入所获得的IP地址不是固定的,而GPRS MODEM也是动态地获得IP地址,两个动态的IP地址设备在Internet上是无法直接通信的。因此要求服务器具有静态IP地址或通过其它方式中转。这样,服务器的接入方式就受到一定限制。

        中国移动开通的GPRS服务中现阶段只提供点对多点的传输服务。点对多点传输方式是指多个GPRS无线终端把数据传输到一个固定的数据处理中心。GPRS终端与终端间的点对点传输理论上可行,但技术上还有待更好的支持。

        3、移动网和公网(Internet)互联

        GPRS MODEM动态地获得的IP地址为移动骨干网内地址,无法被公网服务器直接解析,在未进入连接状态时,服务器是无法与GPRS MODEM直接通讯的。必须先由GPRS MODEM主动向服务器发送数据,进行连接。当连接的路由建立以后,服务器和终端设备才可以双工地进行数据传输。所以通讯必须是由GPRS MODEM首先发起连接,这一点在制定测控系统通讯方式时要考虑进去。

        4、终端设备的身份识别

        GPRS MODEM动态地获得的IP地址,对于服务器来讲就无法象普通计算机网络那样靠IP地址或MAC地址来判断终端设备的身份,无法准确地定位终端设备。另外,从网络安全的角度来说,也存在这个问题。所以必须建立一个ID识别机制。

        5, GPRS MODEM的长期稳定性

        测控系统中的终端设备一般都安装在野外环境中,地点偏远、分散,无人职守,设备必须能在特殊的环境下长期、稳定地工作。系统必须具有自动拨号、断线重拨功能,在GPRS网络状况不稳定时,具有自动恢复通讯能力,保证系统稳定工作,无需人为干预。另外,在电源抗干扰及散热等方面也必须进行特殊设计,才能使终端设备适应恶劣工作环境。
