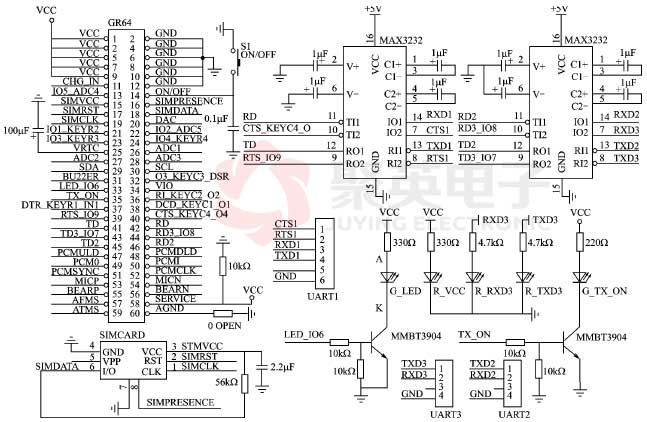

DTU硬件电路图

        模块工作电压VCC为3.2~4.5 V，可由降压芯片MIC29302bu将5 V降至典型工作电压3.6 V提供，5个发光二极管分别指示模块GSM网络注册状态,与GPRS网络交互，通信串口数据收发状态;由于模块引脚数字高电平为2.75 V,RS232电平转换芯片最好使用MAX3232等;ON/OFF脚和VREF分别提供给终端，用于控制模块硬件开关机和检测模块开关机状态;USB口为调试信息和打印信息输出口。
