路灯远程监控系统

        一、概述

        路灯远程监控系统一直由市政部门统一管理的，灯耗电量一直排在公共设施耗电量之首;由于采用时控方式，路灯的开关时间限制比较死，每当有重要活动或遇到阴天，视线差，不能提前或延迟路灯的开关时间;很多时候，路灯的故障不能及时发现，影响了维护。路灯远程监控系统使得管理人员可以在监控中心遥控路灯的开关;自动计算亮灯率，及时发现故障。

        二、系统组成

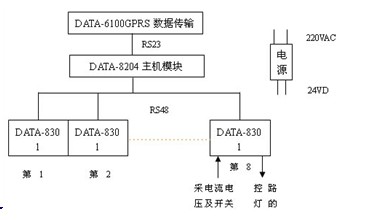

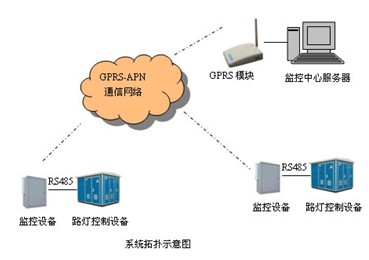

        系统由监控中心、通信平台、监控设备、路灯开关设备四部分组成 监控中心：由服务器、GPRS数据传输模块、监控系统软件等组成。 通信平台：中国移动公司的GPRS-APN专网。

        监控设备：路灯测控箱。 路灯开关设备：时控路灯的开关。(原有设备)

        (1)、监控中心

        监控中心设备主要由数据服务器和DATA-6101GPRS数据传输模块(台式)组成。服务器和GPRS模块之间使用串口线连接，服务器上安装操作系统软件、数据库软件、监控系统软件。该软件具备主动问询、数据显示、数据存储、数据查询、报警显示、计算亮灯率、生成曲线报表等多项功能。

        (2)、通信设备

        中国移动公司GPRS网络APN专网。

        (3)、监控设备

        GPRS数据传输模块、电参数采集模块

        开关电源、备用电源、继电器

        太阳能板、蓄电池组、

        三、系统功能

        ⑴、主动问询功能：监控中心可以主动问询每路路灯的开关状态、电流电压、电量数据。

        ⑵、主动控制功能：监控中心可以随意开关任何一路路灯。

        ⑶、自动控制功能：按季节变化，现场自动调节路灯开关时间，并按时开关路灯。

        ⑷、报警功能：通信中断、亮灯率过低、未按时开关情况出现时，监控中心有报警显示。

        ⑸、显示功能：电子地图上显示每路路灯的开关状态及其它重要信息。

        ⑹、数据存储功能：现场监控设备和服务器上的数据库中存储历史记录。

        ⑺、数据查询功能：监控中心可以查询任意时间段每路路灯数据信息。

        ⑻、曲线报表功能：可以生成电流、电压、电能、亮灯率、开关时间的分析曲线和报表。

        ⑼、远程维护功能：监控设备中的采集和通信模块具备远程参数设置和维护功能。

        ⑽、拓展功能：系统可自由增减监控设备的数量。监控设备可以扩展其它功能。

        四、技术指标

        ⑴、中心数据服务器：CPU：PⅢ，1GHz以上;内存：128MB以上;硬盘：40G以上。

        ⑵、GPRS数据传输速度：40Kbps以上

        ⑶、电参数采集精度：0.5%

        ⑷、开关量采集速度：1000次/秒

        ⑸、监测设备工作环境：GPRS信号强;环境温度：-20—+70℃;湿度≤90%无凝露，

        无腐蚀性气体和导电尘埃，无爆炸危险物品。有220V交流电源。
