景观灯无线控制系统方案

        一 系统功能：

        用户在监控中心点击软件界面相应的按钮打开或关闭景观灯，景观灯控制软件通过信号收发器发送给信终端控制器，短信终端控制器根据软件下达的命令，来执行相应的动作，同时客户可查询终端景观灯的开关状态。

        ·系统具有定时控制和人工控制等多种控制方式，能随时调整灯光的开/关灯时间，实现景观灯开/关灯自动控制。在特殊情况时能通过人工控制进行应急调度。

        ·管理部门可预先制定亮化灯光的开关灯时间方案，也可在五一、十一、元旦、春节期间根据实际情况实时地调整开关时间方案，能够最大限度地节约资源。

        ·系统能预置合理的开关灯时间方案，在满足对亮化工程的照明需求时，有效地减少了开灯时间，从而节约了大量的电能，实现社会效益和经济效益的双重最大化。

        ·通过合理的减少开灯时间，能有效延长灯具的使用寿命，路灯远程控制可有效降低运行成本，进一步提高了经济效益。

        ·可随时查询景观灯的工作状态。

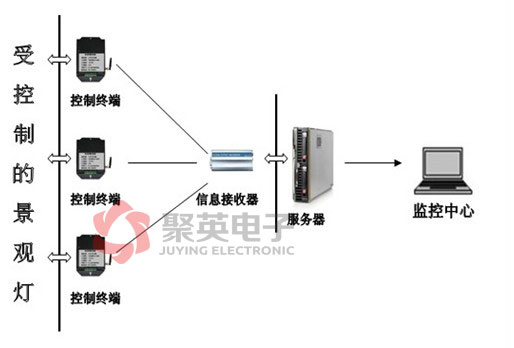

        (系统整体框架图)

        二 系统组成：

        2.1软件部分

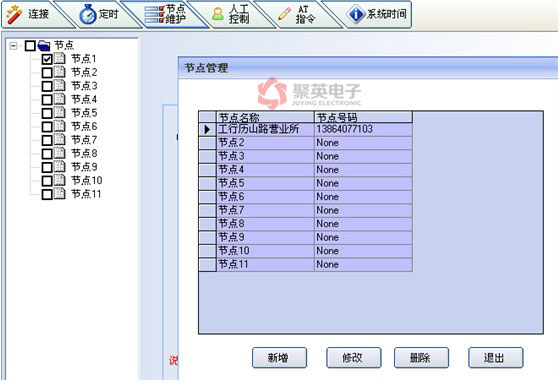

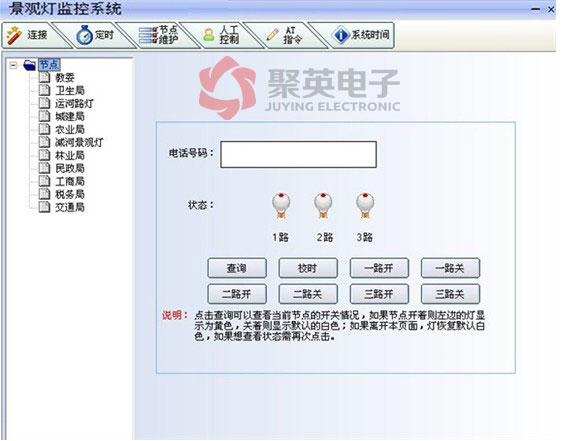

        监控系统软件主要实现对景观灯开关、校时等功能。

        系统软件主要功能如下：

        ①校时功能

        为了统一各监控终端的时间基准，监控系统可以对各监控终端进行校时。

        ②控制功能

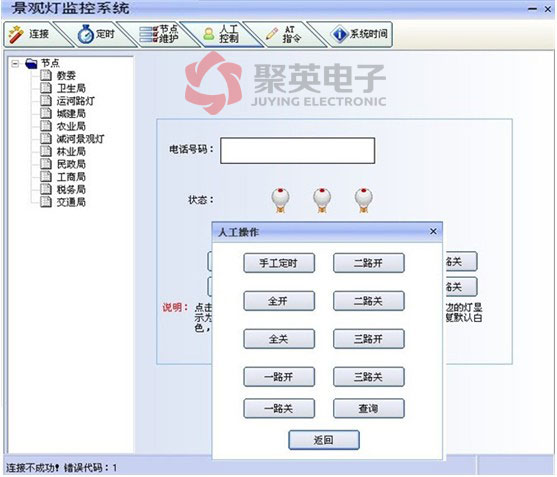

        操作者可以随时检测终端的运行情况，可以对任意监控终端进行手动控制其开或者关。

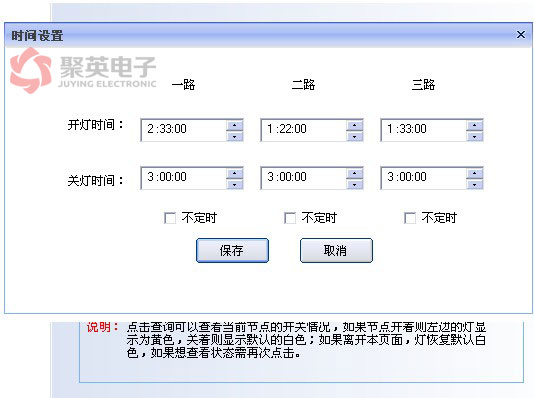

        ③开关灯时间设置

        开关灯时间设置可分别针对平时开关灯时间表设置，每种时间表可设置多项内容以便用户选择当前要执行的是那个时间设置项，时间表名称要标明该时间表的具体含义。

        通过开关灯时间的控制，可高效灵活的管理灯光的开与关，可节约电能。

        2.2 硬件设备

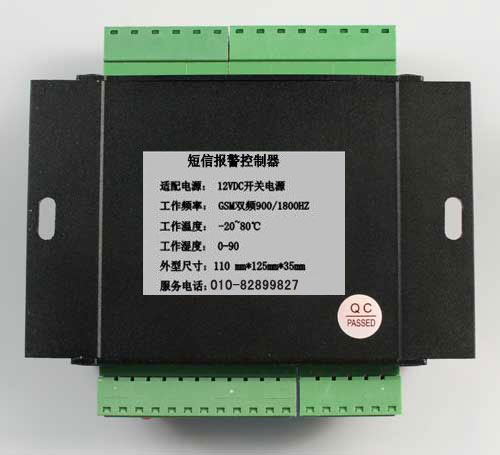

        1)、电话和短信远程控制器

        采用进口西门子模块，强弱电隔离系统(工业化设计，不同于家用报警器，可控制250V/5A) ，产品性能稳定。

        此控制器最大的特点是可以短信和电话双重控制，即可以发短信控制，也可以打电话控制。打电话控制时控制器一端不必接听就可以完成控制，无需手机通话费，为用户节省更多的使用费用。

        主要特点有：

        1 三路开关量输出。控制电器功率大，最大可控制输出250V/5A的信号。

        2 最多存储5组管理员手机号码，5组号码以外手机无权对其控制

        3 拨打电话控制，控制器不接听，无需手机通话费。

        控制方法：

        ①用主人的手机给控制器发短信“1开”，控制器在接收到短信后，会打开电器1并回复“控制电器1开”，表示操作成功。主人可以随时查询电器的工作状态，可以发送短信“查询”进行查询。

        ②短信控制

        控制命令有以下几条：

        “1开”“ 1关”“ 2开”“ 2关”“ 3开”“ 3关”“全开”“全关”“查询”

        ③拨打电话控制(振铃即可)

        可以打电话来控制继电器的开关，每拨打一次控制器就会改变原来的工作状态，继电器动作后会自动挂断电话，只有设置成主人号的手机号的拨打才有用。

        2)、监控终端设备(RTU6640)

        该产品采用超高性能单片机，单片机内部集成了大部分外围电路，设计该产品时没有进行任何的扩展，只是加装了必要的驱动芯片。显著的提高了系统的可靠性和抗干扰能力，缩小了产品的体积。

        该产品具有如下的功能特点：

        ①具有3路独立的开关量输出，可以作为遥控、定时。

        ②可预设3组开关灯时间表，可方便用户自由设定开关灯的时间

        ③自带掉电保护的时钟，并可远程校准时钟

        ④可以远程接收中心对监控终端的配置信息，并自动运行，方便组网、转网和调试
