智能电网监控系统

2022-01-11 13:24:58| 来源:网络| | 0

        一、智能电网监控系统概述

        智能电网监控系统是数字化和信息化时代应运而生的产物,已经被广泛应用于电网用户侧楼宇、体育场馆、科研设施、机场、交通、医院、电力和石化行业等诸多领域的高/低压变配电系统中。例如,随着信息技术的发展,智能建筑已成为城市现代化、信息化的重要标志。智能建筑的组成通常有三个要素,即建筑物自动化系统(BAS)、通讯自动化系统(CAS)和办公自动化系统(OAS)。BAS是对整个系统进行综合控制管理的统一体,它以计算机局域网络为通信基础,用于设备运行管理、数据采集和过程控制。智能电力监控系统便是BAS中的一个重要组成部分,通过智能电力监控系统可大大提高整个变配电系统的管理水平,方便地与其它BAS联网,构成完整的楼宇自动化管理系统。因此,智能电力监控系统是智能建筑必不可少的组成部分,可以说没有智能电力监控的建筑称不上是智能建筑。

        智能电力监控系统对高压开关柜、低压开关柜、应急发电机组、电力变压器和EPS/UPS/ATS等的工作状态进行监控。通过实时记录单相/三相电压、单相/三相电流、功率、功率因数、电度、频率和电流开关状态等各项参数实现监测,当参数值超出允许的范围时便产生预警、报警,并对相关设备进行控制。它以较少的投资,极大地提高了供配电系统的可靠性、安全性和自动化水平。



        二、系统网络拓扑的结构

        智能电力监控系统是由智能测控装置、网络设备及计算机设备等互联布局而成。系统因项目规模不同、功能性能不同、重要程度不同、用户投资水平不同,可采取不同的拓扑结构。但是无论采取何种拓扑结构都是采用了“站控管理层--网络通讯层--现场设备层”的分层分布式设计思想。这种分层设计,符合当前通讯体系设计实现的标准,在每层都能相对地完成监视控制功能,即可以实现远方的监视控制,也能够在上层故障时不影响本层和下一层的功能。

        1、以太网远程监控流程图

        智能电网监控系统

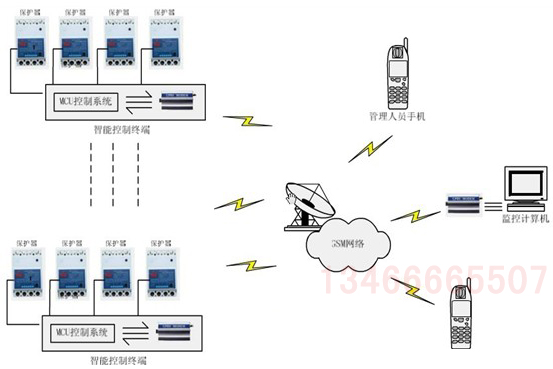

        2、通过GPRS远程监控流程图

        GPRS远程监控系统

        3、各个结构层的具体形式如下:

        主站层(站控管理层):

        位于监控室内,具体包括:安装有智能电力监控系统的后台主机等相关外设。负责将通讯间隔层上传的数据解包,进行集中管理和分析,执行相关操作,负责整个变配电系统的整体监控。智能电力监控系统提供专用的通讯功能模块,通过专用的以太网硬件通讯接口,以OPC方式或其它通讯协议向上一级系统(如:BAS、DCS或调度系统)发送相关的数据和信息,实现系统的集成。通过中心机监控软件进行实时的监控及相应的远程控制。

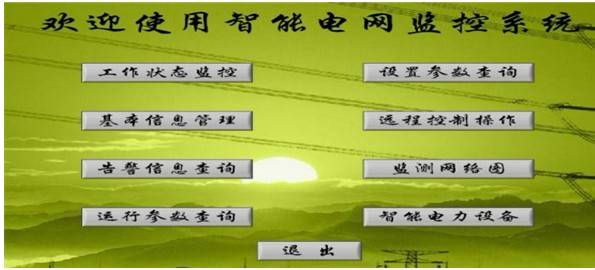

        <1>:以下为软件总操作界面图

        智能电网监控系统-软件总操作界面图

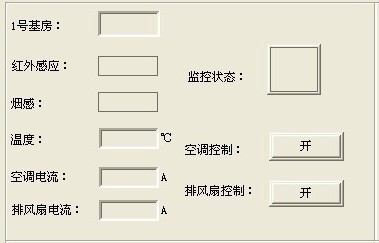

        <2> 以下为部分监控界面

        部分监控界面

        4、通讯间隔层(网络通讯层):

        采用通讯管理机,负责与现场设备节点层的各类装置进行通讯,采集各类装置的数据、参数,进行处理后集中打包传输到主站层,同时作为中转单元,接受主站层下发的指令,转发给现场设备层各类装置。我们现在采用的是以太网远程及GPRS远程监控模块进行各通讯节点的数据采集及远程控制功能。

        现场设备层:

        位于中低压变配电现场,具体包括:微机保护装置、多功能仪表、直流屏、温湿控制器、电动机保护器,电流互感器,控制电箱,总线通讯模块,交流接触器及以太网接入模块、串口延长线、采集电路等功能模块等。负责采集电力现场的各类数据和信息状态,发送给通讯间隔层,同时也作为执行单元,执行通讯间隔层下发的各类指令。

        电流互感器 总线模块

        以太网模块 交流接触器

        5、数据采集中心

        <1>收集数据和监测电网元件

        先进控制技术将使用智能传感器、智能电子设备以及其他分析工具测量的系统和用户参数以及电网元件的状态情况,对整个系统的状态进行评估,这些数据都是准实时数据,对掌握电网整体的运行状况具有重要的意义,同时还要利用向量测量单元以及全球卫星定位系统的时间信号,来实现电网早期的预警。

        <2>分析数据

        准实时数据以及强大的计算机处理能力为软件分析工具提供了快速扩展和进步的能力。状态估计和应急分析将在秒级而不是分钟级水平上完成分析,这给先进控制技术和系统运行人员足够的时间来响应紧急问题;专家系统将数据转化成信息用于快速决策;负荷预测将应用这些准实时数据以及改进的天气预报技术来准确预测负荷;概率风险分析将成为例行工作,确定电网在设备检修期间、系统压力较大期间以及不希望的供电中断时的风险的水平;电网建模和仿真使运行人员认识准确的电网可能的场景。

        <3>诊断和解决问题

        由高速计算机处理的准实时数据使得专家诊断来确定现有的、正在发展的和潜在的问题的解决方案,并提交给系统运行人员进行判断。

        <4>执行自动控制的行动

        智能电网通过实时通信系统和高级分析技术的结合使得执行问题检测和响应的自动控制行动称为可能,它还可以降低已经存在问题的扩展,防止紧急问题的发生,修改系统设置、状态和潮流以防止预测问题的发生。

        <5>为运行人员提供信息和选择

        先进控制技术不仅给控制装置提供动作信号,而且也为运行人员提供信息。控制系统收集的大量数据不仅对自身有用,而且对系统运行人员也有很大的应用价值,而且这些数据辅助运行人员进行决策。

        6、远程控制中心的控制及预警信号

        <1>实时对开关运行状态、保护工作等开关量进行监视。计算机实时显示和自动报警。

        <2>通过计算机屏幕选择相应的站号、开关号、合/分闸等信息,并在屏幕上将选择的开关状态反馈出来,确认后执行,实时记录操作时间、类型、合开关号等。

        <3>通过计算机实时对系统电压、电流、有功功率、无功功率、功率因数、超限报警、频率进行不断地采集、分析、处理、记录、显示曲线、棒图,自动生成报表。

        <4>用于有载变压器的调压升/降。

        <5>用于远方修改分散继电保护装置的定值、控制字;以及调整各种仪表的工作状态。
