青岛市世界园艺博览会水质监测系统

        一、系统背景：

        2014年青岛世界园艺博览会是展示世界园林园艺精品和科技成果的非贸易性展会，被称为世界园艺文化和园林科学的“奥林匹克盛会”。由于本次博览会青岛世园会园区规划总面积高达241公顷，主题馆、天水地池区、植物馆等主要建筑场馆对供水水质的有一定的要求，我公司成功为此次世界园艺博览会研发设计水质监测系统。

        根据青岛市世界园博会要求，对园博会水质监测点实现高锰酸盐、总磷、总氮、氨氮、PH、溶解氧、电导率、浊度、温度等共九项参数等实时监测，在水质超限时实现报警，来保证园博会期间的用水质量。

        二、系统组成

        本次设计的青岛园博会水质监测系统主要由现场遥测单元、中心服务器端、远程客户监视端三部分组成，基于GPRS无线网络，实现博览会期间的水质监测工作。

        系统硬件为现场遥测单元，远程客户监视端。

        系统软件为服务器软件和客户端软件。

        三、系统框图

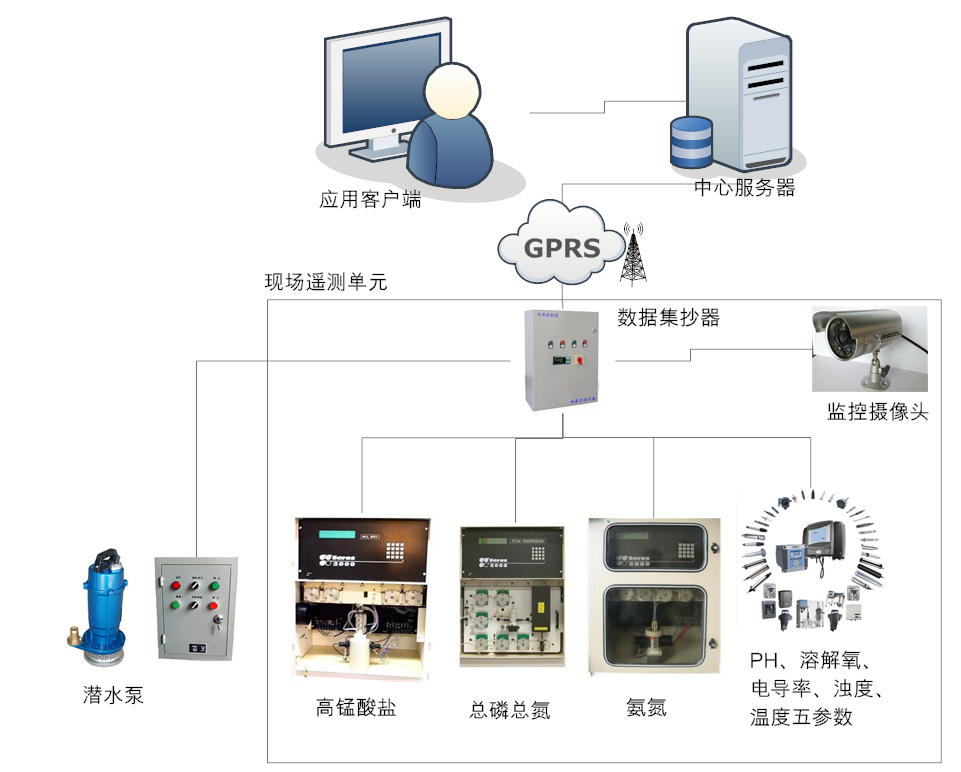

        本次青岛园博会水质监测系统总体方案部署图如下：

        四、系统功能

        根据园博会管理人员要求，青岛市世界园艺博览会水质监测系统实现的功能有以下几点：

        1、远程控制潜水泵的开启、关闭，用于取水分析;

        2、实时监控水质变化,包含以下参数：高锰酸盐、总磷、总氮、氨氮、PH、溶解氧、电导率、浊度、温度等共九项参数;

        3、在水质超限之后可以进行水质报警;

        4、报警方式包含：软件报警和短信报警两种;

        5、实现地图GIS展示;

        6、实现系统整体结构的动态展示;

        7、实现历史数据统计功能;

        8、实现多用户多权限分配。

        五、系统硬件

        本次青岛园博会水质监测系统硬件主要分为远程客户监视端和现场遥测单元两部分。

        其中远程客户监视端为摄像头;

        现场遥测单元主要由现场控制箱、高锰酸盐检测仪(SERES 2000)、总磷总氮(哈希)检测仪、(PH、溶解氧、电导率、浊度、温度)检测仪、K301A检测仪等组成。

        1、其中现场控制箱位于传感器和中心服务器之间，负责数据的采集、传输，主要设备为我公司的RTU远程测控终端。

        2、高锰酸盐检测仪(SERES 2000)用于监测水质高锰酸盐浓度;

        3、总磷总氮(哈希)检测仪用于监测总磷、总氮含量;

        4、(PH、溶解氧、电导率、浊度、温度)等检测仪用于检测监测PH、溶解氧、电导率、浊度、温度等五项水质参数;

        5、K301A检测仪用于监测当前氨氮含量。

        六、系统软件

        本次青岛市世界园艺博览会水质监测系统软件采用CS架构方式，分为服务器软件和客户端软件。

        其中服务器软件及部署由我公司专人前期负责安装、调试等工作，后期服务器维护亦由我方专人维护。

        客户端软件由我公司通过光盘及邮件形式发给客户。

        七、部分软件截图及设备实物安装图

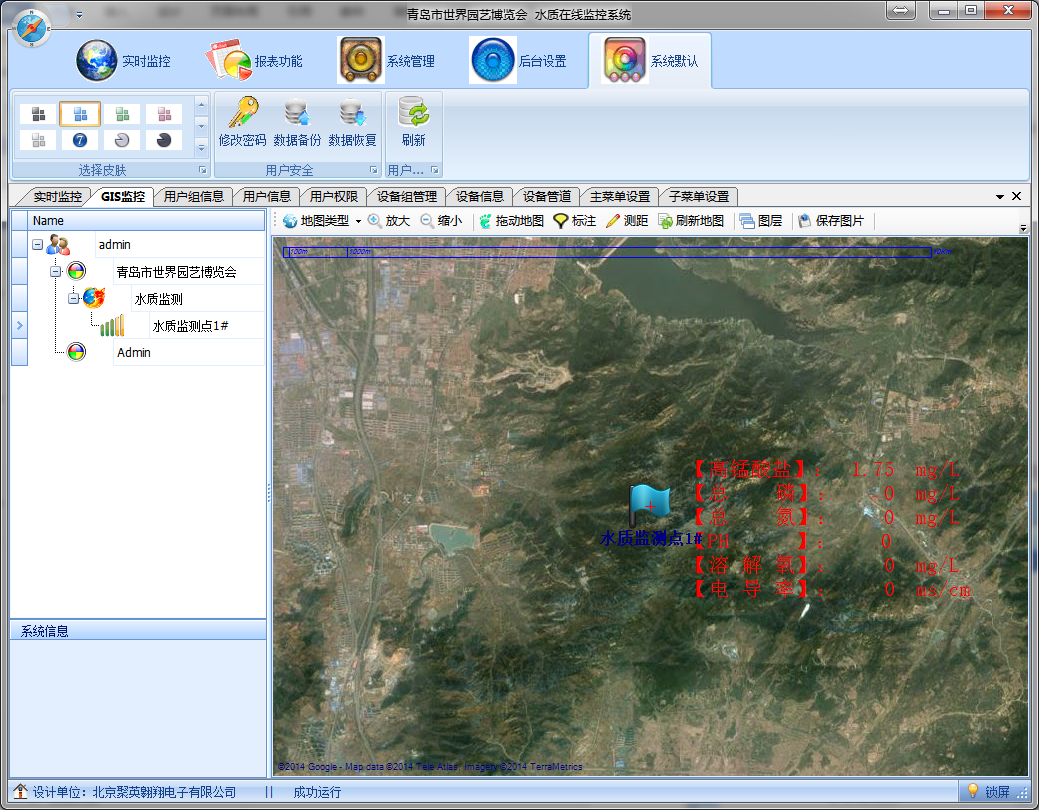

        1、 GIS地图监控

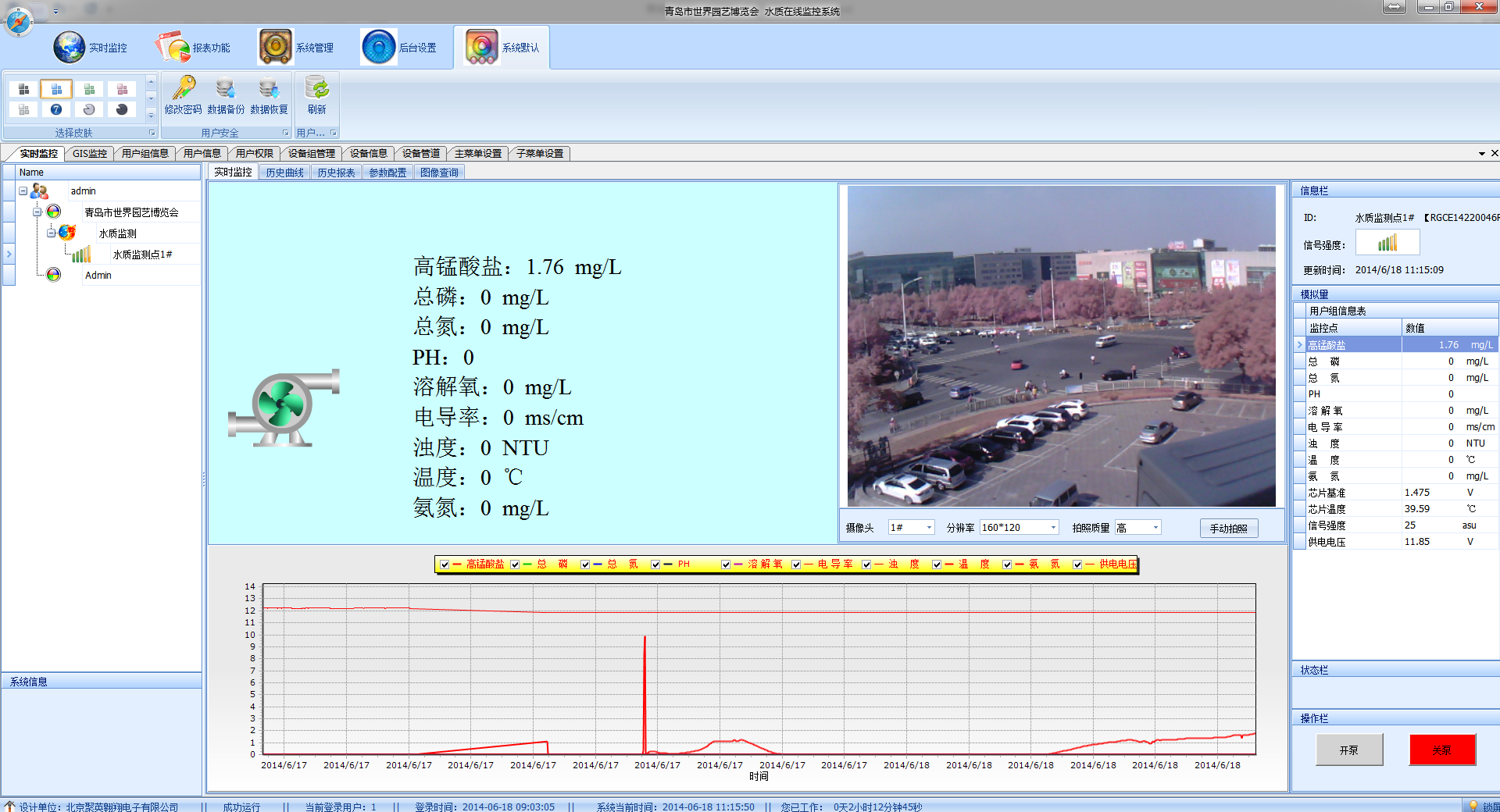

        2、 监控界面

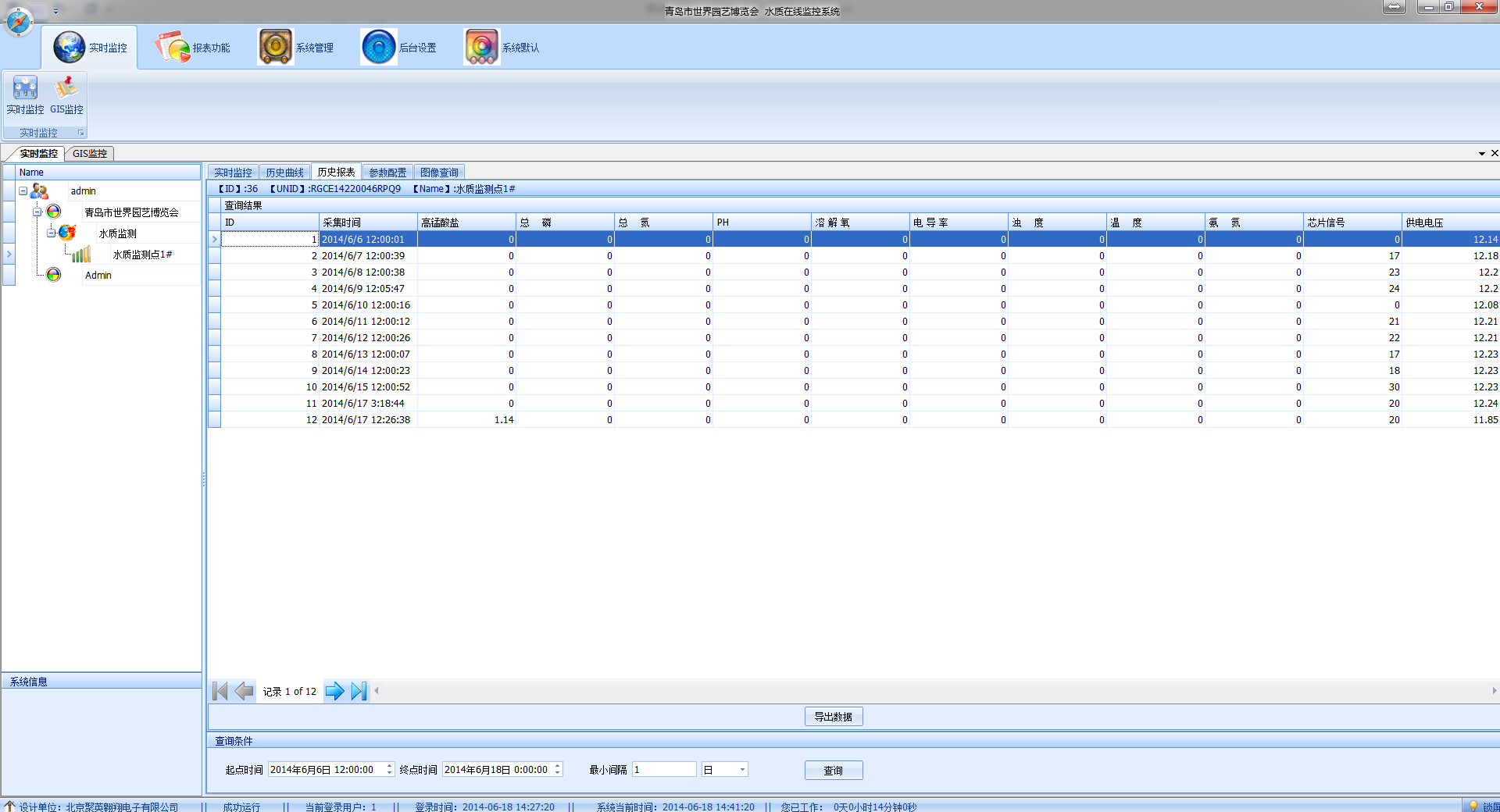

        3、历史数据查询

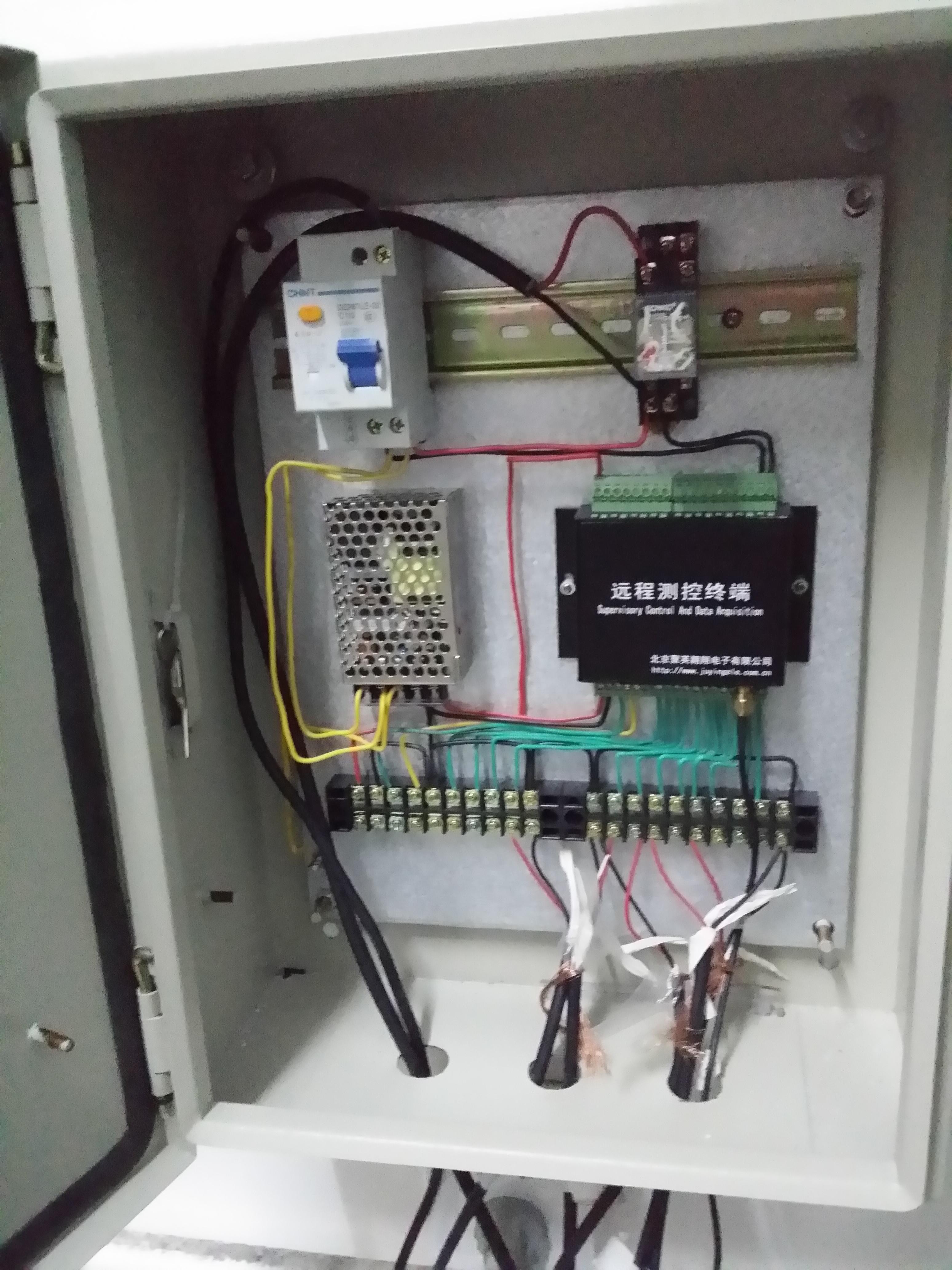

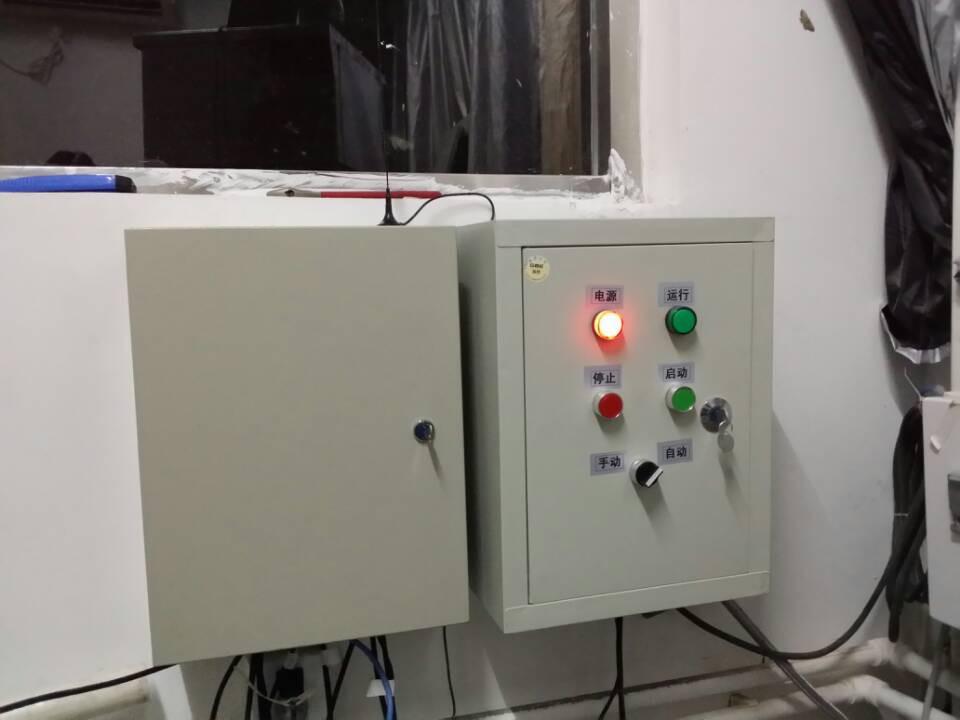

        实物安装图

        图1
