DAM系列产品485接口说明及常见问题

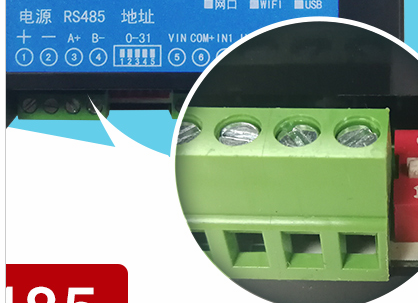

　　1、DAM系列设备485接口

　　如下图所示：

　　2、上位机通讯

　　①、有485接口的上位机，比如工控机，PLC、组态屏等，按照485引脚A+对A+、B-对B-连接即可。需要注意部分西门子PLC需要A+对B-，B-对A+，具体以上位机设备的引脚定义说明为准;

　　②、电脑通讯，普通台式电脑、笔记本电脑均没有485接口，所以通讯时需要使用485转换器

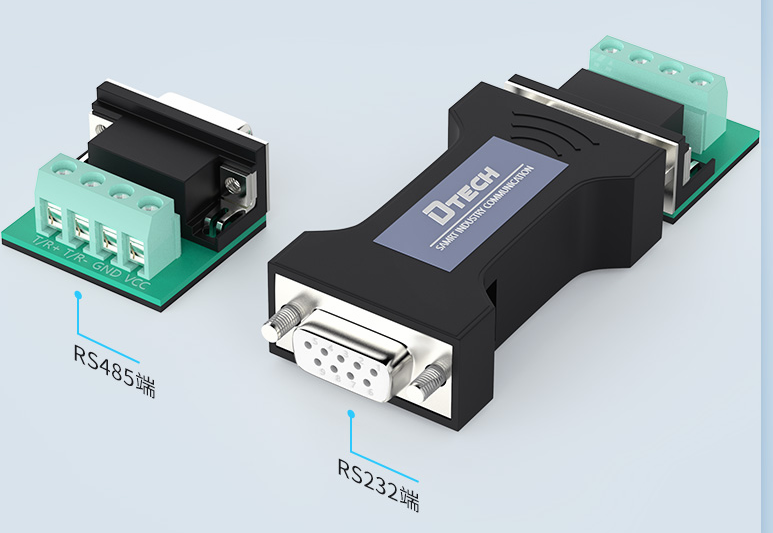

　　③、当电脑上有232串口时，可以使用485转232转换器通讯。常见转换器如下：

　　④、当电脑没有232串口时。需要使用485转USB或485转232+232转USB转换器。这两种转换器均需要安装USB驱动。具体驱动文件需要联系转换器厂家获取，或者使用驱动大师、驱动精灵等软件来识别安装。

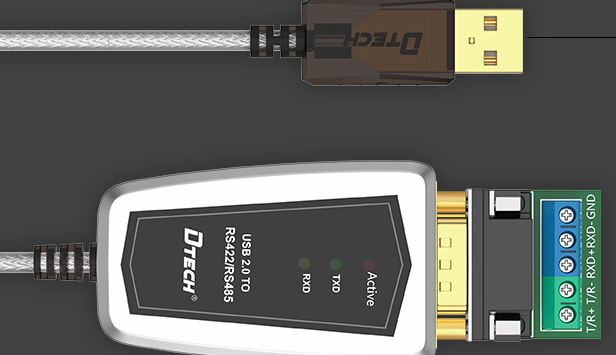

　　485转USB：

　　485转232：

　　232转USB：

　　3、如何查看当前电脑的串口号

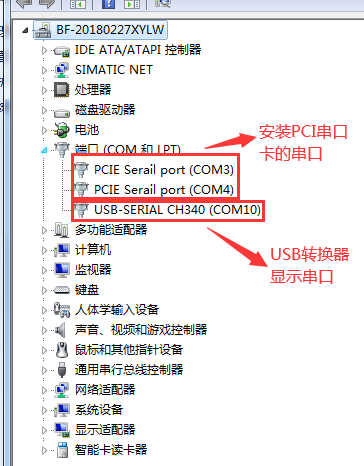

　　右键点击，选择【属性】，然后点击，在【端口】中查看，如下图所示：

　　4、设备通讯连接

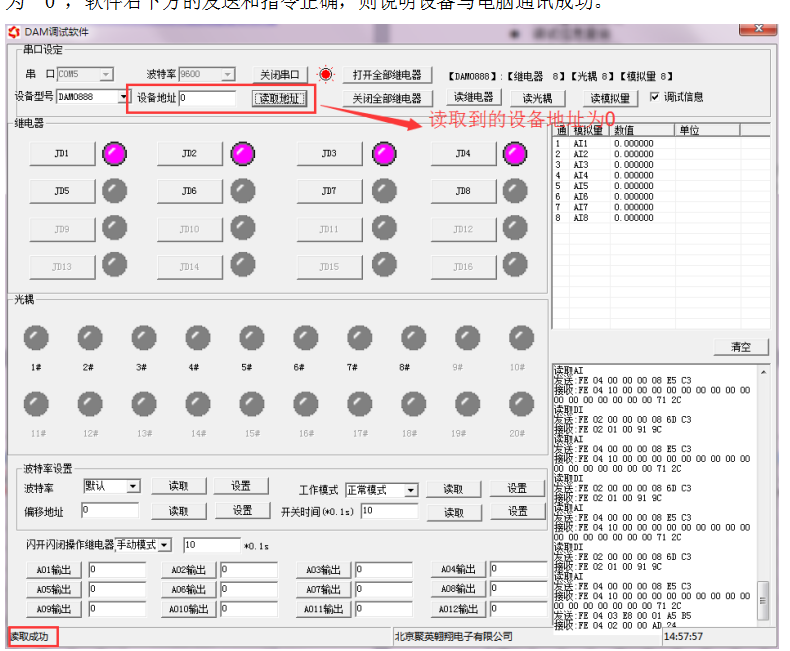

　　确定好端口号后，打开DAM调试软件，选择对应串口号，选择设备型号，输入默认设备地址，打开串口即可通讯测试，如下图所示：

　　5、通讯不成功表现

　　①、软件读取参数提示读取失败，此时需先检测转换器和转接线是否正常;

　　②、转换器及转接线正常情况下，可以通过更改软件上的不同波特率进行通讯测试，波特率切换测试依然无法通讯情况下需要联系客服返厂检测。
