DAM系列产品232接口说明及常见问题

1、DAM系列设备RS232接口常见有如下三种：

DB9母头：

端子接线：

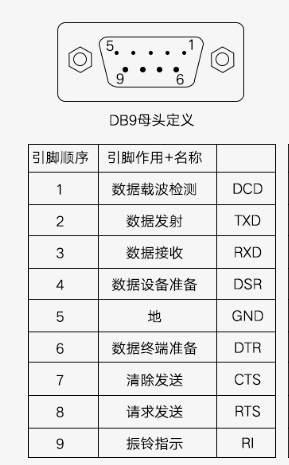

DB9头接口引脚定义如下：

232端子引脚定义为：

注意：端子接线是，232的5脚GND必须接上。

2、电脑连接

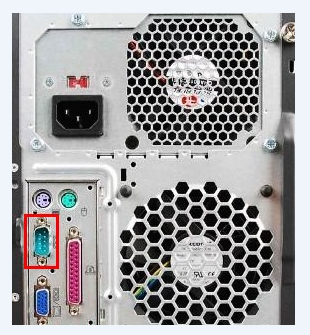

用户电脑连接通讯时，需要查看电脑上是否有DB9232公头接口，如图所示：

如果没有，需要使用232转USB转换器。使用转换器时，需要在电脑端安装USB驱动，具体驱动文件需要联系转换器厂家获取，或者使用驱动大师、驱动精灵等软件来识别安装。

3、如何查看当前电脑的串口号

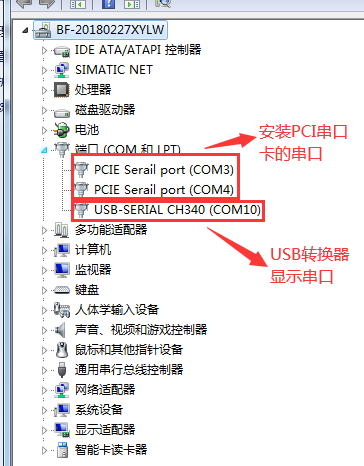

右键点击，选择【属性】，然后点击，在【端口】中查看，如下图所示：

4、设备通讯连接

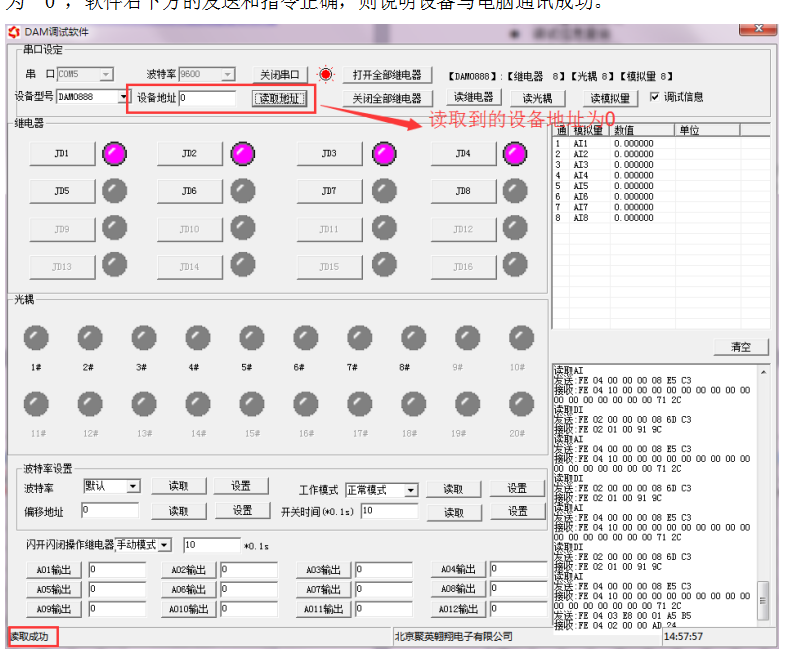

确定好端口号后，打开DAM调试软件，选择对应串口号，选择设备型号，输入默认设备地址，打开串口即可通讯测试，如下图所示：

5、通讯不成功表现

软件读取参数提示读取失败，此时第一需检测串口线或者串口转USB转接线是否正常。

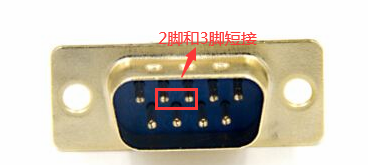

6、如何测试串口线和RS232转USB线是否正常

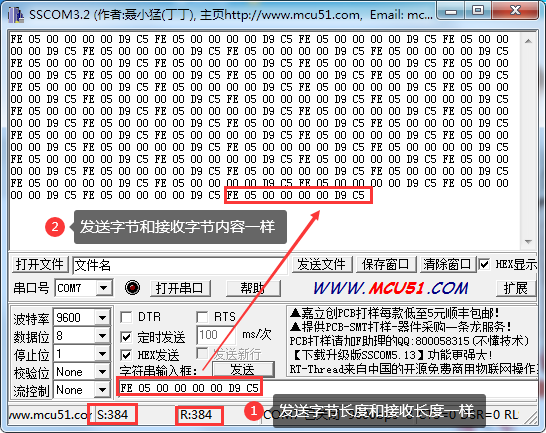

在电脑端打开串口助手，任意发送数据，弱串口线正常，则发送与接收数据内容一样，长度一样，如图所示：
