modbus RTU协议问题

问：我的设备构成是2台modbus RTU协议的变频器(通过485连接到6120的485串口上，设置设备地址是10和11。每台变频器的参数地址通信代码是C02H ,C07H 和C08H，分别代表频率、设定压力和反馈压力，共有6个数据需要传输。请问如何在6120中添加从机配置，我设置了几次都没有保存下来，应当注意什么问题，配置软件详细的使用说明?

答:

您好，感谢您对聚英电子的支持。

① ：软件配置问题

在配置好参数之后，建议选择【保存RTU当前设置】进行保存当前RTU参数配置。

按钮【设定】用于将参数下载到RTU当中。

在每次配置成功之后，都会弹出配置成功的对话框。

如果多次配置不成功，建议重新打开软件，载入RTU参数配置，然后进行配置。

关于没有保存的关键问题可能是：没有选择【修改】，以后配置软件版本中，会逐步将软件人性化处理。

②：modbus主机配置

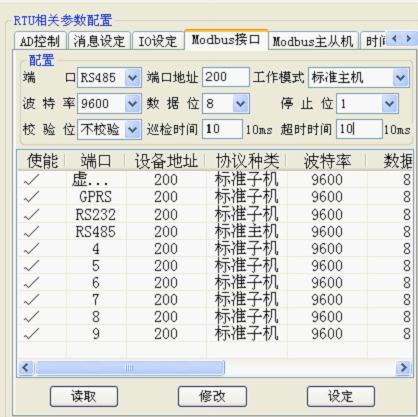

首先配置RTU的485接口为modbus主机设备(波特率配置在DTU参数配置——连接设置——RS485设置)参考如下：

点击【修改】，将配置参数保存;

点击【设定】，下载配置参数到RTU中。

③：Modbus从机配置

添加两台从机，每台寄存器表如下(modbus RTU协议、只读寄存器)：

配置如下：

注意：从机地址不能和【端口地址】、【设备地址】、0XFF、0xFE、0xFD、0x00。

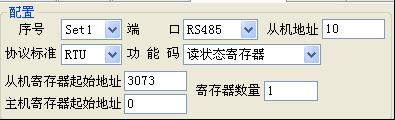

添加10号从机，C02地址如下(注意：变频器的起始地址为1，而RTU的起始地址为0，故需减1)：

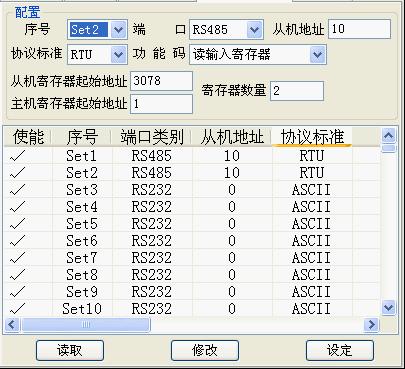

然后添加其余两个寄存器地址，配置如下(主机寄存器地址需要逐步增加)：

这样在主机的的寄存器地址会有如下映射定义：

最后重启设备就可以。

如需通过GPRS访问这三个主机寄存器信息，就需要使用GPRS的端口地址或者0xFD来访问。
