GPRS DTU参数设置及应用

一、DTU产品特点

 宽电压供电范围：5V-30V;

 带RS232 、RS485 ;

 数据传输采用CDMA2000 模块可实现功能：

 网络断线自动重连;

 支持固定IP 、域名解析和APN 专网的寻址方式;

 支持TCP 、UDP 、PPP 、ICMP 、DNS 、FTP 等协

 支持的节点数，只要服务器资源允许，理论上不

 减少布线的成本和施工的麻烦;

 支持短信数据传输、短信参数配置功能;

 支持电话和短信唤醒功能;

 支持专用软件进行本地和远程参数配置及维护;

 支持本地和远程固件升级;

DTU连网方案选择：

方案一：采用无线GPRS，先进入移动通信网，然后进入Internet，将相关数据发送给服务器;

方案二：采用以太网组网，利用交换机把数据发给路由，然后路由将数据经 Interne 发送给服务器

二、DTU相关参数的配置操作

相关参数介绍，请参考第七章(短信配置功能)相关部分内容。

1、DTU相关参数的配置操作

① 硬件连接：将 DTU的RS232 接口和PC机的串口通过串口延长线连接起来，将 DTU上电;

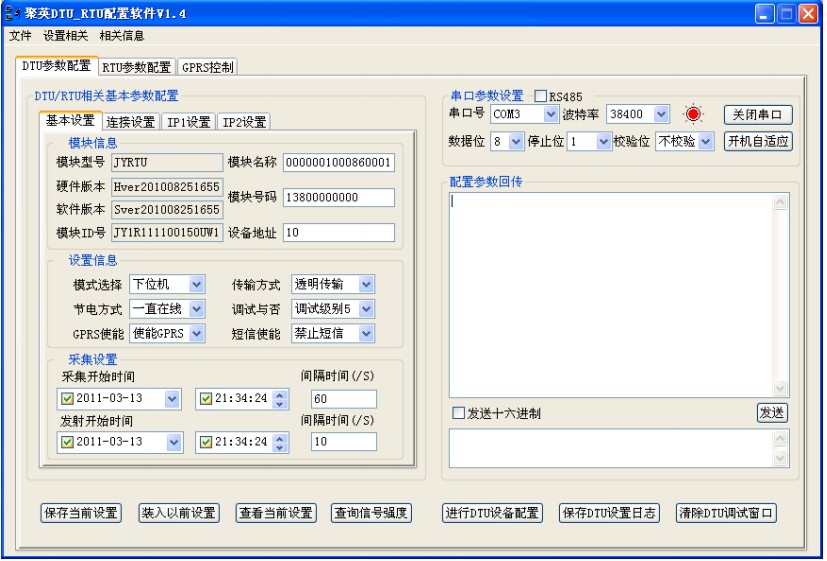

图5-1 DTU-RTU 整体界面预览

② 串口设置：打开DTU配置软件，选择相应串口，波特率默认为38400bps ;

③ DTU 参数- 基本配置：根据需要和功能需求，在相应的编辑框填入相应的数据或者在下拉列表选择我们所需要的选项;

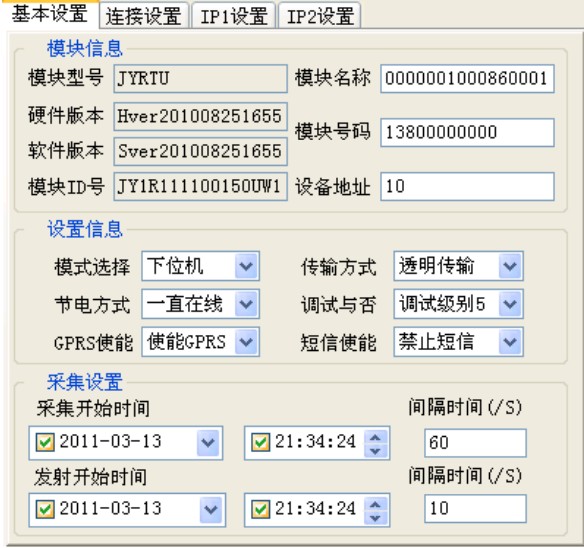

图5-2 基本设置选项卡

④ DTU 其他参数设置同DTU参数- 基本配置;

包括：连接设置选项卡、IP1 配置选项卡、IP2 配置选项卡。

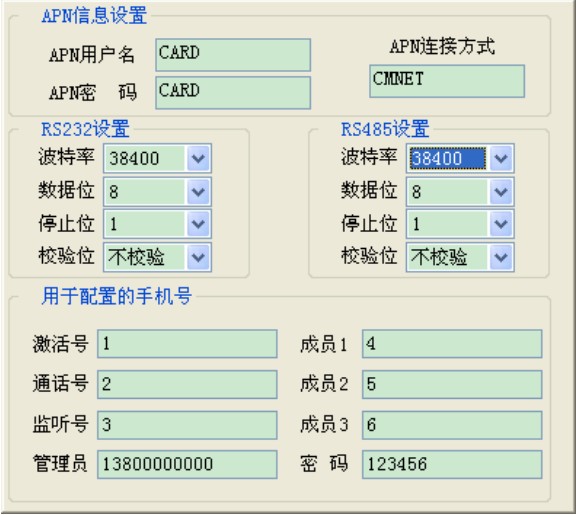

图5-3 连接设置选项卡

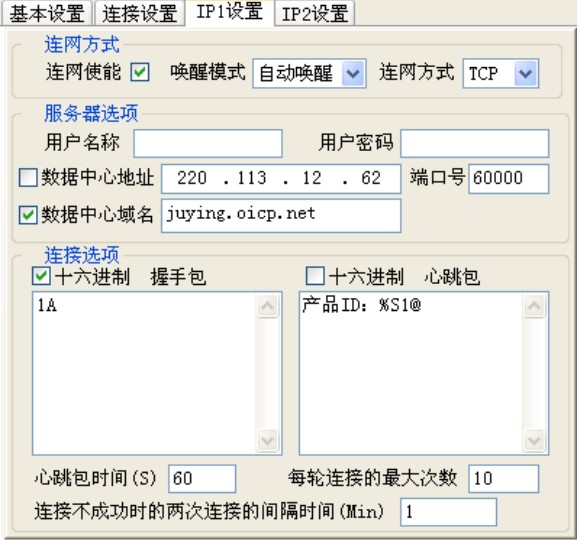

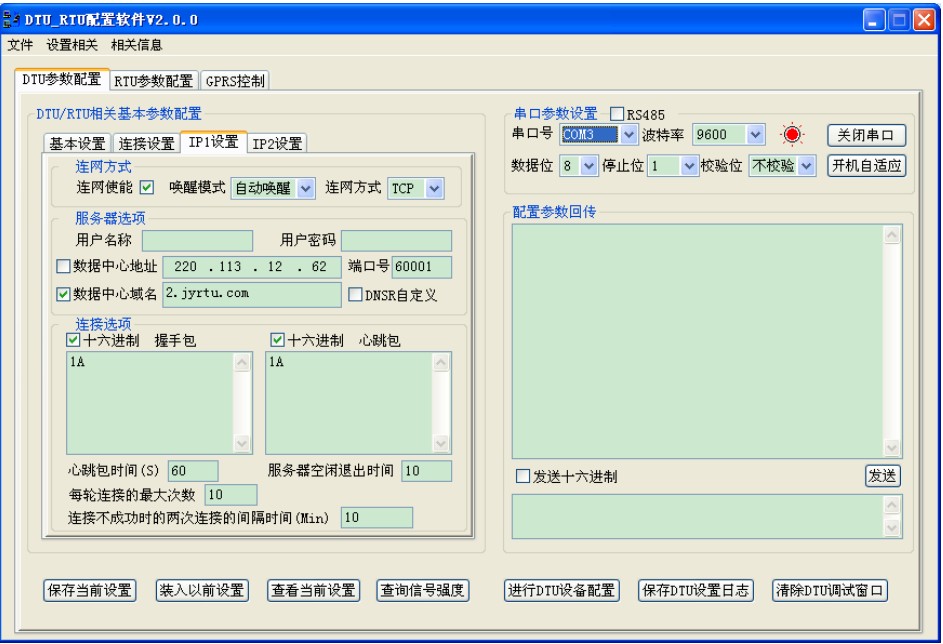

图5-4 IP1 配置选项卡

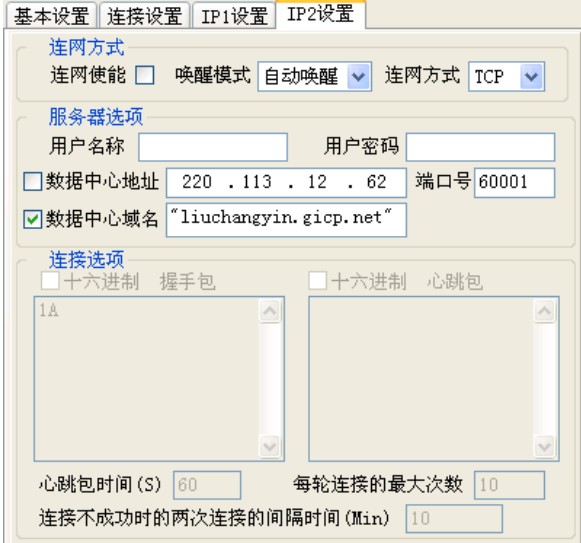

图5-5 IP2 配置选项卡

⑤ 保存当前设置：用户为了方便，可以在设置好所有的参数后，按保存设置，以便以后快速调用或者只许修改很少的选项即可。在下次需要调入以前的设置时，可以按下来选择参数保存文件，从而装入以前的设置;

⑥ 配置DTU参数：在参数选择好后，我们就可以对 DTU的相关参数进行配置了，配置成功会弹出配置成功消息;

⑦ 读取DTU参数：按下按钮，将 DTU里所有的配置的参数全部读回，并显示在软件的各个选项上;

⑧ 当用户配置和读取都不能运行时，可以考虑用开机自适应。首先选择好正确的串口后，以及RTU 配置的串口(RS232 或RS485 ，若为RS485 则需要勾选 ) ，然后给硬件上电，配置软件将把 RTU 串口设置的相关参数提取回来，配置软件也将切换为和硬件相适应的波特率;

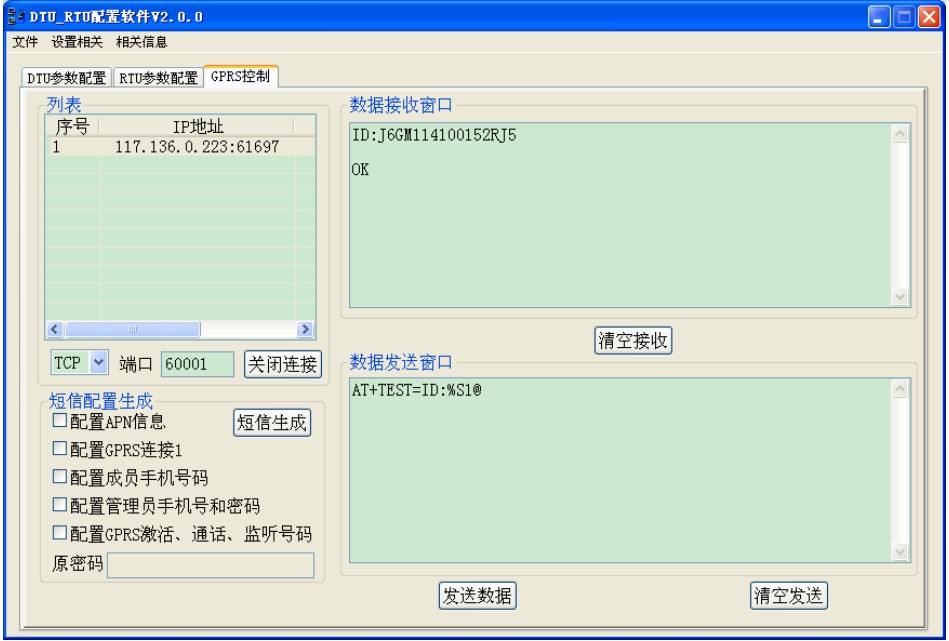

图5-6 GPRS测试界面

三、DTU远程配置操作

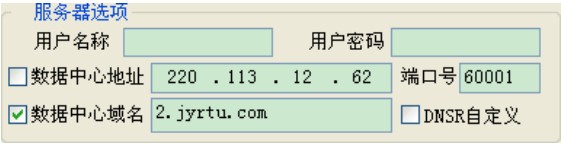

①：配置服务器信息

通过短信配置或者串口配置的方式，配置好服务器信息

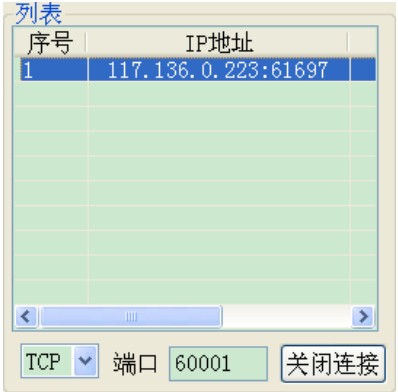

②：建立本地服务器使用配置的端口号，配置服务器

③：选择远程配置

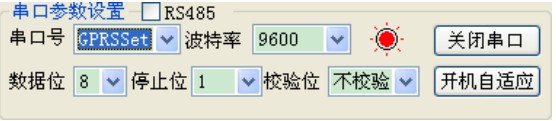

选择连接上来的设备，同时配置串口为GPRSSet

④：进行配置

建议第一次读取配置，

然后在修改配置，进行配置。

其余配置操作，犹如串口配置一样。

DTU程序升级操作

详细操作参考：

《JY-RTU 产品升级》
